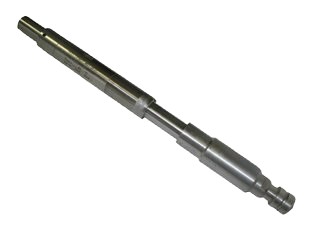

АМТ-10Г Измерительный преобразователь (для установки вместо газлифтного
клапана)
 (С 01.06.2012г. в серию запущена модель преобразователя АМТ-10Г взамен
снятого с производства преобразователя
АМТ-08.01)
Область применения
АМТ-10Г предназначен для измерения и регистрации значений давления в
скважине. АМТ-10Г повторяет форму газлифтного клапана типа 5Г-25 и может быть
использован для исследований при газлифтном способе эксплуатации скважины.
Функцию клапана АМТ-10Г при этом не выполняет.
Отличительные особенности АМТ-10Г:
- возможность устанавливать прибор вместо газлифтного клапана;
- простота работы, обработки и интерпретации результатов исследований;
- запуск в работу по порогу давления;
- высокая надежность.
Программное обеспечение позволяет:
- запускать прибор в работу;
- считывать полученную информацию из АМТ-10Л в компьютер;
- представлять результаты исследований в виде таблиц или графиков;
- распечатывать результаты на принтере в виде таблиц или графиков (в
полном формате или в виде детализированных фрагментов);
- экспортировать данные в *.txt и *.las файлы.
| Технические характеристики |
| Верхний предел измерения давления (ВПИ), МПа |
16; 25; 40; 60 |
| Диапазон рабочих температур, °C |
-40... 85
(125; 150) |
| Пределы допускаемой приведенной погрешности измерений
давления в диапазоне температур от 0 до 85 (125; 150) °C, % от ВПИ |
±0,1; ±0,15;
±0,25; ±0,5 |
| Постоянная времени датчика температуры по уровню 0,63
в воде, с |
180 |
| Разрешающая способность по температуре, °C |
0,01 |
| Разрешающая способность по давлению, часть от ВПИ |
1 / 128 000 |
| Пределы допускаемой абсолютной погрешности измерения
температуры, °C |
±0,4; ± 0,25 |
| Дискретность измерений, с |
0,1... 3600 |
| Литий-тионилхлоридный элемент питания U=3,6 В
(типоразмер / кол-во, шт.) |
АА / 1 |
| Объем памяти (давление + температура), млн. точек
измерения |
~1,7 |
| Время работы до полного заполнения памяти при
дискретности 1 с, суток |
20 |
Время работы от одного комплекта элементов питания,
суток, не менее*
- при дискретности 1 с
- при дискретности 10 с
- при дискретности 1 мин |
100
400
600 |
| Внешний интерфейс для связи с прибором |
USB 2.0
full speed |
| Время чтения полностью заполненной памяти, мин, не
более |
5 |
| Габариты преобразователя (диаметр / длина), мм |
29 / 350 |
| Масса преобразователя, кг, не более |
1 |
* при температуре окружающего воздуха 25 °C
Возможно исполнение преобразователя для работы в агрессивных средах (соляная
кислота до 20%; сероводород до 6%). Маркировка "КС".
|
