Датчик скорости воздуха ИПСВ (выход 4-20 мА)


Назначение:

Датчик скорости воздуха ИПСВ(преобразователь индикаторный скорости воздуха) предназначен для непрерывного преобразования текущего значения измеряемой скорости воздуха в аналоговый сигнал постоянного тока 4-20 мА.

Датчик используется совместно с управляющими контроллерами в системах вентиляции и кондиционирования воздуха для контроля работы вентиляторов.

Технические данные:
Напряжение питания 16-36 В пост. тока
Пульсация напряжения питания 0,5% от ном. значения
Выходной сигнал 4-20 мА пост. тока
Диапазон контролируемой скорости воздуха 2..10 м/с
Зависимость выходного сигнала от входного Нелинейная
Длина погружаемой части 75 мм
Сопротивление нагрузки 200 Ом
Температура окружающего воздуха От +5 до + 50°С
Материал корпуса, степень защиты Металл, IP54 по ГОСТ 14254
Степень защиты чувствительного элемента IP20 по ГОСТ 14254
Способ присоединения внешних проводов сечением до 1 мм Под винт
Габаритные размеры Не более 266х97х74 мм
Масса Не более 0,3 кг
Срок службы Не менее 10 лет

Пример записи при заказе и в документации:

Преобразователь индикаторный скорости воздуха ИПСВ ПМКЕ.402223.002ТУ

Устройство и принцип работы

Датчик состоит из акустического датчика скорости воздуха и размещенной в корпусе электронной схемы преобразования интенсивности сигнала на выходе этого датчика в сигнал постоянного тока 4-20мА.

Акустический датчик скорости воздушного потока представляет собой разновидность свистка Гальтона, на отверстии резонатора которого движущийся поток воздуха возбуждает акустические колебания. Частота и интенсивность колебаний зависит от скорости воздуха и геометрических размеров резонатора.

Акустические колебания воспринимаются микрофоном, расположенным на дне резонатора, преобразуются в электрический сигнал и передаются на нормирующий усилитель, преобразующий электрические колебания в сигнал постоянного тока 4-20мА. Минимальная скорость потока воздуха, регистрируемая преобразователем около 1 м/с.

Указания по эксплуатации

Окружающая среда не должна содержать агрессивных паров, газов, аэросмесей и быть взрывоопасной.

Пространственное положение приемной трубки датчика перпендикулярно к направлению воздушного потока.

Приемная трубка датчика устанавливается в воздуховод через отверстие диаметром 10 мм и крепится двумя винтами посредством шайбы с резиновым уплотнением таким образом, чтобы приемная трубка акустического датчика была перпендикулярна направлению движения воздушного потока.

Подключение датчика к контроллеру осуществляется через колодку с винтовыми зажимами экранированным кабелем с медными жилами сечением до 1 мм2.

Для водо- и пылезащиты преобразователя ввод кабеля осуществляется через сальник диаметром 10 мм.

Указания по настройке

Настройка датчика проводится наладчиками электронных устройств автоматики систем вентиляции и кондиционирования воздуха при пусконаладочных работах.

Настройка осуществляется подстроечным резистором, расположенном на плате преобразователя справа от клеммного соединения.

Настройка проводится на закрепленном в рабочем положении преобразователе посредством миллиамперметра 0-200мА.Операции настройки:

  • Подают напряжение питания 24В датчика через миллиамперметр и контролируют потребляемый ток. При выключенном вентиляторе ток должен быть в пределах 3,6 - 4,5 мА.
  • Включают вентилятор и, наблюдая за показаниями миллиамперметра, подстраивают ток датчика в пределах 12-20мА.
  • После выключения вентилятора ток не должен превышать 4,5мА.

Расположение подстрочных резисторов

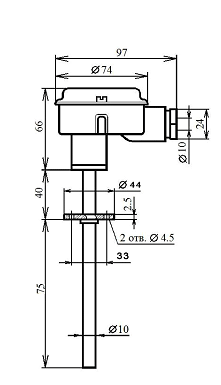

Общий вид датчика ИПСВ
