Сетевой контроллер СК-3

НАЗНАЧЕНИЕ

Сетевой контроллер СК3 предназначен для организации приборов в инструментальную сеть и гальванической развязки от нее персонального компьютера (IBM PС).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ	СК-3
Рабочий диапазон скоростей пропускания, бод/с	^{600¸⁹⁶⁰⁰}
Количество подключаемых приборов, шт	не более 200
Ток в линии, мА	не менее 20
Диапазон температур эксплуатации, °С	-20...+50
Напряжение питания, В	~220±5%
Потребляемая мощность, Вт	не более 3
Габариты, мм	^{48´ 96´ 92}
Вес, кг	не более 1
Климатическое исполнение	УХЛ4.2
Защита от пыли и воды	IP40

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

СК3 должен эксплуатироваться в закрытых помещениях при следующих условиях :

- температура окружающей среды : 20...+50 °С.

- относительная влажность 80% при температуре 35 °С и более низких температурах без конденсации влаги.

- атмосферное давление 86-106.7 кПа.

- вибрация мест крепления : амплитуда 0.1 мм,

частота не более 25 Гц.

- напряженность внешнего магнитного поля :не более 400 А/м.

- окружающая среда невзрывоопасна, не содержит солевых туманов, токопроводящей пыли, агрессивных га-

зов или паров, разрушающих металл и изоляцию.

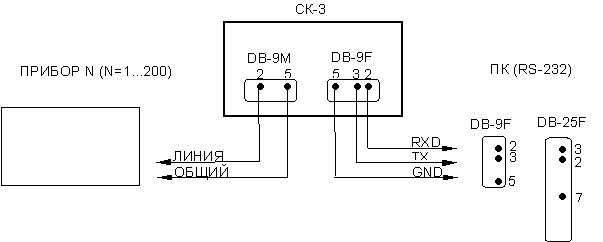

СХЕМА ПОДКЛЮЧЕНИЯ К ПК ЧЕРЕЗ СЕТЕВОЙ КОНТРОЛЛЕР СК-3

Сетевой контроллер СК-3
