Датчик напряжения ИПН (выход 4-20 мА)


Назначение:

Датчик напряжения ИПН(преобразователь измерительный напряжения)предназначен для непрерывного преобразования текущего значения измеряемого напряжения переменного тока частотой 50Гц в аналоговый сигнал постоянного тока 4-20 мА.

Датчик используется в системах автоматизации технологических процессов совместно с контроллерами, регуляторами и вторичными приборами.

Технические данные:
Напряжение питания 16-36 В пост. тока
Пульсация напряжения питания 0,5% от ном. значения
Выходной сигнал 4-20 мА пост. тока
Диапазон измеряемого напряжения 0-250 В
Частота измеряемого напряжения 50±1 Гц
Предел допускаемой приведенной основной погрешности Не более 1%
Дополнительная температурная погрешность на 10°С Не более 0,5%
Характеристика Линейная
Температура окружающего воздуха От +5 до + 50°С
Степень защиты корпуса IP31 по ГОСТ 14254
Способ присоединения внешних проводов сечением до 1 мм2 Под винт через разъем
Габаритные размеры корпуса Не более 140х56х36 мм
Межкалибровочный интервал 2 года
Масса Не более 0,4 кг
Срок службы Не менее 10 лет

Пример записи при заказе и в документации:

Датчика на напряжение от 0 до 250В и выходным сигналом 4-20 мА:
Преобразователь напряжения, 250В, 4-20 мА ИПН ПМКЕ.411522.001ТУ

Устройство и принцип работы

Датчик состоит из измерительного трансформатора и нормирующего усилителя.

Изменение напряжения нагрузки вызывает изменение выходного напряжения трансформатора. После детектирования и фильтрации выходного напряжения трансформатора нормирующий усилитель преобразует его в аналоговый сигнал постоянного тока 4-20 мА.

Указания по эксплуатации

Окружающая среда не должна содержать агрессивных паров, газов, аэросмесей и быть взрывоопасной.

Пространственное положение датчика любое.

Датчик крепится к ровной поверхности с помощью двух винтов М4.

Подключение датчика к измеряемой цепи осуществляется через разъем с винтовыми зажимами кабелем с медными жилами сечением до 1 мм2.

Подключение датчика к контроллеру или вторичному прибору осуществляется через разъем с винтовыми зажимами экранированным кабелем с медными жилами сечением до 1 мм2 в соответствии с рисунком 2.

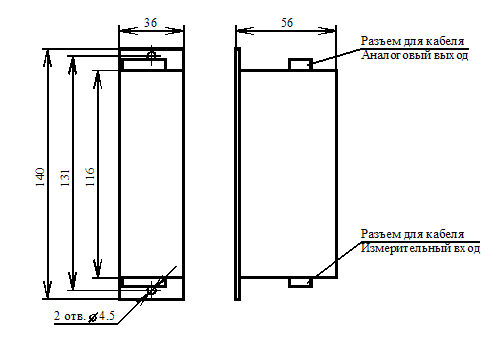

Общий вид датчика ИПН
