Датчик напряжения дискретный ДНД-1
 |
Назначение:
Датчик напряжения дискретный ДНД-1 предназначен для контроля наличия
напряжения в сетях постоянного и переменного трехфазного или однофазного
тока напряжением 380/220 В.
Датчик используется в системах автоматизации технологических
процессов совместно с контроллерами.
|
Технические данные:
| Диапазон контролируемого напряжения |
170 - 660 В |
| Входной ток |
Не более 2 мА |
| Время срабатывания |
Не более 0,5 с |
| Нагрузочная способность транзисторного ключа дискретного выхода |
24 В, 10 мА |
| Температура окружающего воздуха |
От +5 до + 50°С |
| Степень защиты корпуса |
IP31 по ГОСТ 14254 |
| Способ присоединения внешних проводов сечением до 1 мм2 |
Под винт |
| Габаритные размеры корпуса |
Не более 85х79х25 мм |
| Масса |
Не более 0,2 кг |
| Срок службы |
Не менее 10 лет |
Пример записи при заказе и в документации:
Датчик напряжения дискретный ДНД-1 ПМКЕ.426474.001ТУ
Устройство и принцип работы
Корпус датчика пластмассовый.
Контролируемое напряжение (трехфазное или однофазное) через ограничивающие
резисторы поступает на три последовательно включенных оптотранзистора.
При наличии напряжения все три оптотранзистора открыты, дискретный вход
контроллера замкнут.
При отсутствии напряжения, хотя бы на одной из фаз, оптотранзистор данной
фазы закрыт, дискретный вход контроллера разомкнут.
Для контроля однофазного напряжения необходимо три фазные клеммы датчика
соединить между собой перемычками.
Указания по эксплуатации
Датчик размещается в щите и крепится на DIN-рейку шириной 35 мм.
Пространственное положение датчика любое.
Окружающая среда не должна содержать агрессивных паров, газов, аэросмесей и
быть взрывоопасной.

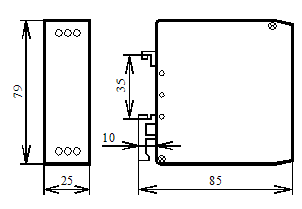

Общий вид датчика ДНД-1

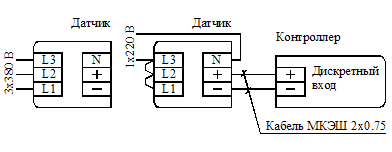

Клеммы для внешних подключений датчика ДНД-1
|
