Датчик тока ИПТ (выход 4-20 мА)
 |
Назначение:
Датчик тока ИПТ(преобразователь измерительный тока) предназначен для
непрерывного преобразования текущего значения переменного тока частотой
50Гц в фазе нагрузки в аналоговый сигнал постоянного тока 4-20 мА.
Преобразователь используется в системах автоматизации технологических
процессов совместно с контроллерами, регуляторами и вторичными
приборами.
|
Технические данные:
|
|
| Напряжение питания |
7,5-36 В пост. тока |
| Пульсация напряжения питания |
0,5% от ном. значения |
| Выходной сигнал |
4-20 мА пост. тока |
| Верхний предел измерения из ряда: |
1; 1,2; 1,25; 1,5; 2; 2,5; 3; 4; 5; 6; 7,5; 8; или десятичных
кратных или дольных значений, но не более 100 А |
| Предел допускаемой приведенной основной погрешности |
2,5% |
| Дополнительная температурная погрешность на 10°С |
Не более 0,5% |
| Характеристика |
Линейная |
| Температура окружающего воздуха |
От +5 до + 50°С |
| Степень защиты корпуса |
IP31 по ГОСТ 14254 |
| Способ присоединения внешних проводов сечением до 1 мм2 |
Под винт |
| Габаритные размеры корпуса |
Не более 85х79х25 мм |
| Межкалибровочный интервал |
2 года |
| Масса |
Не более 0,3 кг |
| Срок службы |
Не менее 10 лет |
Пример записи при заказе и в документации:
Датчика на ток 10 А и выходным сигналом 4-20 мА: Преобразователь тока, 10 А,
4-20 мА ИПТ ПМКЕ.411521.001ТУ
Устройство и принцип работы
Датчик состоит из измерительного трансформатора и нормирующего усилителя.
Изменение тока нагрузки вызывает изменение выходного напряжения трансформатора
тока. После детектирования и фильтрации выходного напряжения трансформатора
нормирующий усилитель преобразует его в аналоговый сигнал постоянного тока 4-20
мА.

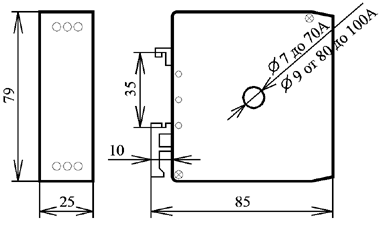

Общий вид датчика ИПТ
|
