Датчик температуры воздуха ИПТВ (выход 4-20 мА)
 |
Назначение:
Датчик температуры воздуха ИПТВ(преобразователь измерительный
температуры воздуха)предназначен для непрерывного преобразования
текущего значения измеряемой температуры воздуха в аналоговый сигнал
постоянного тока 4-20 мА.
Датчик используется в системах автоматизации технологических
процессов совместно с контроллерами, регуляторами и вторичными
приборами.
|
Технические данные:
| Напряжение питания |
7,5-36 В пост. тока |
| Пульсация напряжения питания |
0,5% от ном. значения |
| Выходной сигнал |
4-20 мА пост. тока |
| Диапазон измеряемых температур |
0..50, 0..100°С |
| Предел допускаемой приведенной основной погрешности |
Не более 1% |
| Дополнительная температурная погрешность на 10°С |
Не более 0,2% |
| Характеристика |
Линейная |
| Длина погружаемой части L |
100, 200 мм |
| Температура окружающего воздуха |
От +5 до + 50°С |
| Степень защиты корпуса |
IP54 по ГОСТ 14254 |
| Степень защиты чувствительного элемента |
IP20 по ГОСТ 14254 |
| Способ присоединения внешних проводов сечением до 1 мм2 |
Под винт |
| Габаритные размеры |
Не более 97х74х106+L мм |
| Межкалибровочный интервал |
2 года |
| Масса |
Не более 0,3 кг |
| Срок службы |
Не менее 10 лет |
Пример записи при заказе и в документации:
Датчика с диапазоном измерения температуры от 0 до 100°С, с длиной
погружаемой части 100 мм и выходным сигналом 4-20 мА:
Преобразователь
температуры воздуха, 0..100°С, 100 мм, 4-20 мА ИПТВ ПМКЕ.405211.003ТУ
Устройство и принцип работы
Датчик температуры воздуха состоит из чувствительного элемента в виде
платинового терморезистора, размещенного в защитной гильзе с отверстиями для
доступа воздуха, и нормирующего усилителя, размещенного в корпусе.
Изменение температуры воздуха вызывает изменение сопротивления
чувствительного элемента. Нормирующий усилитель преобразует изменение
сопротивления чувствительного элемента в аналоговый сигнал постоянного тока 4-20
мА.
Указания по эксплуатации
Окружающая среда не должна содержать агрессивных паров, газов, аэросмесей и
быть взрывоопасной.
Пространственное положение датчика любое.
Подключение датчика температуры воздуха к контроллеру или вторичному прибору
осуществляется через колодку с винтовыми зажимами экранированным кабелем с
медными жилами сечением до 1 мм2.
Для водо- и пылезащиты датчика ввод кабеля осуществляется через сальник
диаметром 10 мм.

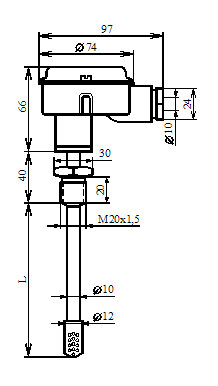

Общий вид датчика температуры воздуха ИПТВ
|
