Датчик температуры накладной ИПТН (выход 4-20 мА)


Назначение:

Датчик температуры накладной ИПТН(преобразователь измерительный температуры накладной)предназначен для непрерывного преобразования текущего значения измеряемой температуры жидких и газообразных сред в трубопроводах в аналоговый сигнал постоянного тока 4-20 мА.

Датчик используется в системах автоматизации технологических процессов совместно с контроллерами, регуляторами и вторичными приборами.

Технические данные:
Напряжение питания 7,5-36 В пост. тока
Пульсация напряжения питания 0,5% от ном. значения
Выходной сигнал 4-20 мА пост. тока
Диапазон измеряемых температур -50..+50, 0..50, 0..100, 0..150, 0..200°С
Предел допускаемой приведенной основной погрешности Не более 1%
Дополнительная температурная погрешность на 10°С Не более 0,2%
Характеристика Линейная
Температура окружающего воздуха От +5 до + 50°С
Степень защиты корпуса IP31 по ГОСТ 14254
Степень защиты чувствительного элемента IP44 по ГОСТ 14254
Способ присоединения внешних проводов сечением до 1 мм2 Под винт
Габаритные размеры корпуса Не более 54х54х25 мм
Габаритные размеры чувствительного элемента Не более 35х14х7 мм
Длина штатного кабеля Не менее 1,5 м
Межкалибровочный интервал 2 года
Масса Не более 0,1 кг
Срок службы Не менее 10 лет

Пример записи при заказе и в документации:

Датчик с диапазоном измерения температуры от 0 до 100°С и выходным сигналом 4-20 мА:
Преобразователь температуры накладной, 0..100°С, 4-20 мА ИПТН ПМКЕ.405211.004ТУ

Устройство и принцип работы

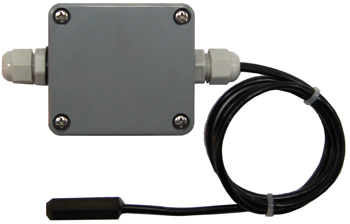

Датчик состоит из чувствительного элемента в виде платинового терморезистора и нормирующего усилителя, размещенных в разных корпусах.

Изменение температуры поверхности трубопровода или окружающего воздуха вызывает изменение сопротивления чувствительного элемента. Нормирующий усилитель преобразует изменение сопротивления чувствительного элемента в аналоговый сигнал постоянного тока 4-20 мА.

Указания по эксплуатации

Окружающая среда не должна содержать агрессивных паров, газов, аэросмесей и быть взрывоопасной.

Пространственное положение датчика любое.

Чувствительный элемент крепится на трубопроводе хомутом.

Нормирующий усилитель крепится к ровной поверхности с помощью двух шурупов или винтов М4.
