Датчик температуры герметичный ИПТГ (выход 4-20 мА)


Назначение:

Датчик температуры герметичный ИПТГ предназначен для измерения температуры жидких и газообразных сред. Датчик имеет простую конструкцию и небольшие габариты. Датчик выполнен в металлическом корпусе со степенью защиты IP54.Выходной сигнал 4- 20 мА. Диапазоны измерения в пределах от -50°С до 200°С.


Измерительные характеристики
Диапазон измеряемых температур -50..+50, 0..50, 0..100, 0..150, 0..200°С
Предел допускаемой приведенной основной погрешности Не более 1%
Дополнительная температурная погрешность на 10°С Не более 0,2%
Характеристика Линейная
Электрические характеристики
Выходной сигнал 4-20 мА
Напряжение питания 7,5-36 В постоянного тока
Пульсация напряжения питания 0,5% от ном. значения
Корпус
Корпус Габаритные размеры Не более 97х74х186+L мм
Длина погружаемой части L 80, 100, 120, 160, 200, 250, 320, 400, 500, 630 мм
Степень защиты корпуса IP54 по ГОСТ 14254
Степень защиты чувствительного элемента IP68 по ГОСТ 14254
Масса Не более 0,3 кг
Условия эксплуатации и хранения
Температура эксплуатации корпуса От -50 до + 70°С
Температура хранения/транспортировки от -35 °С до + 50 °С
Относительная влажность от 5 % до 95 % без образования конденсата
Срок службы Не менее 10 лет

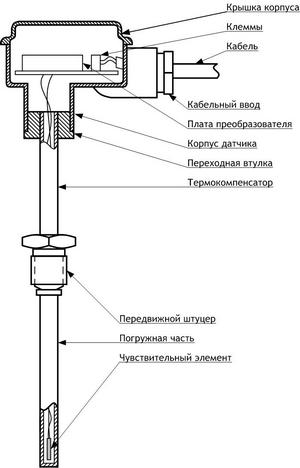

Конструкция датчика ИПТГ
Устройство и принцип работы

Датчик состоит из корпуса, передвижного штуцера и герметично закрытой тонкостенной трубки. В герметично закрытой тонкостенной трубке, засыпанной двуокисью алюминия, установлен чувствительный элемент - платиновый терморезистор Pt1000. Для улучшения теплопроводности чувствительный элемент помещен в теплопроводящую пасту. В верхней части металлического корпуса датчика расположен кабельный ввод кабеля. Внутри металлического корпуса датчика размещена плата преобразователя. Герметизация измеряемой среды обеспечивается передвижным штуцером и герметично закрытой тонкостенной трубкой. Часть герметично закрытой тонкостенной трубки помещаемой в измеряемую среду называют погружной частью.

Корпус выполнен из алюминиевого сплава с покрытием. Все детали датчика, соприкасающиеся с измеряемой средой, выполнены из коррозионно-стойких материалов. Герметично закрытая тонкостенная трубка и штуцер выполнены из нержавеющей стали 12Х18Н10Т.

Чувствительный элемент - терморезистор включен в мостовую схему. Изменение температуры измеряемой среды вызывает изменение сопротивления платинового терморезистора, что приводит к разбалансу мостовой схемы. Сигнал с выхода мостовой схемы преобразуется в токовый сигнал 4-20 мА.

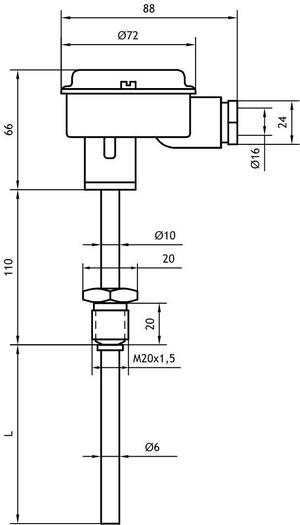

Габаритные размеры датчика ИПТГ

Также у нас можно заказать защитную гильзу для датчика ИПТГ.


Заказать ИПТГ Датчик температуры герметичный
