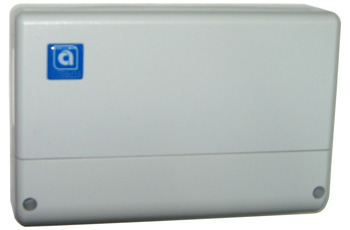

Контроллер ИУК-41П

Описание:

Контроллеры серии ИУК-41 применяются совместно с другими контроллерами в системах пожарной сигнализации, пожаротушения, дымоудаления, автоматизации инженерных систем и других системах автоматизации. Контроллеры имеют сертификат пожарной безопасности.

В зависимости от исполнения контролер предназначен для сбора данных от аналоговых и дискретных датчиков, пожарных извещателей и другого оборудования и выдачи управляющих команд на электрические исполнительные механизмы и пусковые устройства вентиляторов, компрессоров, и другого оборудования.

Релейные выходы позволяют без промежуточного реле управлять оборудованием 220В. Контроллер имеет встроенный программно управляемый блок питания аналоговых и дискретных входов, что необходимо для сброса пожарных извещателей и не требует отдельного блока питания для датчиков и извещателей. Все входы и выходы контроллера защищены от помех.

Контроллер в основном применяется как модуль ввода-вывода совместно с контроллерами ИУК-21/31. Для передачи данных по интерфейсу стандарта EIA/TIA-485 (RS-485) применяется протокол ModBus-RTU.

Модификация	Дискрет. входы	Аналогов. входы	Выходы
ИУК-41Д	16 шт.	-	-
ИУК-41СП	16 шт. без питания	-	-
ИУК-41А	-	16 шт.	-
ИУК-41В	-	-	16 шт.
ИУК-41П	8 шт. аналогово-дискретных входов		3 шт.

Технические данные
Тип аналогового входа	Сигнал постоянного тока 4-20 мА Нагрузочное сопротивление 133 Ом Точность 1%
Тип дискретного входа	Контактный или бесконтактный, с сопротивлением в замкнутом состоянии не более 500 Ом, в разомкнутом - не менее 100 кОм, способный коммутировать ток 0,01 А при напряжении 24 В
Параметры встроенного источника питания дискретных и аналоговых входов	Встроенный, 24 В, 5 Вт Программно управляемый для аналоговых входов
Тип выхода	Дискретный релейный ^* Нагрузочная способность 220 В, 50 Гц, 2 А
Последовательные интерфейсы	1 порт EIA/TIA-485(RS-485) Гальваническая изоляция 1.5 кВ Отключаемый терминатор 120 Ом
Параметры встроенного блока питания	220 В ±33%, 50 Гц, 10 Вт
Корпус	IP31 по ГОСТ 14254 223х148х52мм
Гарантия	18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки с предприятия изготовителя
Срок службы	Не менее 10 лет

^* По дополнительному заказу вместо дискретных релейных выходов могут быть установлены опто-семисторный выход 220 В, аналоговый выход 0-10 В или "сухой" транзисторный ключ.

Дополнительные изображения:

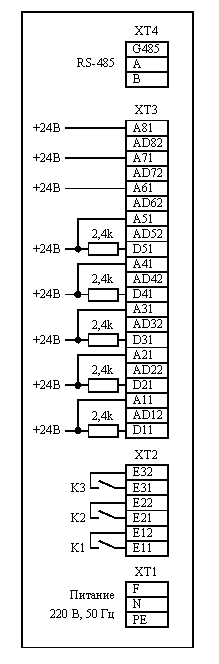

Клеммы для внешних подключений контроллера ИУК-41П
