Контроллер ИУК-21
В корпусе
Без
корпуса |
Назначение
Контроллер интеллектуальный управляющий ИУК-21 (далее - контроллер)
предназначен для сбора и обработки информации от дискретных и аналоговых
датчиков параметров инженерных систем, выдачи управляющих команд на
исполнительные механизмы в соответствии с алгоритмом управления в
локальных системах автоматизации технологических процессов. Общий вид
контроллера приведен на рисунке 1.
Наличие интерфейса RS-485 позволяет производить обмен данными с
другими контроллерами и компьютером по сети передачи данных.
Возможность программирования алгоритма управления, как на стадии
изготовления контроллера, так и в процессе его эксплуатации, позволяет
применять контроллер для автоматизации разнообразных технологических
процессов на объектах различного назначения.
Контроллер относится к изделиям ГСП третьего порядка по ГОСТ 12997.
|
Технические данные
| Количество дискретных входов, D |
8 шт. |
| Тип дискретного входа |
Контактный или бесконтактный, с сопротивлением в замкнутом состоянии
не более 500 Ом, в разомкнутом - не менее 100 кОм, способный
коммутировать ток 0,01А при напряжении 24 В |
| Напряжение на разомкнутых контактах датчиков дискретных входов |
24 В |
| Количество аналоговых входов, A |
8 шт. |
| Тип аналогового входа |
Токовый 4-20 мА |
| Источник питания аналоговых входов |
Встроенный, 24 В |
| Сопротивление линии связи с датчиками |
Не более 50 Ом |
| Количество дискретных выходов, E |
8 шт. |
| Тип дискретного выхода |
Релейный (базовое исполнение) |
| Нагрузочная способность дискретных релейных выходов |
Напряжение 220 В, 50 Гц, ток 2 А для индуктивной нагрузки при cos?
не менее 0,3 |
| Количество аналоговых выходов, EA |
До 4 шт., количество указывается при заказе |
| Тип аналогового выхода |
0-10 В |
| Нагрузочная способность аналоговых выходов |
Не более 1 мА |
| Тип процессора |
SiLabs C8051F023 |
| Часы |
Отсутствуют |
| Отображение информации |
ЖКИ на две строки по 24 символа |
| Управление системой меню |
Четыре клавиши |
| Обмен данными |
По интерфейсу RS-485, один порт |
| Протокол обмена данными |
ModBus-RTU |
| Температура окружающего воздуха |
От +5 до + 50°С |
| Материал корпуса, степень защиты |
Металл,IP31 по ГОСТ 14254 |
| Напряжение питания |
220 (+22-33) В, 50 Гц |
| Потребляемая мощность |
Не более 20 Вт |
| Способ крепления |
В корпусе-четырьмя винтами М4 |
| Без корпуса–на восьми стойках винтами М3 |
| Способ присоединения внешних проводов сечением до 1 мм2 |
Под винт |
| Габаритные размеры |
В корпусе-не более 280х240х65 мм |
| Без корпуса–не более 200х200х50 мм |
| Масса |
В корпусе-не более 3 кг |
| Без корпуса–не более 1 кг |
| Срок службы |
Не менее 10 лет |
Пример записи при заказе и в документации контроллера с одним
аналоговым выходом0-10В:
Контроллер интеллектуальный управляющий с
одним аналоговым выходом (если контроллер в базовом исполнении, то
количество аналоговых выходов не указывается) |
ИУК-21 в корпусе (без корпуса)ПМКЕ.425521.001ТУ |
Требования безопасности
Источником опасности при монтаже и эксплуатации контроллера является
электрический ток.
По способу защиты человека от поражения электрическим током контроллер
относится к классу 01 по ГОСТ 12.2.007.0.
Должно быть обеспечено надёжное крепление контроллера.
Корпус контроллера должен быть надёжно заземлен.
К работам по монтажу и наладке контроллера должны допускаться лица с
квалификационной группой по технике безопасности не ниже III.
Указания по эксплуатации
Окружающая среда не должна содержать агрессивных паров, газов, аэросмесей и
быть взрывоопасной.
Контроллер в корпусе размещается на стене или в щите и крепится к ровной
поверхности с помощью четырех шурупов или винтов М4.
Контроллер без корпуса размещается на двери щита на стойках и крепится с
помощью восьми винтов М3. Дисплей и клавиши крепятся в вырезах двери.
Пространственное положение контроллера любое.
Подключение контроллера к внешним цепям производится через колодки с
винтовыми клеммами в соответствии с рисунком 2. Под одну клемму возможно
подключение одного провода сечением до 1 мм2 или двух проводов сечением до 0,75
мм2 каждый.
Кабели аналоговых и дискретных входов должны быть экранированными с медными
жилами и прокладываться на расстоянии не менее 100 мм от силовых кабелей. Экран
соединить с заземляющим проводником контроллера.
Переключатель S1 под крышкой, используются для включения терминатора
(согласующего резистора на 120 Ом), если контроллер находится на конце линии
связи. При отправке с предприятия-изготовителя терминатор отключен.
Транспортирование и хранение
Контроллер в упаковке предприятия-изготовителя транспортируется любым видом
транспорта (в железнодорожных вагонах, закрытых автомашинах, герметизированных
отапливаемых отсеках самолетов, трюмах и т.д.) на любые расстояния.
Условия транспортирования должны соответствовать условиям хранения 5 по ГОСТ
15150.
Хранение контроллера в упаковке на складах изготовителя и потребителя должно
соответствовать условиям хранения 1 по ГОСТ 15150. Хранить контроллер следует в
сухом отапливаемом, вентилируемом помещении с температурой воздуха от плюс 5 до
плюс 40 °С при относительной влажности не более 80 % при температуре плюс 25 °С.
Агрессивные примеси в окружающем воздухе должны отсутствовать.
Гарантии изготовителя
Предприятие-изготовитель гарантирует соответствие контроллера требованиям
ПМКЕ.425521.001ТУ при соблюдении потребителем условий транспортирования,
хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации - 18 месяцев со дня ввода контроллера в
эксплуатацию, но не более 24 месяцев со дня отгрузки с предприятия-изготовителя.
 |
 |

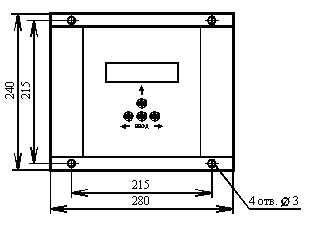

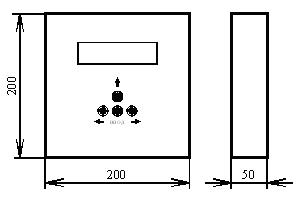

| Рисунок 1 - Общий вид контроллера ИУК-21
в корпусе и без корпуса |
 |
 |

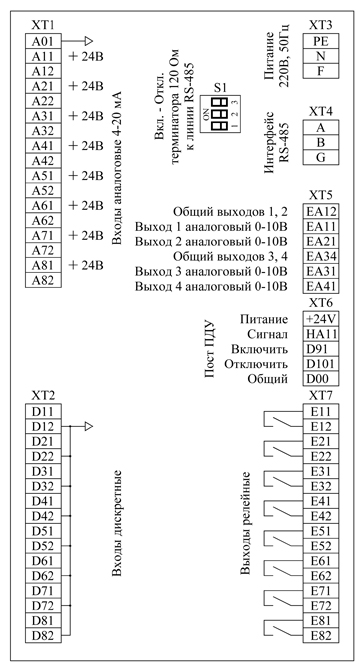

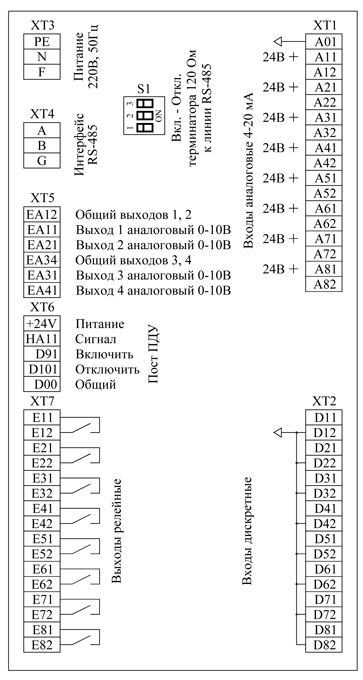

| Рисунок 2 - Клеммы для внешних
подключений контроллера ИУК-21 в корпусе и без корпуса |
|
