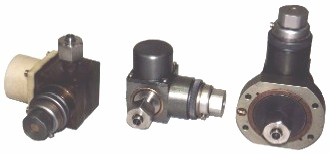

Реле давления и перепада давления КРД
Технические характеристики:
|
|
|
КРД-1
|
КРД-2
|
КРПД
|
КРМД
|
|
Количество каналов
|
1
|
2
|
1
|
1
|
|
Диапазон срабатывания
|
0,06 - 0,25
0,18 - 0,75
0,64 - 1,2
|
0,04 - 0,1
|
0,008 -0,025
|
|
КРД-2 предусматривает независимый выбор
диапазона уставки для каждого из каналов
|
|
Реле давления (КРД), реле малого давления (КРМД) и
реле перепада давления (КРПД) предназначены для коммутации внешних
электрических цепей при
достижении давлением или
перепадом давления
контролируемой среды
заданного значения
(уставки)
|
Погрешность срабатывания
|
±7,5
±22,5
±36,0
|
±3,0
|
±0,75
|
|
Дифференциал, МПа, не более
|
0,025
0,075
0,12
|
0,02
|
0,0025
|
|
Количество коммутируемых цепей
|
2
|
|
Параметры коммутируемых цепей:
• постоянный ток (при напряжении);
• переменный ток (при напряжении)
|
0,001 – 1,0 А (3 – 36 В)
0,02 – 1,0 А (15 – 250 В)
|
|
Давление, МПа
|
1,2
|
0,6
|
0,5
|
|
Температура, °C
|
от +5 до +45
для масла температура застывания не выше -15
|
|
Контролируемые рабочие среды
|
Воздух, азот, вода пресная и морская, дизельное
топливо, масла жидкие, фреон (хладон)
|
Воздух, азот
|
|
Масса, кг, не более
|
2,2
|
3,0
|
1,6
|
1,5
|

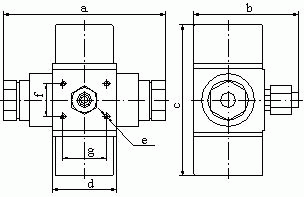

Габаритные и установочные размеры:
|
КРД-1
|
КРД-2
|
КРПД
|
КРМД
|
|
|
|
|
|
|
Модификация
|
a
|
b
|
c
|
d
|
e
|
f
|
g
|
|
КРД-1
|
122
|
112
|
106
|
68
|
М6
|
35
|
47
|
|
КРД-2
|
173
|
112
|
162
|
68
|
М6
|
35
|
47
|
|
КРПД
|
105
|
144
|
115
|
55
|
М6
|
45
|
45
|
|
КРМД
|
119
|
160
|
105
|
76
|
6,5
|
78
|
45
|
|
|
|
|
|
|
|
|
|
|
|
Устройство контроля исправности КРД, КРПД,
КРМД
Устройство контроля исправности (МПК-У) предназначено для проверки
КРД, КРМД, КРПД при временном отключении внешнего кабеля без
разгерметизации реле, а также контроля целостности внешних электрических
цепей
|
