Сигнализатор давления и температуры СТДЭ

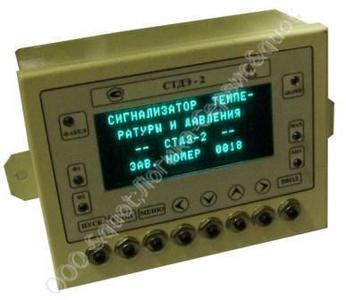

Комплект сигнализатора температуры и давления СТДЭ-2

Сигнализатор СТДЭ-2 полностью взаимозаменяем с ДСБ-70.

Комплект СТДЭ-2 предназначен для дистанционного измерения и отображения на цифровых индикаторах текущего значения температуры, давления, уровня, и т.п., поддержания заданной температуры на выходе котла (нагревателя), контроля наличия пламени в котлах, работающих на жидком топливе. СТДЭ-2 управляет внешними электрическими цепями с помощью релейных выходов, и светодиодной сигнализацией.

Область применения комплекта: установки ППУА и АДПМ, подвижные и стационарные котельные установки, система сбора данных, контроля и регулирования параметров, испытательные стенды, ТЭЦ и т.п., кроме взрывоопасных производств.

В комплект входят:

- сигнализатор температуры и давления СТДЭ-2 - 1 шт.;

- преобразователь давления типа КРТ-5 - 4 шт.;

- преобразователь температуры типа ТСПУ-9304 - 2 шт.;

- датчик наличия пламени ДП-2 - 1 шт.;

- блок вторичной индикации ВИ-2 - 1 шт.;

По отдельным заказам поставляются:

- датчик нижнего уровня воды концевого типа;

- датчик напора воздуха концевого типа;

- реле потока воды;

- датчик уровня топлива реостатного типа;

- устройство электронного розжига УЭР-1.

Технические характеристики сигнализатора температуры и давления СТДЭ-2:

- количество входных каналов - 10

- количество аналоговых измерительных каналов - 6

- диапазон входного сигнала - 4 ...20 мА

- количество потенциометрических входов - 1, измерительный ток - 10мА.

- количество каналов «сухой» контакт - 3.

Комплект обеспечивает индикацию наличия пламени горелки при частотах горения жидкого котельного топлива в диапазоне от 3 до 250 Гц. Измерительные преобразователи могут быть удалены от СТДЭ-2 на расстояние до 300 м.

Рабочие условия эксплуатации комплекта:

- температура окружающего воздуха от -40^?C до плюс 50^?C;

- напряжение питания постоянного тока - 18...27в.;

- относительная влажность окружающего воздуха до 98% при температуре +25^?C.

Комплект измеряет, отображает на индикаторе СТДЭ-2, контролирует уставки и регистрирует следующие параметры:
