Прибор ПКНП-01 (Пламя М-02)

ОПИСАНИЕ И РАБОТА

1. Назначение прибора

1.1 Прибор ПКНП-01 (аналог Пламя М-02) предназначен для применения в схемах защиты и сигнализации парогенераторов, котлов и другого оборудования с целью автоматического контроля наличия пламени в камерах сгорания топлива и сигнализации об его отсутствии.

1.2 Область применения прибора - установки ППУА, АДПМ, ТКУ и другие подвижные и стационарные котельные установки (кроме взрывоопасных производств).

1.2 Технические характеристики

Технические характеристики прибора приведены в таблице.

Наименование параметра	Значение
Температура окружающего воздуха, ?C	минус 40 ... плюс 40
Напряжение питания, В	24±3
Потребляемая мощность, Вт, не более	5
Мощность, коммутируемая контактами реле, В·А, не более	10
Инерционность срабатывания индикации, с, не более	2
Диапазон восприятия частоты пульсации пламени, Гц	0,5...97
Габаритные размеры составных частей, мм, не более: - БИ ПКНП-01 - ДП-2	145?100?58 40?65
Масса составных частей, кг, не более: - БИ ПКНП-01 - ДП-2	0,6 0,3
Длина связи между БИ ПКНП-01 и ДП-2, м, не менее	7
Разъём подключения прибора к схеме автоматики	Колодка клеммная DG-55H-08P
Разъём подключения ДП-2 к БИ ПКНП-01

1.3 Состав прибора

Основными комплектующими изделиями являются:

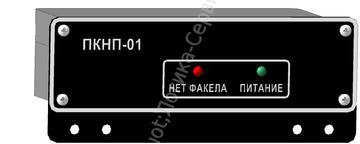

- блок индикации БИ ПКНП-01;

- фотодатчик ФД-1 (включает ДП-2 и кабель датчика пламени ПКНП-01).

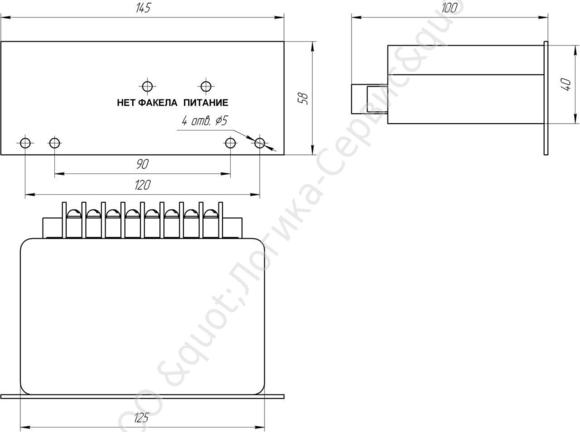

Габаритные и присоединительные размеры ПКНП-01
