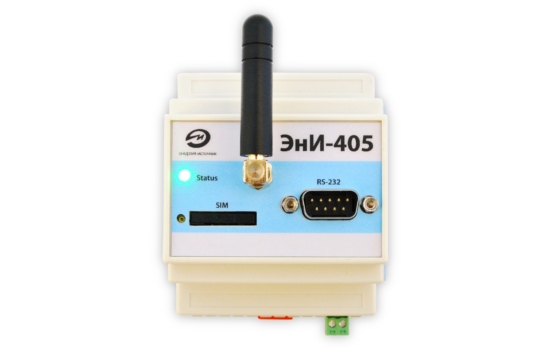

Модем для беспроводной связи
ЭнИ-405 (GSM/GPRS - RS-485/RS-232)
Назначение
GSM/GPRS модем ЭнИ-405 (далее,
модем) предназначен для удаленного
обмена данными через беспроводные системы
связи стандарта GSM с
оборудованием, оснащенным последовательными
интерфейсами связи RS232 или RS485.
Модем ЭнИ-405 выполняет следующие функции:
- принимает и передает данные с помощью CSD;
- принимает и передает данные с помощью GPRS;
- принимает и передает SMS;
- автоматически перезагружается в соответствии
заданными настройками;
- индикацию наличия регистрации в сети GSM и
наличия передачи данных по GPRS.
Преимущества
- низкая стоимость по сравнению с аналогами;
- защита от «зависания» – автоматическая
перезагрузка модема;
- интерфейс RS-232 или RS-485.
Области применения
- организация охраны объектов;
- организация связи с банкоматами;
- организация систем видеонаблюдения;
- организация систем сбора данных,
диспетчеризации и управления;
- организация доступа в интернет.
Технические характеристики
| Характеристика |
Значение |
| Диапазон напряжений питания постоянного
тока, В |
от 10 до 30 |
| Максимальная потребляемая мощность не
более, Вт |
15 |
| Рабочий частотный диапазон |
EGSM900/DCS1800 |
| Класс выходной мощности передатчика, Вт |
частотный диапазон EGSM900:
4
частотный диапазон DCS1800: 1 |
| Класс мобильного оборудования |
B |
| GPRS мультислот класс |
10/8 |
| Скорость обмена в режиме CSD, бит/с |
9600 |
| Скорость обмена в режиме GPRS, бит/с |
прием: до 85600
передача: до 42800 |
| Поддерживаемые типы SMS |
SMS-MO, SMS-MT, SMS-CB |
| Поддержка SIM-карт |
1,8В и 3В |
| Габаритные размеры модема, мм |
72 x 87 x 59 |
| Конструктивное исполнение |
пластмассовый корпус с
установкой на рейку DIN |
Интерфейсы связи
- RS-232 или RS-485;
- Диапазон скоростей обмена
по последовательному интерфейсу, бит/с: от 1200
до 115200.
Внешние разъёмы
- Разъем питания: разъемный клеммник 2
контакта;
- Разъем COM порта: разъем DB-9;
- разъем для SIM-карты.
Условия эксплуатации
- температура окружающего воздуха: от -30°С до
+70°С;
- по устойчивости к климатическим воздействиям
при эксплуатации ЭнИ-405 соответствует группе
исполнения B4 по ГОСТ 12997-84 степень защиты от
пыли и влаги по ГОСТ 14254: IP20;
- гарантийный срок эксплуатации: 36 месяцев
со дня ввода в эксплуатацию.
Комплектность
| Наименование |
Кол-во |
| Модем ЭнИ-405 |
1 |
| Паспорт, руководство по эксплуатации |
1 |
| Разъем 15EDGK-3.81-02P |
1 |
| Кабель RS-232 модемный |
1 |
| Кабель RS-485 |
1 |
| Антенна |
1 |
Пример обозначения модема при заказе
где:
- Наименование.
- Тип модуля:
- 1 - с поддержкой HTTP, FTP;
- 2 - без поддержки HTTP, FTP.
- Тип интерфейса:
- Наличие антенны:
- 0 - нет;
- 1 - есть антенна.
|
