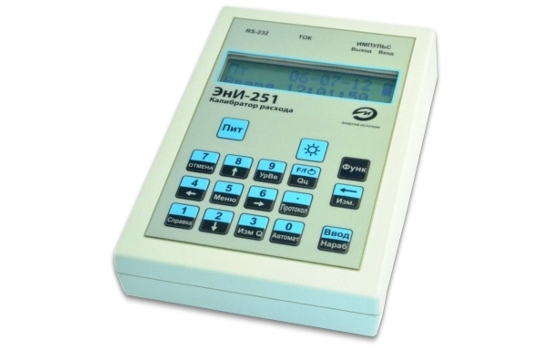

Калибратор расхода ЭнИ-251

ЭнИ-251

Назначение

Поверка и калибровка вихревых преобразователей расхода (расходомеров) Метран-300, Метран-305, Метран-320 беспроливным (имитационным) методом.

Технические характеристики

Калибратор представляет собой специализированный генератор импульсов, частотомер и миллиамперметр, функционально объединеннные в одном устройстве.

Принцип действия калибратора заключается в генерации периодического сигнала, поступающего на специальный калибровочный вход поверяемого вихревого преобразователя расхода, и измерении калибратором соответствующих выходных сигналов преобразователя, а именно: выходного частотного сигнала, выходного унифицированного токового сигнала, периода следования выходных импульсов. Параметры выходного сигнала генератора, измеряемого импульсного и токового сигналов, рассчитываются калибратором по калибровочной таблице и выбранной точке поверки.

Поверка преобразователя расхода осуществляется по калибровочной таблице, которая хранится в энергонезависимой памяти калибратора. Для каждого типа преобразователя расхода предназначена своя калибровочная таблица. Всего в энергонезависимой памяти калибратора может храниться до 40 таблиц, которые разделены на четыре набора по десять таблиц в каждом. Каждая калибровочная таблица может иметь калибровочные данные на несколько диаметров условного прохода преобразователя расхода (до 10). На каждый условный проход может вводиться до шести калибровочных точек. В процессе поверки преобразователя расхода, значение расхода (м3/ч) может корректироваться оператором для любой калибровочной точки.

Поверка преобразователя расхода выполняется как в ручном режиме, так и в автоматическом. При поверке в ручном режиме необходимо вручную выбирать калибровочную точку и запускать операцию поверки. Для поверки в автоматическом режиме достаточно дать команду на поверку преобразователя расхода. Поверка производится по всем введённым в калибровочную таблицу точкам и выводится итоговый отчёт. По завершению поверки составляется протокол поверки, сохраняемый в энергонезависимой памяти калибратора.

В комплект поставки входит программное обеспечение выполняющее следующие функции:

  • обеспечение связи калибратора с ПК по интерфейсу стандарта RS-232 (при помощи интерфейсного кабеля);
  • чтение из памяти калибратора и передача на ПК протоколов поверки преобразователей расхода;
  • управление архивом протоколов в памяти калибратора;
  • ведение архива протоколов на ПК;
  • формирование и вывод на печать протокола поверки преобразователей расхода;
  • установка даты и времени в калибраторе;
  • редактирование калибровочных таблиц.

Основные технические характеристики приведены в табл. 1.

Таблица 1
Параметр Значение
Диапазон напряжений питания переменного тока, В (для внешнего блока питания калибратора) 183...242
Частота напряжения питания переменного тока, Гц (для внешнего блока питания калибратора) 49...51
Мощность, потребляемая калибратором (в режиме заряда аккумулятора), В×А 4,5
Диапазон напряжений питания калибратора от внешнего блока питания, В 12...20
Продолжительность автономной работы калибратора при полностью заряженном аккумуляторе, ч не менее 8
Период следования генерируемых калибратором импульсов в интервале, с 0,002...6000
Форма генерируемого импульсного сигнала меандр
Амплитуда генерируемого импульсного сигнала на нагрузке 2,7 кОм, В 6,5 ±0,5
Период следования импульсов измеряемого сигнала, с 0,002...900
Амплитуда измеряемого импульсного сигнала, В 3...40
Диапазон измерений частоты следования импульсов, кГц 0...15
Диапазоны измерений унифицированного сигнала силы постоянного тока, мА 0...5, 5...0, 4...20, 20...4, 0...20, 20...0
Входное сопротивление калибратора на импульсном входе, кОм не менее100
При измерении унифицированного сигнала силы постоянного тока падение напряжения на калибраторе не превышает, В 2,5
Количество калибровочных таблиц на тип поверяемого преобразователя расхода, сохраняемых в энергонезависимой памяти калибратора до 40
Количество сечений условного прохода, на каждый тип преобразователя расхода до 10
Количество протоколов поверки преобразователей расхода сохраняемых в энергонезависимой памяти калибратора до 3840
Конструктивное исполнение пластмассовый корпус
Габаритные размеры, мм 134×58×169
Масса комплекта, кг 0,9
Метрологические характеристики

Метрологические характеристики калибратора приведены в табл. 2

Таблица 2
Параметр Значение
Пределы допускаемой основной относительной погрешности воспроизведения периода следования импульсов не превышают, % ±0,04
Пределы допускаемой основной относительной погрешности измерений периода следования импульсов не превышают, % ±0,04
Пределы допускаемой основной приведенной погрешности измерений частоты следования импульсов не превышают, % ±0,04
Пределы допускаемой основной приведенной погрешности измерений унифицированного сигнала силы постоянного тока от диапазона 0...20 мА не превышают, % ±0,05
Пределы допускаемой дополнительной погрешности измерений и воспроизведения сигналов калибратора при изменении температуры окружающего воздуха в рабочем диапазоне на каждые 10 °С от температуры (20±2) °С, не превышают половины предела допускаемой основной погрешности
Межповерочный интервал, год 2
Элементы управления и индикации, габаритные размеры, электрические разъемы

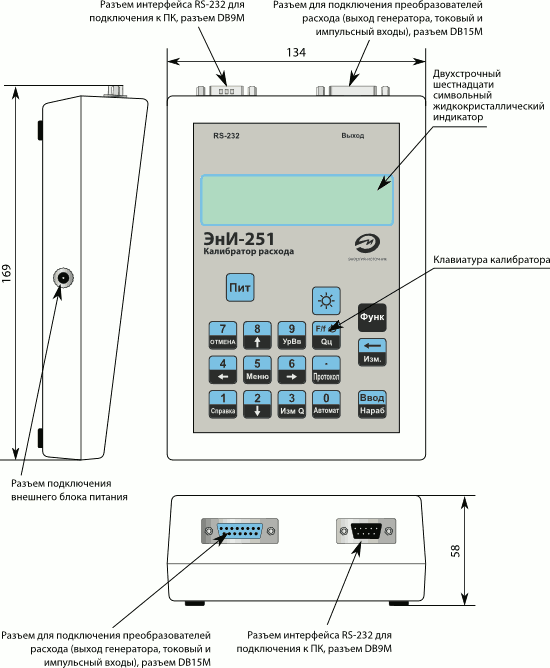

ЭнИ-251 - Элементы управления и индикации, габаритные размеры, электрические  разъемы

Схемы электрических подключений

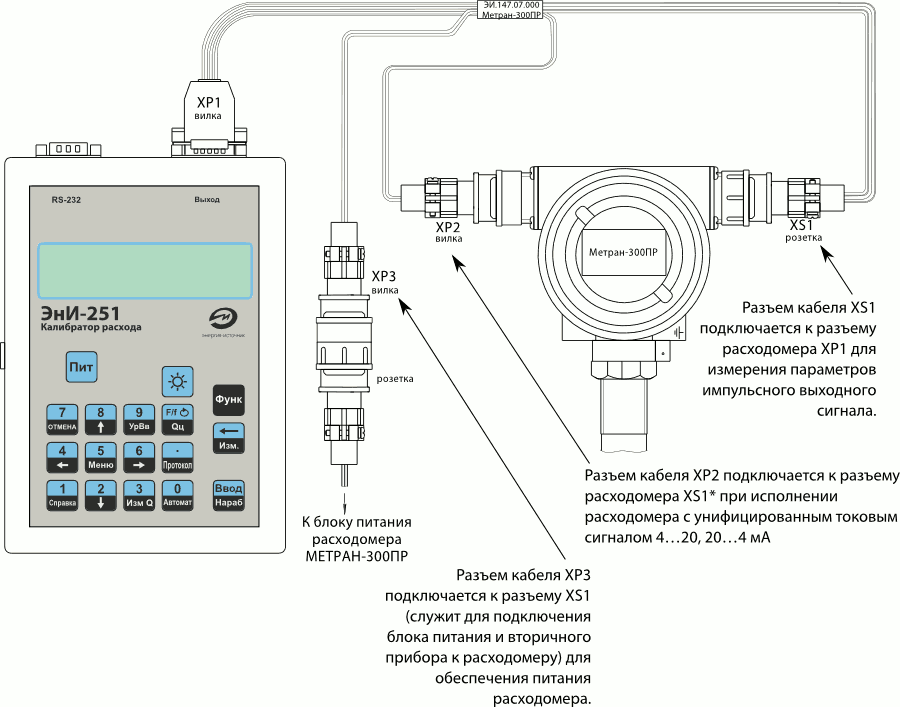

Схема подключения ЭнИ-251 к преобразователям расхода МЕТРАН-300ПР, МЕТРАН-305ПР

Схема подключения ЭнИ-251 к преобразователям расхода МЕТРАН-300ПР, МЕТРАН-305ПР

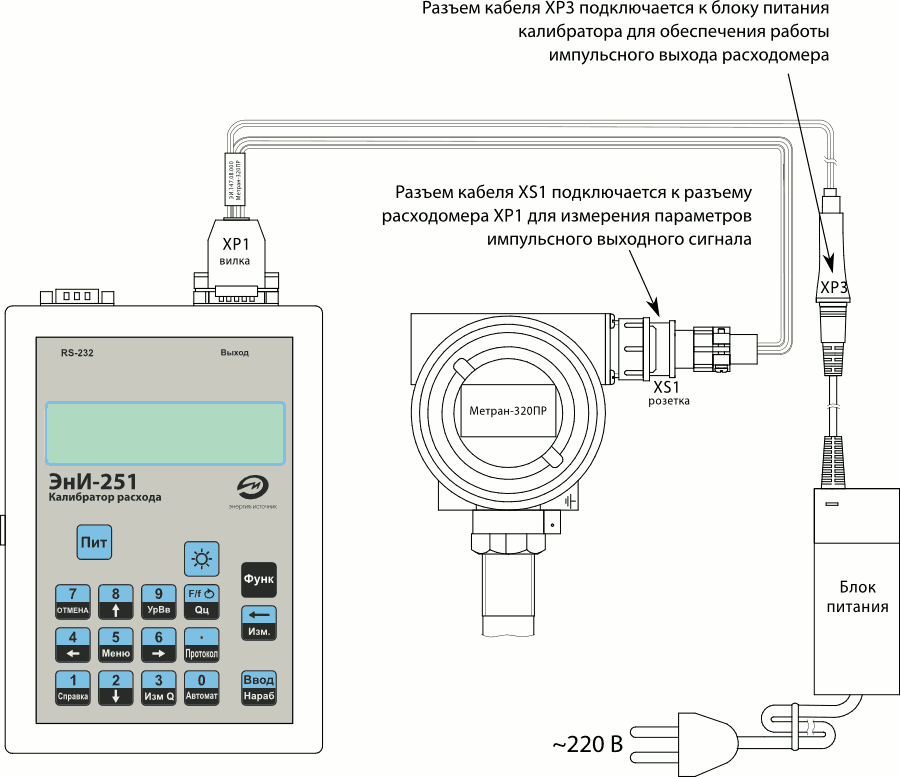

Схема подключения ЭнИ-251 к преобразователям расхода МЕТРАН-320ПР

Схема подключения ЭнИ-251 к преобразователям расхода МЕТРАН-320ПР

Условия эксплуатации
Таблица 3
Параметр Значение
Температура окружающего воздуха, °С 0...+50
По виду климатического исполнения калибратор соответствует исполнению, по ГОСТ 15150-96 УХЛ 3.1
По устойчивости к механическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931–2008 N1
Степень защиты от пыли и влаги, по ГОСТ 14254–96 IP40
Гарантийные обязательства
Таблица 4
Параметр Значение
Гарантийный срок эксплуатации, месяцы 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления
Комплект поставки
Таблица 5
Наименование Обозначение Количество Примечание
ЭнИ-251   1
Паспорт   1
Руководство по эксплуатации   1 допускается поставлять по 1 экз. на 20 приборов, поставляемых в один адрес
Методика поверки   1
Диск оптический с ПО   1
Блок питания   1
Интерфейсный кабель для подключения к ПК нуль-модемный DB9M-DB9M 1
Кабель для подключения Метран-300ПР, Метран-305ПР   1
Кабель для подключения Метран-320ПР   1
Сумка (футляр)   1
Пример обозначения при заказе
ЭнИ-251 360 ГП
1 2 3
  1. Наименование.
  2. Дополнительная технологическая наработка 360 часов.
  3. Наличие Госповерки.
