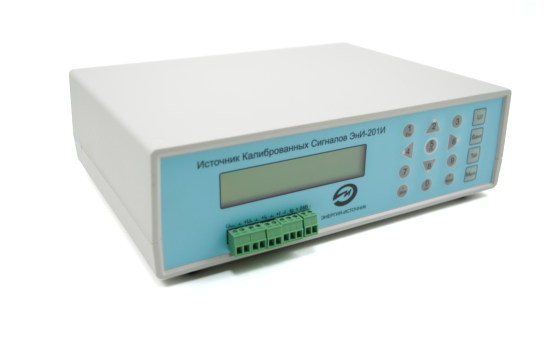

Источник калиброванных
сигналов (калибратор) ЭнИ-201И
Назначение
Источник калиброванных сигналов (далее
калибратор) является многофункциональным
микропроцессорным прибором и предназначен для
воспроизведения прецизионных значений постоянного
напряжения и тока при калибровке, поверке
и настройке средств измерений в лабораторных
и промышленных условиях. Технические характеристикиибратор представляет собой программируемый
источник напряжения (-10...+100 мВ, −1...+10 В)
и тока (0...5 мА, 0...20 мА, 4...20 мА). По числу
каналов воспроизведения калибратор является
двухканальным. В приборе одновременно и независимо
друг от друга формируются значения напряжения и тока
и выводятся на выходные клеммы.
Калибратор имеет возможность измерять внешние
напряжение и ток.
Калибратор имеет возможность воспроизводить
напряжения стандартных типов термопар, а так же
измерять температуру с помощью внешней термопары.
Термокомпенсация холодного спая осуществляется
с помощью выносного датчика температуры.
В состав калибратора входит встроенный
стабилизированный источник питания постоянного тока
(с выходным напряжением 24 В) с устройством защиты
от перегрузок и короткого замыкания и гальванически
развязанный от других цепей. Опционально в состав
калибратора может быть включен дополнительный
эталонный нагрузочный резистор 100 Ом ±0,01%.
Резистор подключен к независимым от схем калибратора
клеммам, находящимся на задней панели калибратора.
Ввод значений напряжения и тока и сохранение
их в памяти производится с кнопочной клавиатуры,
расположенной на корпусе калибратора.
Значения выходных напряжений и токов в каждом
диапазоне сохраняются и извлекаются из 100 точек,
разбитых на 10 таблиц по 10 точек.
Основные технические характеристики приведены
в табл. 1.
Таблица 1
| Параметр |
Значение |
| Диапазон напряжений питания переменного
тока, В |
187...242 |
| Частота напряжения питания переменного
тока, Гц |
49...51 |
| Потребляемая мощность, В×А |
5 |
| Диапазоны выходного сигнала напряжения
постоянного тока |
−10...+100 мВ, −1...+10 В |
| Диапазоны выходного унифицированного
сигнала силы постоянного тока, мА |
0...5, 4...20, 0...20 |
| Сопротивление нагрузки выхода
воспроизведения напряжения, кОм |
не менее 100 |
| Сопротивление нагрузки аналогового
выхода для диапазонов 4...20 мА, 0...20 мА,
Ом |
не более 400 |
| Сопротивление нагрузки аналогового
выхода для диапазона 0...5 мА, Ом |
не более 1500 |
| Время установления рабочего режима
не превышает, мин |
60 |
| Конструктивное исполнение |
пластиковый корпус |
| Габаритные размеры, мм |
226×70×196 |
| Масса, кг |
0,5 |
Встроенный источник питанияТехнические характеристики встроенного источника
питания приведены в табл. 2.
Таблица 2
| Параметр |
Значение |
| Номинальное выходное напряжение
постоянного тока, В |
24 |
| Отклонение выходного напряжения
от номинального, % |
не более 0,5 |
| Амплитуда пульсации выходного
напряжения, В |
не более 0,1 |
| Ток нагрузки, мА |
25 |
| Ток срабатывания защиты, мА |
не более 50 |
| Ток короткого замыкания, мА |
не более 20 |
| Изменение выходного напряжения,
вызванное изменением температуры окружающего
воздуха, % |
не более 0,1 |
| Изменение выходного напряжения,
вызванное воздействием вибрации, % |
не более 0,2 |
Метрологические характеристикиМетрологические характеристики калибратора
приведены в табл. 3, 4.
Таблица 3
| Наименование диапазона |
Диапазон |
Пределы допускаемой основной
абсолютной погрешности |
| Генерация тока |
0...25 мА |
±(0,015% ГВ* + 0,00125 мА) |
| Генерация напряжения |
-10...100 мВ |
±(0,015% ГВ* + 0,005 мВ) |
| -1...10 В |
±(0,015% ГВ* + 0,001 В) |
| Измерение тока |
-25 ... +25 мА |
±(0,015% ИВ** + 0,00125 мА) |
| Измерение напряжения |
-100...+100 мВ |
±(0,015% ИВ** + 0,01 мВ) |
| -10 ... +10 В |
±(0,015% ИВ** + 0,001 В) |
* – генерируемая величина.
** – измеряемая величина.
Таблица 4
| Параметр |
Значение |
| Пределы допускаемой дополнительной
погрешности, вызванной изменением
температуры окружающего воздуха
от нормальной (23±2) °С до любой температуры
в пределах рабочего диапазона температур |
не более предела допускаемой основной
абсолютной погрешности |
| Пределы допускаемой дополнительной
погрешности, вызванной воздействием
повышенной влажности |
не более предела допускаемой основной
абсолютной погрешности |
| Пределы допускаемой дополнительной
погрешности, вызванной изменением напряжения
питания от номинального в рабочем диапазоне |
не более предела допускаемой основной
абсолютной погрешности |
| Межповерочный интервал, год |
1 |
Метрологические характеристики встроенного
дополнительного эталонного нагрузочного резистора
100 Ом приведены в табл. 5.
Таблица 5
| Параметр |
Значение |
| Отклонение сопротивления от номинального
значения, % |
не более ±0,01 |
| Температурный коэффициент сопротивления,
ppm/°C |
±2,0 |
| Долговременная стабильность (при 70 °C,
2000 ч), % |
±0,005 |
| Максимальное рабочее напряжение, В |
300 |
Элементы управления и индикации, габаритные

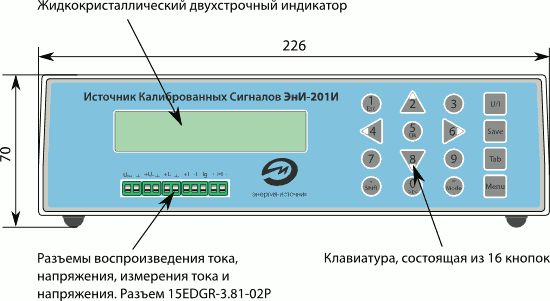

размеры, электрические разъемыПередняя сторона ЭнИ-201И

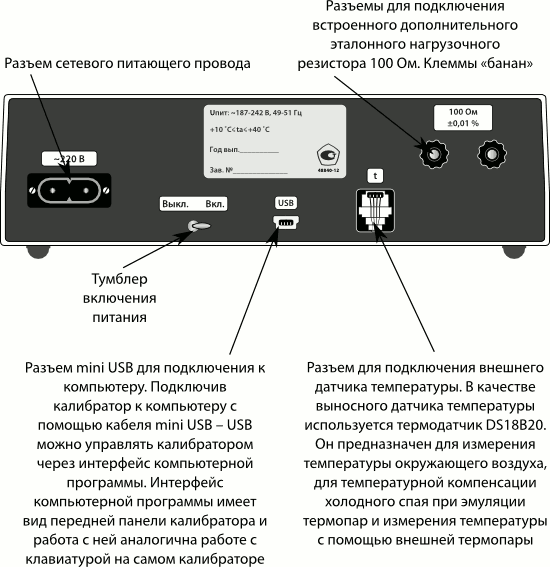

Задняя сторона ЭнИ-201И

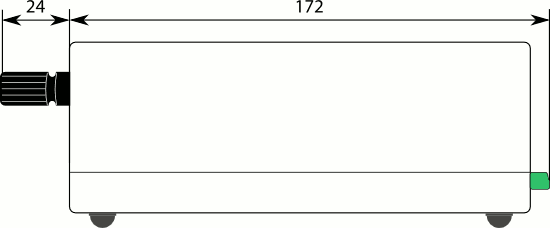

Боковая сторона ЭнИ-201И

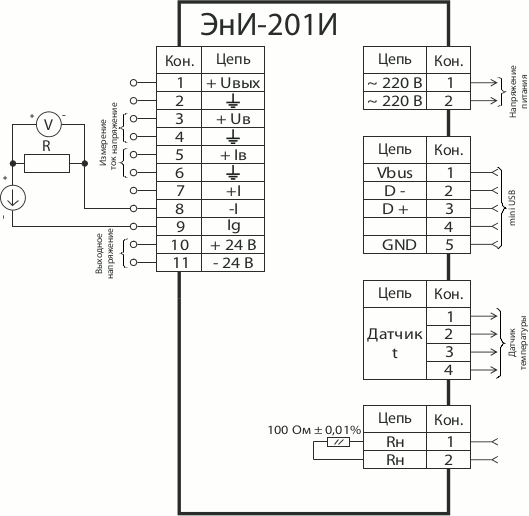

 Схемы электрических подключенийСхема подключения ЭнИ-201 в режиме
воспроизведения втекающего тока

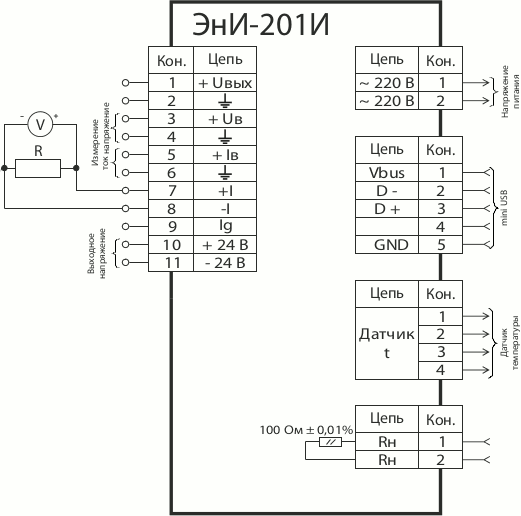

Схема подключения ЭнИ-201 в режиме
воспроизведения вытекающего тока

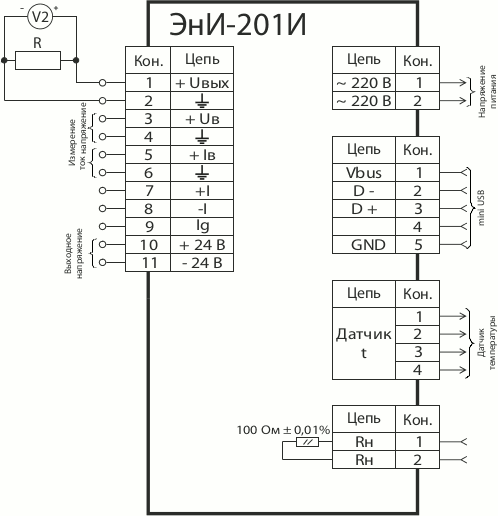

Схема подключения ЭнИ-201 в режиме
воспроизведения напряжения

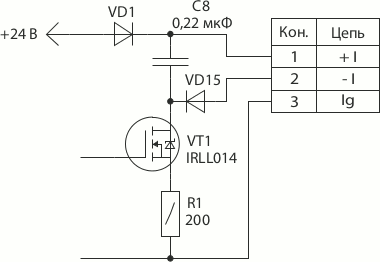

Выходной каскад генератора тока
Таблица 6
| Параметр |
Значение |
| Температура окружающего воздуха, °С |
+10…+40 |
| По устойчивости к климатическим
воздействиям при эксплуатации соответствует
группе исполнения, по ГОСТ Р 52931–2008 |
В2 |
| Степень защиты от пыли и влаги, по ГОСТ
14254–96 |
IP30 |
Гарантийные обязательства
Таблица 7
| Параметр |
Значение |
| Гарантийный срок эксплуатации, месяцы |
36 со дня ввода в эксплуатацию,
но не более 42 со дня изготовления |
Комплект поставки
Таблица 8
| Наименование |
Обозначение |
Количество |
Примечание |
| ЭнИ-201И |
|
1 |
|
| Паспорт |
|
1 |
|
| Руководство по эксплуатации |
|
1 |
допускается поставлять
по 1 экз. на 20 приборов, поставляемых
в один адрес |
| Диск оптический с ПО |
|
1 |
|
| Кабель соединительный |
USB — mini USB |
1 |
|
| Кабель сетевой |
|
1 |
|
| Кабель соединительный |
15EDGK-3.81-02P |
2 |
по заказу |
| Датчик температуры |
DS18B20 |
1 |
|
Пример обозначения при заказе
| ЭнИ-201И |
R100 |
360 |
ГП |
| 1 |
2 |
3 |
4 |
- Наименование.
- Наличие встроенного дополнительного
эталонного нагрузочного резистора 100 Ом.
- Дополнительная технологическая наработка
360 часов.
- Наличие Госповерки.
|
