Источник калиброванных
сигналов (калибратор) ЭнИ-201

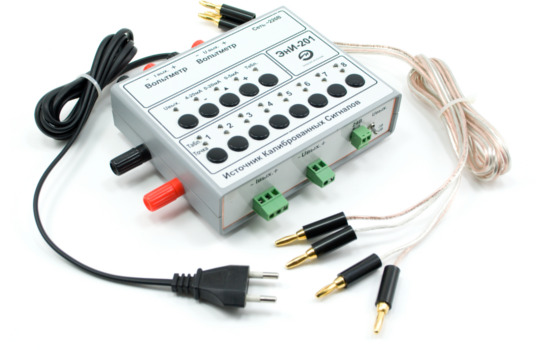

Назначение
Источник калиброванных сигналов (далее калибратор) является многофункциональным
микропроцессорным прибором и предназначен для
воспроизведения прецизионных значений постоянного
напряжения и тока при калибровке, поверке
и настройке рабочих средств измерений в лабораторных
и промышленных условиях. Технические характеристикиКалибратор представляет собой программируемый
источник напряжения (-10...+100 мВ, −1...+10 В)
и тока (0...5 мА, 0...20 мА, 4...20 мА). По числу
каналов воспроизведения калибратор является
одноканальным. В состав калибратора входит
встроенный стабилизированный источник питания
постоянного тока (с выходным напряжением 24 В)
с устройством защиты от перегрузок и короткого
замыкания и гальванически развязанный от других
цепей. Опционально в состав калибратора может быть
включен дополнительный эталонный нагрузочный
резистор 100 Ом ±0,01 %. Резистор подключен
к независимым от схем калибратора клеммам,
находящимся на боковой панели калибратора.
Контроль значений аналоговых выходных сигналов
калибратора ведется с помощью внешних цифровых
вольтметров, подключенных к соответствующим клеммам.
Ввод значений напряжения и тока и сохранение
их в памяти производится с кнопочной клавиатуры,
расположенной на корпусе калибратора. Значение
выходного напряжения и тока в каждом диапазоне
сохраняется и извлекается из 64-х
точек, разбитых на 8 таблиц по 8 точек.
Основные технические характеристики приведены в
табл. 1.
Таблица 1
| Параметр |
Значение |
| Диапазон напряжений питания переменного
тока, В |
187...242 |
| Частота напряжения питания переменного
тока, Гц |
49...51 |
| Потребляемая мощность, В×А |
5 |
| Диапазоны выходного сигнала напряжения
постоянного тока |
−10...+100 мВ, −1...+10 В |
| Диапазоны выходного унифицированного
сигнала силы постоянного тока, мА |
0...5, 4...20, 0...20 |
| Сопротивление нагрузки выхода
воспроизведения напряжения, кОм |
не менее 100 |
| Сопротивление нагрузки аналогового
выхода для диапазонов 4...20 мА, 0...20 мА,
Ом |
не более 400 |
| Сопротивление нагрузки аналогового
выхода для диапазона 0...5 мА, Ом |
не более 1500 |
| Встроенный нагрузочный резистор, Ом |
100 ±0,02 % |
| Время установления рабочего режима
не превышает, мин |
60 |
| Конструктивное исполнение |
пластиковый корпус |
| Габаритные размеры, мм |
140×152×45 |
| Масса, кг |
0,5 |
Встроенный источник питанияТехнические характеристики встроенного источника
питания приведены в табл. 2.
Таблица 2
| Параметр |
Значение |
| Номинальное выходное напряжение
постоянного тока, В |
24 |
| Отклонение выходного напряжения
от номинального, % |
не более 0,5 |
| Амплитуда пульсации выходного
напряжения, В |
не более 0,1 |
| Ток нагрузки, мА |
25 |
| Ток срабатывания защиты, мА |
не более 50 |
| Ток короткого замыкания, мА |
не более 20 |
| Изменение выходного напряжения,
вызванное изменением температуры окружающего
воздуха, % |
не более 0,1 |
| Изменение выходного напряжения,
вызванное воздействием вибрации, % |
не более 0,2 |
Метрологические характеристикиМетрологические характеристики калибратора
приведены в табл. 3, 4.
Таблица 3
| Наименование диапазона |
Диапазон |
Пределы допускаемой основной
абсолютной погрешности |
| Генерация тока |
0...25 мА |
±(0,015 % ГВ* + 0,00125 мА) |
| Генерация напряжения |
-10...100 мВ |
±(0,015 % ГВ* + 0,005 мВ) |
| -1...10 В |
±(0,015 % ГВ* + 0,001 В) |
* – генерируемая величина.
Таблица 4
| Параметр |
Значение |
| Пределы допускаемой дополнительной
погрешности, вызванной изменением
температуры окружающего воздуха
от нормальной (23±2) °С до любой температуры
в пределах рабочего диапазона температур |
не более предела допускаемой основной
абсолютной погрешности |
| Пределы допускаемой дополнительной
погрешности, вызванной воздействием
повышенной влажности |
не более предела допускаемой основной
абсолютной погрешности |
| Пределы допускаемой дополнительной
погрешности, вызванной изменением напряжения
питания от номинального в рабочем диапазоне |
не более предела допускаемой основной
абсолютной погрешности |
| Межповерочный интервал, год |
1 |
Метрологические характеристики встроенного
дополнительного эталонного нагрузочного резистора
100 Ом приведены в табл. 5.
Таблица 5
| Параметр |
Значение |
| Отклонение сопротивления от номинального
значения, % |
не более ±0,01 |
| Температурный коэффициент сопротивления,
ppm/°C |
±2,0 |
| Долговременная стабильность (при 70°C,
2000 ч.), % |
±0,005 |
| Максимальное рабочее напряжение, В |
300 |
Элементы управления и индикации, габаритные

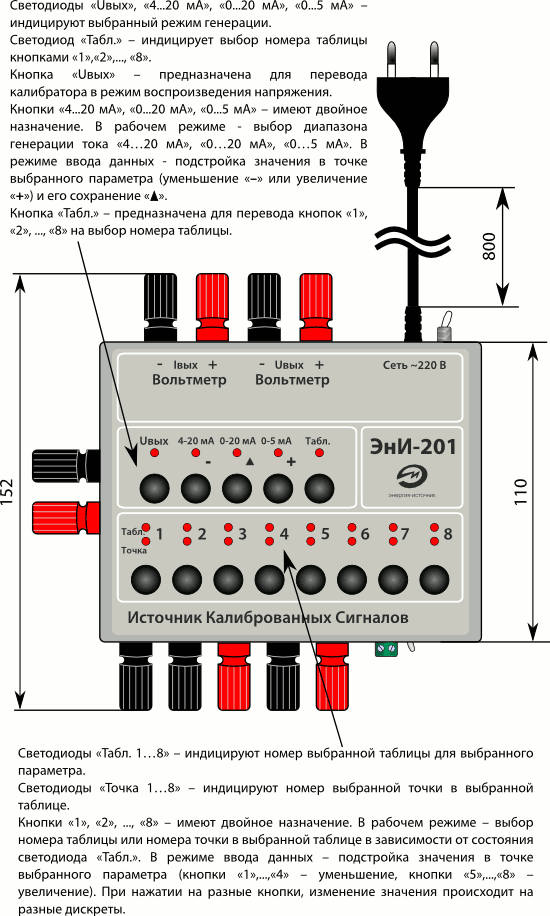

размеры, электрические разъемыПередняя сторона ЭнИ-201

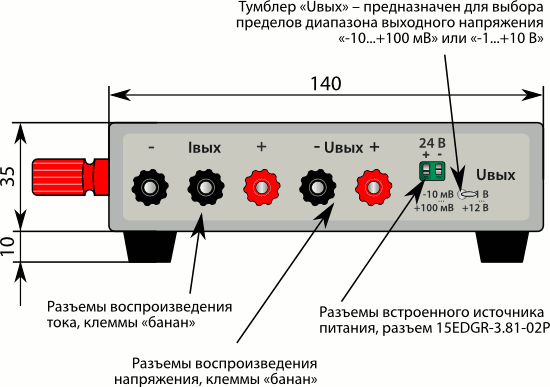

Верхняя сторона ЭнИ-201

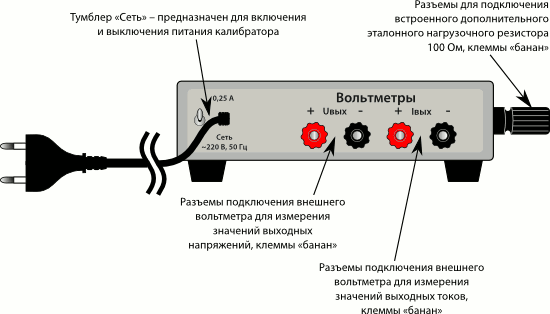

Задняя сторона ЭнИ-201

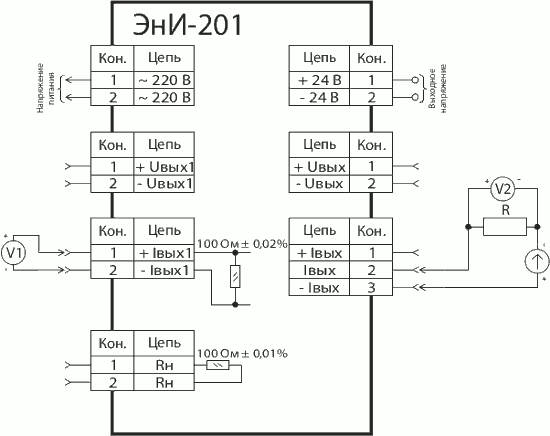

 Схемы электрических подключенийСхема подключения ЭнИ-201 в режиме
воспроизведения вытекающего

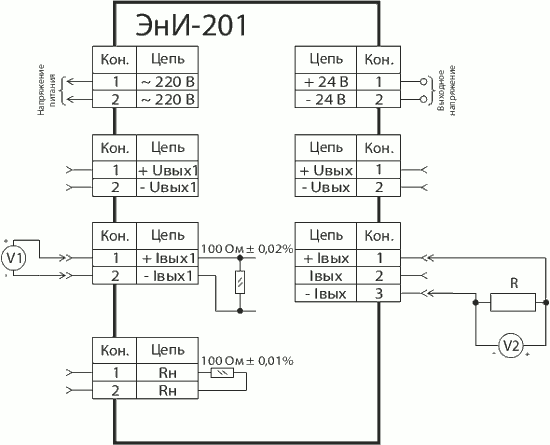

Схема подключения ЭнИ-201 в режиме
воспроизведения втекающего тока

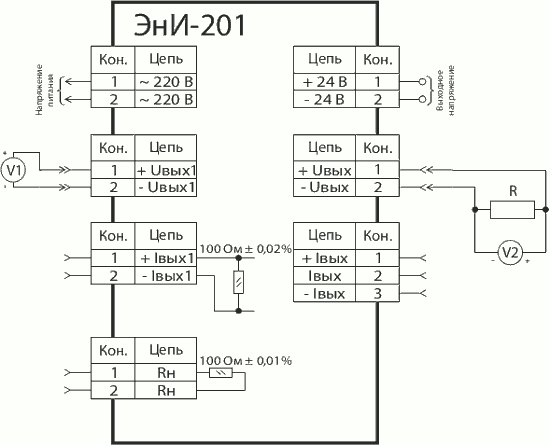

Схема подключения ЭнИ-201 в режиме
воспроизведения напряжения

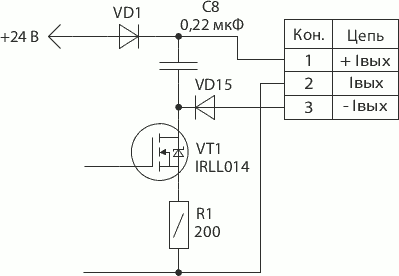

Выходной каскад генератора тока
 Условия эксплуатации
Таблица 6
| Параметр |
Значение |
| Температура окружающего воздуха, °С |
+10...+40 |
| По устойчивости к климатическим
воздействиям при эксплуатации соответствует
группе исполнения, по ГОСТ Р 52931–2008 |
В2 |
| Степень защиты от пыли и влаги, по ГОСТ
14254–96 |
IP30 |
Гарантийные обязательства
Таблица 7
| Параметр |
Значение |
| Гарантийный срок эксплуатации, месяцы |
36 со дня ввода в эксплуатацию,
но не более 42 со дня изготовления |
Комплект поставки
Таблица 8
| Наименование |
Обозначение |
Количество |
Примечание |
| ЭнИ-201 |
|
1 |
|
| Паспорт |
|
1 |
|
| Руководство по эксплуатации |
|
1 |
допускается поставлять
по 1 экз. на 20 приборов, поставляемых
в один адрес |
| Кабель соединительный |
банан-банан |
4 |
|
Пример обозначения при заказе
| ЭнИ-201 |
R100 |
360 |
ГП |
| 1 |
2 |
3 |
4 |
- Наименование.
- Наличие встроенного дополнительного
эталонного нагрузочного резистора 100 Ом.
- Дополнительная технологическая наработка
360 часов.
- Наличие Госповерки.
|
