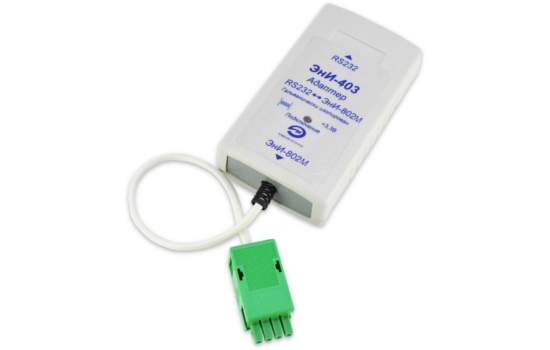

Адаптер ЭнИ-403

Адаптер ЭнИ-403 обеспечивает:

1. подключение преобразователя измерительного ЭнИ-802М, ПИ-М к компьютеру;
2. питание преобразователя измерительного ЭнИ-802М, ПИ-М от СОM-порта;
3. гальваническую развязку преобразователя измерительного ЭнИ-802М, ПИ-М от компьютера.

Таблица 1

* – при сопротивлении нагрузки 1 кОм;
** – в режиме холостого хода.

Изоляция электрических цепей подключения к компьютеру относительно цепей подключаемого к нему прибора выдерживает в течение 1 мин действие испытательного напряжения 1500 В практически синусоидальной формы частотой от 45 до 65 Гц при нормальных условиях и 900 В при температуре окружающего воздуха (35 ± 3) °С и относительной влажности (95 ± 3) %.

Электрическое сопротивление цепей подключения к компьютеру относительно цепей подключаемого к нему прибора:

• 20 МОм при температуре окружающего воздуха (20 ± 5) °С и относительной влажности от 30 до 80 %;
• 5 МОм при температуре окружающего воздуха (50 ± 3) °С и относительной влажности от 30 до 80 %;
• 1 МОм при температуре окружающего воздуха (35 ± 5) °С и относительной влажности (95 ± 3) %.

Адаптер ЭнИ-403 осуществляет передачу сигналов ТxD и RxD с инверсией (заменой логической единицы на логический ноль и наоборот) и преобразует уровни сигналов между компьютером и подключенным преобразователем измерительным ЭнИ-802М или ПИ-М, а также обеспечивает гальваническую развязку сигнальных цепей и цепей питания (выводы РОW и GND).

Адаптер ЭнИ-403 может осуществлять подключение к компьютеру только одного ЭнИ-802М или ПИ-М.

где:

1. Наименование: ЭнИ-403

Таблица 2

Гарантийный срок эксплуатации — 36 месяцев.
