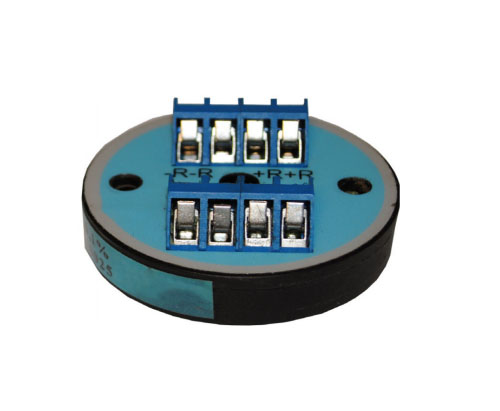

Преобразователи измерительные
микропроцессорные ТСП, ТХА, ПИ-М
Назначение преобразователя измерительного
микропроцессорного
- Преобразователи измерительные
микропроцессорные (далее ПИ-М)
предназначены для непрерывного преобразования сигналов от термометров
сопротивления типа ТСМ, ТСП со стандартной
характеристикой 50М, 100М, 50П, 100П, Pt100
по ГОСТ Р 8.625-2006, термопар типа ТХА
(К), ТХК (L) по ГОСТ Р 8.585-2001
в унифицированный токовый сигнал 4-20 мА.
- Исполнение преобразователя
измерительного микропроцессорного
ПИ-М — обычное и взрывозащищённое вида
«искробезопасная электрическая цепь ia»
подгруппы IIC. Взрывозащищенное исполнение имеет
наименование ПИ-М-Ех и соответствует ГОСТ
Р 51330.0, ГОСТ Р 51330.10.
Степень защиты ПИ-М
от проникновения пыли и влаги IP54 по ГОСТ 14254.
ПИ-М устанавливается в корпус преобразователя
температуры типа «Метран-270» или «Метран-270-Ех»,
имеющего степень защиты не хуже IP65 ГОСТ 14254
и в случае взрывобезопасного исполнения
в соответствии с ГОСТ Р 51330.0 является Ех —
компонентом.
Область применения
ПИ-М:
- системы автоматического контроля;
- регулирование и управление технологическими
процессами.
Рабочий диапазон
температур ПИ-М: от минус 45° до плюс 70°C.
По отдельному заказу — от минус 50° до плюс 85°C.
- В соответствии с ГОСТ 30232 и ГОСТ 13384
ПИ-М являются:
- по зависимости выходного сигнала
от преобразуемой температуры:
- линейными от температуры для ПИ-М
с термопреобразователями сопротивления;
- линейными от температуры для ПИ-М
с термоэлектрическим преобразователем;
- линейными от термоЭДС для ПИ-М
с термоэлектрическим преобразователем;
- по связи между входными и выходными
цепями — с гальванической связью.
- Масса преобразователя измерительного
микропроцессорного ПИ-М не более 40 гр.
- У преобразователя измерительного
микропроцессорного ПИ-М имеется
возможность подстройки диапазона, возможность
изменения НСХ первичного преобразователя
при помощи компьютера. Программное обеспечение
поставляется по отдельному заказу.
- Диапазоны преобразования температуры,
диапазоны унифицированных выходных сигналов,
основная погрешность преобразования и данные
первичных преобразователей для ПИ-М и ПИ-М-Ех
приведены в таблице 1.
Таблица 1.
| Диапазон преобразования температуры, С |
Основная погрешность, % |
НСХ первичного преобразователя |
Зависимость выходного сигнала |
R100/R0 |
| -50…50; 0…100; 0…150; 0…180 |
±0,1* ±0,25 |
50М |
Линейна от температуры |
1,428 |
| -50… 50; -50… 100; -50… 150; -50… 180;
-10… 60; -5… 40;
0… 50; 0… 60; 0… 90; 0… 95;
65…95; 0…100; 0…150;
0…180; 50…150; 80…120 |
100М |
| -50… 50; 0… 100; 0… 200; 0… 300; 0… 400;
0… 500 |
±0,1* ±0,25 |
50П |
1,391 |
| -50… 50; -50… 100; -50… 150; -50… 200;
-50… 400; 0… 50;
0…100; 0…150; 0…180;
0…200; 0… 250; 0…300;
0… 400; 0… 500; -50… 400 |
100П |
| -50… 50; -50… 100; -50… 150; 0…50; 0…100;
0…150;
0… 200; 0… 300; 0… 400;
0…500; -50…400 |
±0,1* ±0,25 |
Pt100 |
1,385 |
| 0… 400; -40… 400; 0… 500; -40… 500; 0…
600; -40… 600;
0… 800; -40… 800; 0… 900;
-40… 900; 400… 900; 0… 1000;
-40…1000; 0…1100; -40…1100; |
±0,1* ±0,25 |
ХА (К) |
Линейная от термо ЭДС** |
- |
| 0… 400; -40… 400; 0… 500; -40… 500; 0…
600; -40… 600;
0… 800; -40… 800; 0… 900;
-40… 900; 400… 900; 0… 1000;
-40…1000; 0…1100; -40…1100; |
±0,1* ±0,25 |
ХА (К) |
Линейная от температуры |
- |
| 0… 300; 0… 400; 0… 500; 0… 600 |
±0,1* ±0,25 |
ХК (L) |
- |
Примечание: Изготовление по специальному заказу:
- * — предел допускаемой основной приведенной
погрешности.
- ** — зависимость выходного сигнала (линейная
от термо ЭДС).
- ПИ-М, работающие с термометрами
сопротивления типа ТСМ, ТСП с номинальными
статическими характеристиками преобразования
50М, 100М, 50П, 100П, Pt100 могут быть
изготовлены на любой диапазон температур.
- Выходные цепи ПИ-М рассчитаны на подключение
нагрузок Rн (с учетом сопротивления линии
связи):
- от 0,1 до 1,0 кОм при Uп=36 В;
- от 0,1 до 0,2 кОм для исполнения Ex
(Uп=24 В).
- Номинальные сопротивления нагрузок Rн (с
учетом сопротивления линии связи):
- 0,5 кОм при Uп=36 В;
- 0,2 кОм для исполнения Ex (Uп=24 В).
- Питание преобразователя
измерительного микропроцессорного ПИ-М
осуществляется от стабилизированных
источников БП, БПМ (Метран 602, 604)
с выходным напряжением 12-36 В.
- Питание преобразователя
измерительного микропроцессорного ПИ-М-Ex
должно осуществляться от искробезопасных цепей
блоков питания
БПД-Ех, БПДМ-Ех (Метран 602-Ех),
имеющих вид взрывозащиты «искробезопасная цепь
уровня ia» подгруппы IIC с параметрами: Uo = 24
В и Io менее 120 мА.
- Предельные параметры входных цепей ПИ — М —
Ех (ГОСТ Р 51330.10) приведены в таблице 2.
Таблица 2
| Ui, В |
Ii, мА |
Pi, Вт |
Ci, мкФ |
Li, мкГн |
| 24 |
120 |
0,6 |
0,015 |
5 |
где:
- Ui – максимальное входное напряжение;
- Ii – максимальный входной ток;
- Pi – максимальная входная мощность;
- Ci – максимальная внутренняя емкость;
- Li – максимальная внутренняя индуктивность.
Пример обозначения преобразователей при заказе:
| ПИ-М |
Ex |
0,1% |
0…100 °С |
100П |
1 |
360 ч |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
- Наименование преобразователя
измерительного микропроцессорного;
- Обозначение вида взрывозащиты;
— Ex – искробезопасная электрическая цепь ia
(при необходимости);
- Предел допускаемой основной погрешности;
- Диапазон измерения температуры для ПИ — М;
- Тип первичного преобразователя;
- Конструктивное исполнение (см. габаритные
и присоединительные размеры);
- Дополнительная технологическая наработка
до 360 часов (по заказу);
Комплект поставки преобразователя измерительного
микропроцессорногоТаблица 3
| Наименование |
Обозначение |
Количество |
Примечания |
| Преобразователь
измерительный микропроцессорный ПИ-М,
ПИ-М-Ех |
ЭИ.101.00.000 |
1 |
исполнение согласно заказу |
| Паспорт Руководство по эксплуатации |
ЭИ.101.00.000ПС |
1 |
|
| Диск оптический с ПО |
|
1 |
поставка по отдельному заказу |
Гарантийные обязательстваГарантийный срок эксплуатации — 36 месяцев
со дня ввода ПИ-М в эксплуатацию.

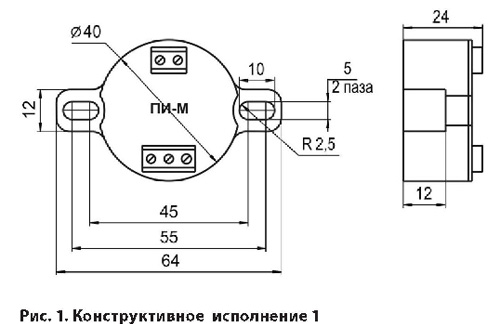

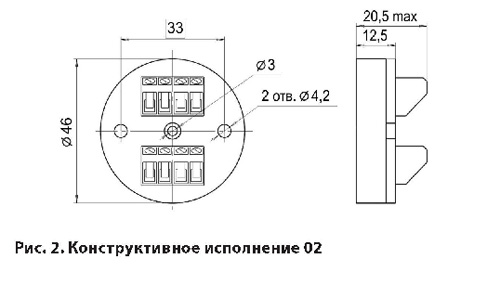

Габаритные и присоединительные размеры
преобразователя измерительного микропроцессорного
  |
