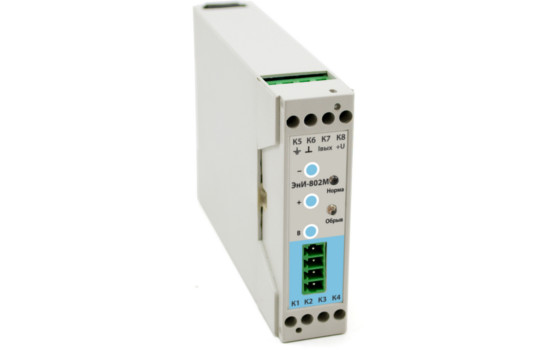

Преобразователи измерительные
микропроцессорные ЭнИ-802М
Назначение
Измерение сигналов от термометров сопротивления,
термопар, измерение напряжения постоянного тока,
силы постоянного тока и преобразование
их в унифицированные токовые сигналы 0...5 мА,
0...20 мА, 4...20 мА. Конфигурирование прибораУстановка конфигурации измерительного
преобразователя осуществляется потребителем на месте
его использования или на предприятии-изготовителе по
заказу потребителя. Количество переустановок
конфигурации не ограничено.
Конфигурирование измерительного преобразователя
осуществляется с помощью компьютера через разъем
программирования на лицевой панели – при помощи
адаптера с гальванической развязкой ЭнИ-403 и
специальной программы, или с помощью кнопок,
расположенных на лицевой стороне.
При конфигурировании измерительного
преобразователя возможно изменять следующие
параметры:
- тип первичного преобразователя;
- диапазон измерений;
- зависимость выходного сигнала от температуры
или от термо ЭДС (для термопар);
- схему подключения (для термопреобразователей
сопротивления);
- зависимость величины выходного сигнала от
входного измеряемого параметра (линейная, с
функцией корнеизвлечения);
- диапазон выходного унифицированного токового
сигнала;
- контроль обрыва входной цепи;
- коррекцию температуры холодного спая (для
термопар).
Метрологические характеристики
Таблица 1. Метрологические
характеристики при работе с термопарами
и термопреобразователями сопротивления
| НСХ первичного преобразователя |
Диапазон измерений, °С |
Диапазон изменения сопротивления
(э.д.с.) преобразователя по НСХ |
Пределы допускаемой основной
приведенной погрешности по аналоговому
выходу, % |
| ТС 100М с W=1,4260 |
−50...200 |
78,45...185,55 Ом |
± 0,25 |
| ТС 50М с W=1,4280 |
−50...200 |
39,35...92,62 Ом |
| ТС 53М с W=1,4280 |
−50...200 |
41,71...98,17 Ом |
| ТС 100М с W=1,4280 |
−50...200 |
78,69...185,23 Ом |
| ТС 50П с W=1,3910 |
−50...600 |
40,0...158,56 Ом |
| ТС 100П с W=1,3910 |
−50...600 |
80,00...317,17 Ом |
| ТС Pt100 с W=1,3850 |
−50...600 |
80,31...313,71 Ом |
| ТЖК (J) |
−50...1100 |
−2,431...63,792 мВ |
± 0,7 |
| ТХК (L) |
−50...600 |
−3,005...49,108 мВ |
| ТХА (K) |
−50...1300 |
−1,889...52,410 мВ |
| ТПП (S) |
0...1700 |
0...17,947 мВ |
| ТПР (B) |
300...1800 |
0,431....13,591 мВ |
| ТВР (A-1) |
0...2500 |
0...33,640 мВ |
Измерительные преобразователи содержат
компенсатор нелинейности входного сигнала
и компенсатор температуры «холодного» спая (для
термопар). Погрешность канала компенсации
температуры «холодного» спая входит в основную
погрешность.
Таблица 2. Метрологические
характеристики при измерении постоянных
напряжений
| Диапазон измерения входного сигнала |
Пределы допускаемой основной
приведенной погрешности, % |
Входное сопротивление не менее, МОм |
| 0...75 мВ, 0...100 мВ |
±0,25 |
0,1 |
Таблица 3. Метрологические
характеристики при измерении постоянных токов
| Диапазон измерения входного сигнала,
мА |
Пределы допускаемой основной
приведенной погрешности, % |
Входное напряжение между клеммами
не более, мВ |
| 0...5 |
±0,25 |
500 |
| 4...20 |
2000 |
| 0...20 |
2000 |
Таблица 4. Метрологические
характеристики при измерении сопротивления
| Диапазон измерения, Ом |
Пределы допускаемой основной
приведенной погрешности, % |
Ток через измеряемое сопротивление
не более, мА |
| 0...320 |
± 0,25 |
0,2 |
Таблица 5
| Параметр |
Значение |
| Количество каналов измерения |
1 |
| Дополнительная погрешность, вызванная
изменением температуры окружающего воздуха
от номинальной до любой температуры
в пределах диапазона рабочих температур
на каждые 10 ºС изменения температуры,
не должна превышать |
предела допускаемой основной приведенной
погрешности;
0,5 предела допускаемой основной приведенной
погрешности |
| Дополнительная погрешность, вызванная
изменением сопротивления нагрузки
от максимального до половины максимального
значения, %, от диапазона выходного сигнала |
не более ±0,1 |
| Время установления выходного сигнала
(время тепловой инерции, в течении которого
выходной сигнал входит в зону предела
допускаемой основной приведенной
погрешности) не более, с |
1 |
| Зависимость величины выходного сигнала
силы постоянного тока от входного
измеряемого параметра |
линейная, функция корнеизвлечения |
| Схема подключения термометров
сопротивления типа ТСМ, ТСП |
2-х, 3-х, 4-х проводная |
| Межповерочный интервал, год |
2 |
Технические характеристики
Таблица 6
| Параметр |
Значение |
| Выходные цепи рассчитаны на работу
с нагрузками, Ом, для сигнала 0...20,
4...20 мA с учётом сопротивления линии связи |
не более 650 |
| Выходные цепи рассчитаны на работу
с нагрузками, кОм, для сигнала 0...5 мA
с учётом сопротивления линии связи |
не более 2,5 |
| Электрическая прочность изоляции между
входным каналом питания и выходными
каналами, В |
1500 |
| Конструктивное исполнение |
пластмассовый корпус с установкой
на рейку DIN |
| Габаритные размеры, мм |
23×77×120 |
| Масса, кг |
не более 0,2 |
Измерительный преобразователь имеет исполнение
без встроенного блока питания. Питание
осуществляется от блоков питания серии БП, БПМ
(блоки питания в комплект поставки не входят) с
выходным напряжением 18…36 В. Потребляемая мощность
не более 0,6 Вт. Искробезопасные цепиИзмерительный преобразователь по заказу может
изготавливаться в искробезопасном исполнении.
Входные искробезопасные цепи в соответствии
с требованиями ГОСТ Р 51330.0-99, ГОСТ
Р 51330.10-99 имеют уровень
взрывозащиты «ia — особовзрывобезопасный» или «ib —
взрывобезопасный» с параметрами, представленными
в табл. 7 для взрывозащищенного электрооборудования
подгрупп IIB и IIC. Предельные параметры внешних
искробезопасных электрических цепей не должны
превышать значений, приведенных в табл. 5.
Таблица 7
| Подгруппа
взрывозащищенного электрооборудования |
| IIB |
IIC |
| Cо, мкФ |
Lо, мГн |
Uo, В |
Io, мА |
Po, Вт |
Cо, мкФ |
Lо, мГн |
Uo, В |
Io, мА |
Po, Вт |
| 0,7 |
6,0 |
25,2 |
100 |
0,6 |
0,1 |
1,5 |
25,2 |
100 |
0,6 |
где:
- Со — максимальная емкость искробезопасной
цепи;
- Lо — максимальная индуктивность
искробезопасной цепи;
- Uo — максимальное выходное напряжение;
- Io — максимальный выходной ток;
- Ро — максимальная выходная мощность.
В качестве разделительного элемента между
искробезопасными и искроопасными цепями служит
барьер искрозащиты на дублированных стабилитронах
и последовательно включенных резисторах
и предохранителях, имеющий гальваническую связь
с цепью заземления, заключенный в единый неразборный
конструктив в соответствии с ГОСТ Р 51330.10-99.
Сопротивление кабелей линии связи должно быть
не более 25 Ом.
Измерительный преобразователь в соответствии
с требованиями ГОСТ Р 51330.0-99, ГОСТ
Р 51330.10-99 устанавливается вне
взрывоопасных зон. Элементы управления и индикации, габаритные

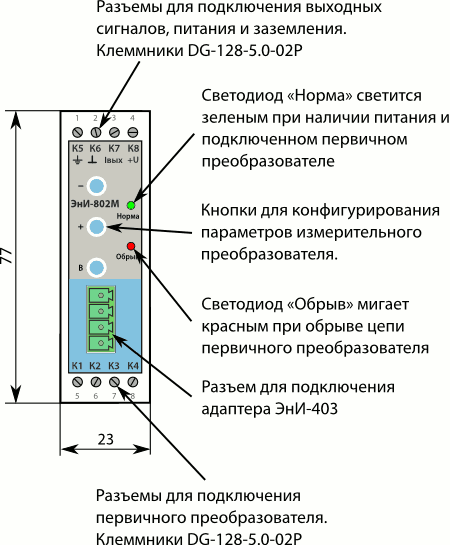

размеры, электрические разъемыЛицевая сторона ЭнИ-802М

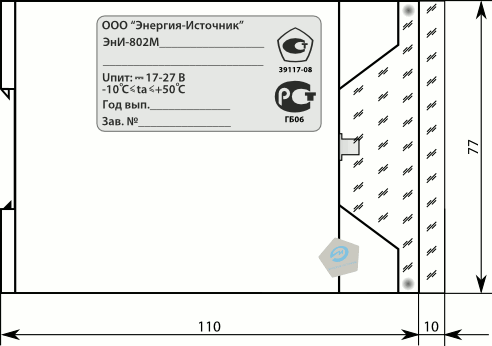

Боковая сторона ЭнИ-802М

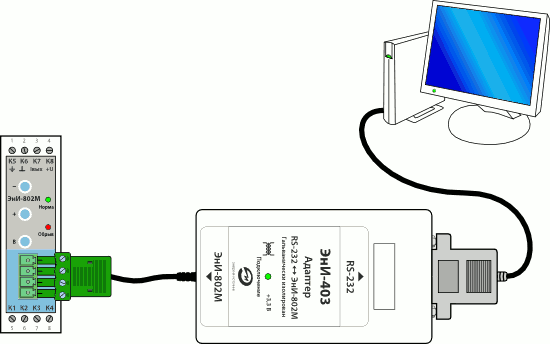

Подключение ЭнИ-802М к ПК через адаптер ЭнИ-403
по интерфейсу RS-232
Схема подключения термопреобразователя
сопротивления по 3-х проводной схеме
Схема подключения термопреобразователя
сопротивления по 2-х проводной схеме
Схема подключения при измерении напряжения
постоянного тока
Схема подключения при измерении постоянного тока

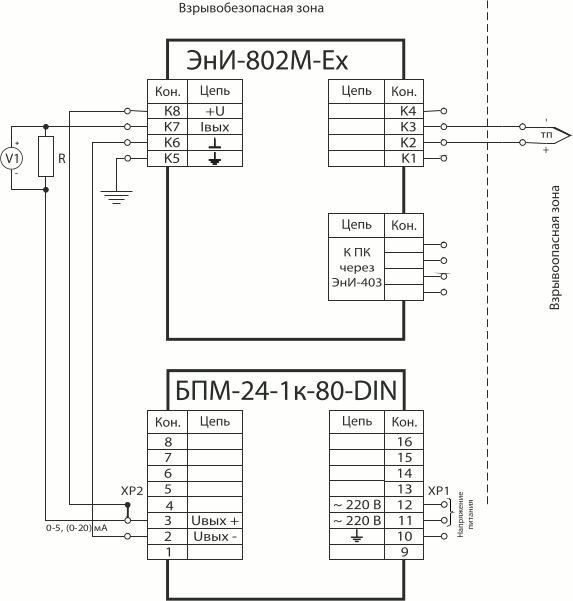

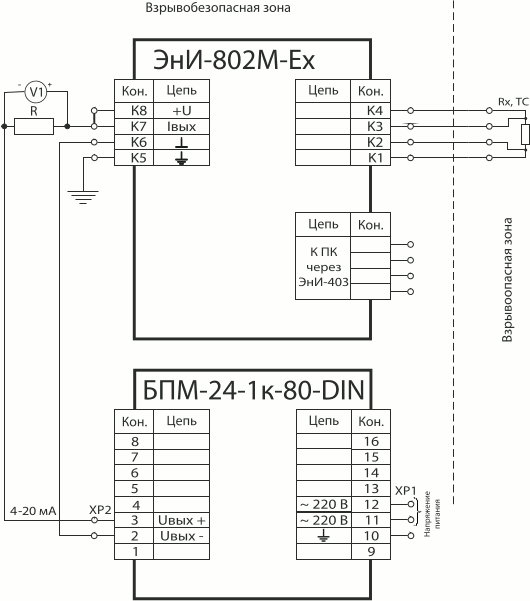

Схема подключения ЭнИ-802М-Ех с первичным
преобразователем типа термопреобразователь
сопротивления и выходным токовым сигналом 4…20 мА
Схема подключения ЭнИ-802М-Ех с первичным
преобразователем типа термопара и выходным токовым
сигналом 0...5, 0…20 мА
Условия эксплуатации
Таблица 8
| Параметр |
Значение |
| Температура окружающего воздуха, °С |
-10...+50 |
| По устойчивости к климатическим
воздействиям при эксплуатации соответствует
группе исполнения, по ГОСТ Р 52931–2008 |
С3 |
| По устойчивости к механическим
воздействиям при эксплуатации соответствует
группе, по ГОСТ Р 52931–2008 |
L3 |
| Степень защиты от пыли и влаги, по ГОСТ
14254–96 |
IP20 |
Гарантийные обязательства
Таблица 9
| Параметр |
Значение |
| Гарантийный срок эксплуатации, месяцы |
36 со дня ввода в эксплуатацию,
но не более 42 со дня изготовления |
Комплект поставки
Таблица 10
| Наименование |
Обозначение |
Количество |
Примечание |
| ЭнИ-802М |
|
1 |
|
| Паспорт |
|
1 |
|
| Руководство по эксплуатации |
|
1 |
допускается поставлять по 1 экз. на 20
преобразователей, поставляемых в один адрес |
| Кабель соединительный |
модемный DB9F-DB9M |
1 |
по заказу |
| Диск оптический с ПО |
|
1 |
| Адаптер ЭнИ-403 |
|
1 |
| Рейка DIN |
NS35\7,5 |
м |
по заказу |
Пример обозначения при заказе
| ЭнИ-802М |
Exia |
0...100°С |
100М |
4...20 |
360 |
ГП |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
- Наименование.
- Вид взрывозащиты:
- ia — особовзрывобезопасный;
- ib — взрывобезопасный;
- 0 — общепромышленное исполнение.
- Диапазон измерения (по табл. 1, 2, 3, 4).
- НСХ первичного преобразователя (по табл. 1).
- Диапазон выходного сигнала:
- 4...20 — 4...20 мА;
- 0...5 — 0...5 мА;
- 0...20 — 0...20 мА.
- Дополнительная технологическая наработка
360 часов.
- Наличие Госповерки.
|
