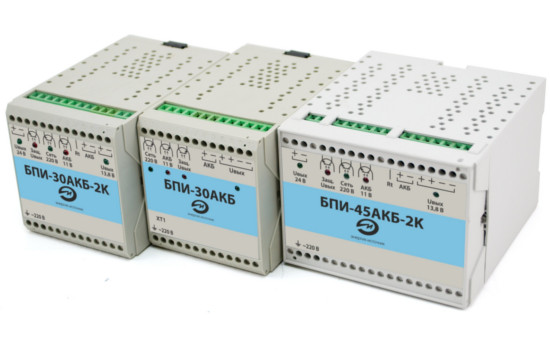

Бесперебойные блоки питания
БПИ-АКБ
НазначениеПреобразование сетевого напряжения
в стабилизированное выходное напряжение постоянного
тока с резервированием от внешней аккумуляторной
батареи. Технические характеристикиБПИ-30-АКБ имеет один выходной канал 13,8 В.
БПИ-30-АКБ-2К, БПИ-45-АКБ-2К имеют два выходных
канала 13,8 В и 24 В. БПИ-125М-АКБ имеет один
выходной канал 24 В. Выходные каналы гальванически
развязаны от входного питающего напряжения.
Блоки питания могут работать от сети или от АКБ,
а так же переходить в аварийное состоянии при
наличии недопустимых режимов как по входу, так
и по выходу. Переходы между режимами работы
и состояниями происходят автоматически:
- при появлении сетевого питающего напряжения
на входе блока питания происходит его включение
с функцией «мягкого» пуска и ограничением
выходного тока;
- если входное питающее напряжение выходит
за пределы рабочего диапазона, происходит
автоматическое отключение блока питания от сети
и переход в режим работы от АКБ. При возврате
значения напряжения в допустимые пределы, блок
питания переходит в режим работы от сети;
- при коротком замыкании или перегрузке
на выходе блок питания переходит в аварийный
режим и отключается от сети без перехода
на режим работы от АКБ. После устранения
короткого замыкания и наличия сетевого питающего
напряжения, блок питания входит в режим работы
от сети.
Переход из режима работы от сети в режим работы
от АКБ и обратно происходит без прерывания выходного
напряжения.
В схемы блоков входят встроенные сетевые фильтры
с элементами защиты от электромагнитных
и высоковольтных помех. Блоки питания имеют защиту
от неправильного подключения (переполюсовки) АКБ.
Блоки питания могут быть оборудованы (по заказу)
выносным датчиком температуры и осуществлять
температурную компенсацию напряжения заряда АКБ.
Датчик температуры крепится на корпус АКБ
и подключается к блоку с помощью проводов минимально
необходимой длины. Компенсация напряжения заряда
позволяет продлить срок службы АКБ. Эксплуатация
блоков с термокомпенсацией напряжения заряда АКБ без
подключенного датчика температуры запрещена.
В схемы блоков питания включены оптроны для
возможности удаленной сигнализации режимов работы
блоков. По заказу БПИ-125М-АКБ оснащаются
интерфейсом RS-485 для связи с компьютером.
Аккумуляторные батареи в комплект поставки
не входят и поставляются по отдельному заказу.
Основные технические характеристики приведены
в табл. 1.
Таблица 1
| Параметр |
Значение |
| БПИ-30-АКБ |
БПИ-30-АКБ-2К |
БПИ-45-АКБ-2К |
БПИ-125М-АКБ |
| Диапазон напряжений питания переменного
тока, В |
120...330 |
120...330 |
120...330 |
160...265 |
| Безопасный диапазон напряжений питания
переменного тока, В |
0...480 |
0...480 |
0...480 |
- |
| Частота напряжения питания переменного
тока, Гц |
45...60 |
45...60 |
45...60 |
45...60 |
| Максимальная потребляемая мощность
от сети, В*А |
45 |
45 |
58 |
200 |
| КПД, % |
не менее 83 |
не менее 83 / 90 |
не менее 83 / 90 |
не менее 83 |
| Номинальное выходное напряжение
постоянного тока, В |
13,8 |
13,8 / 24,0 |
13,8 / 24,0 |
24,0 |
| Диапазон напряжений питания постоянного
тока (при работе от АКБ), В |
13,5...10,7 |
13,5...10,7 |
13,5...10,7 |
29,6...21,4 |
| Максимальный ток нагрузки на канал (при
работе от АКБ), А |
2,3 |
1,3 / 0,5 |
1,5 / 1,0 |
5,0 |
| Точность установки выходного напряжения
постоянного тока (при работе от сети), % |
± 0,2 |
± 0,5 |
± 0,5 |
± 0,5 |
| Изменение выходного напряжения 13,8 В,
при изменении тока нагрузки от нуля
до максимального, при работе от сети, мВ |
не более ± 25 |
не более ± 25 |
не более ± 25 |
- |
| Пульсация переменной составляющей
на выходе 13,8 В (для БПИ-125М-АКБ на выходе
24 В) при максимальном токе нагрузки, мВ |
не более ± 40 |
не более ± 40 |
не более ± 40 |
не более ± 40 |
| Тип аккумуляторной батареи |
свинцово-кислотная, 12 В, 7 А/ч |
свинцово-кислотная, 12 В, 7 А/ч |
свинцово-кислотная, 12 В, 7 А/ч |
свинцово-кислотная, 24 В, не более
20 А/ч |
| Напряжение отключения АКБ от нагрузки, В |
10,7 |
10,7 |
10,7 |
21,4 |
| Максимальный ток заряда АКБ, А |
0,3 |
0,3 |
0,3 |
0,1 x С* |
| Максимальный ток, коммутируемый
оптопарой, мА |
20 |
20 |
20 |
50 |
| Электрическая прочность изоляции
вход-выход, В |
1500 |
1500 |
1500 |
1500 |
| Конструктивное исполнение |
пластмассовый корпус
с установкой на рейку DIN |
металлический корпус с установкой в щит
или на рейку DIN |
| Габаритные размеры, мм |
70×77×130 |
70×77×130 |
100×77×120 |
240×124×63 |
| Масса, кг |
0,30 |
0,35 |
0,40 |
1,00 |
* — С — ёмкость АКБ, А/ч. Значение емкости
подключенной АКБ для ограничения максимального
зарядного тока задается в меню блока (только для
БПИ-125М-АКБ). Элементы управления и индикации, габаритные

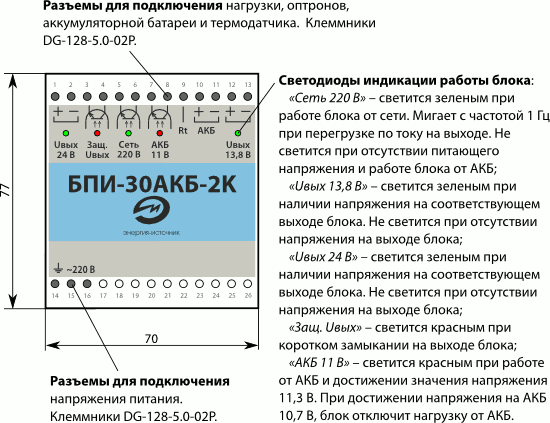

размеры, электрические разъемыЛицевая сторона БПИ30-АКБ-2К

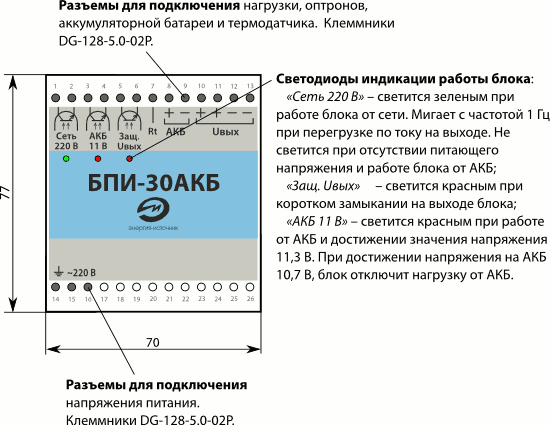

Лицевая сторона БПИ-30-АКБ

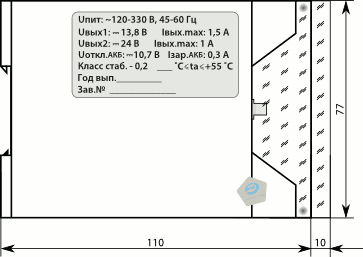

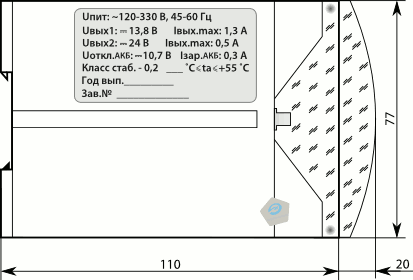

Боковая сторона БПИ-30-АКБ-2К, БПИ-30-АКБ

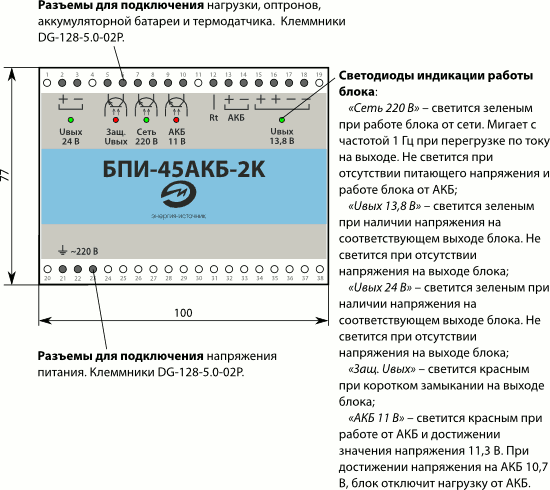

Лицевая сторона БПИ-45-АКБ-2К
Боковая сторона БПИ-45-АКБ-2К

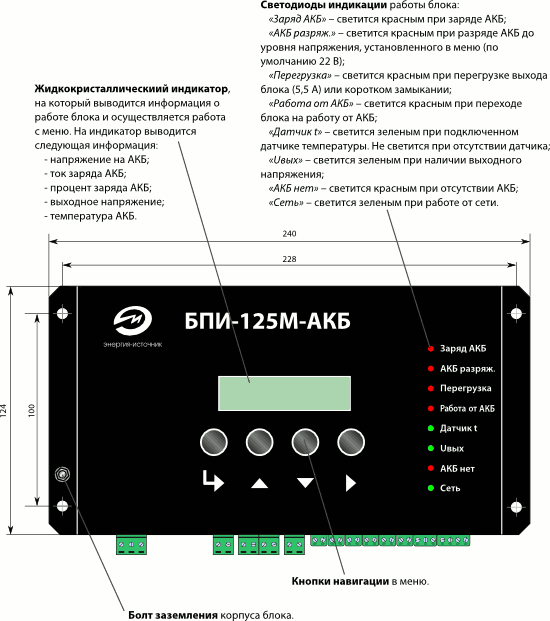

Лицевая сторона БПИ-125М-АКБ

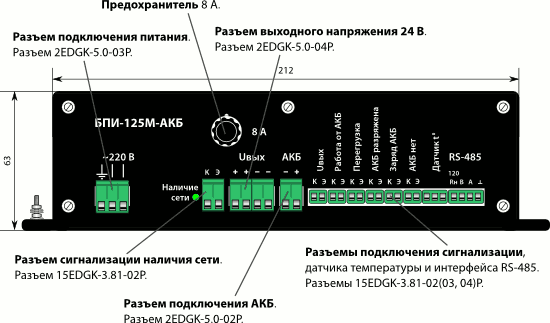

Боковая сторона БПИ-125М-АКБ

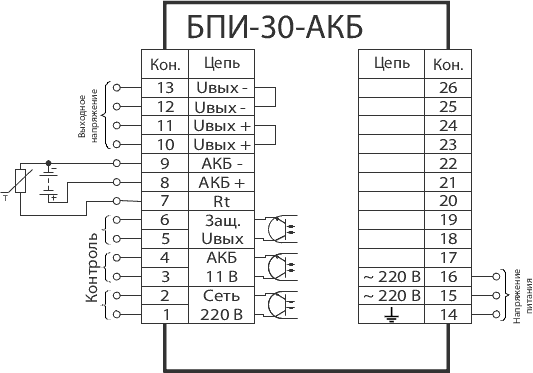

 Схемы электрических подключенийСхема подключения БПИ-30-АКБ

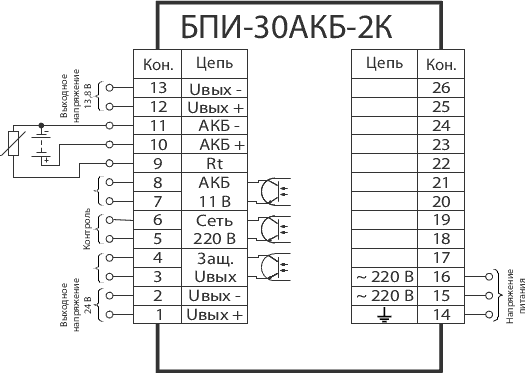

Схема подключения БПИ-30-АКБ-2К

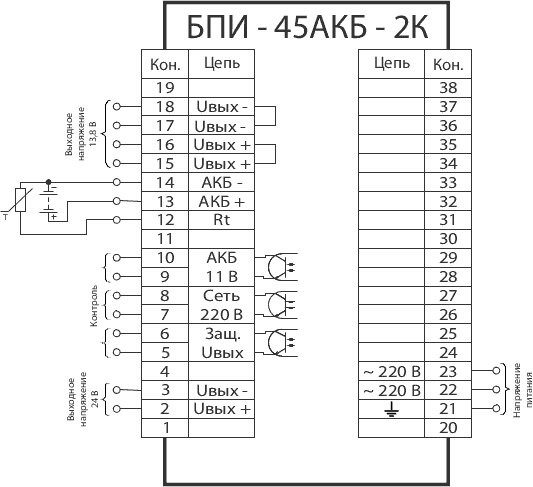

Схема подключения БПИ-45-АКБ-2к

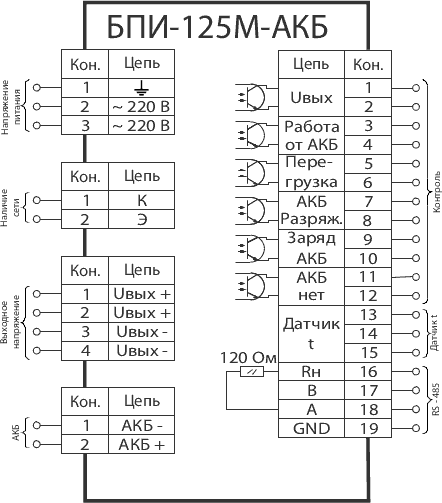

Схема подключения БПИ-125М-АКБ
 Условия эксплуатации
| Параметр |
Значение |
| Температура окружающего воздуха, °С |
−40...+50 |
| Степень защиты от пыли и влаги, по ГОСТ
14254 |
IP20 для БПИ-125М-АКБ IP30 для
БПИ-30-АКБ, БПИ-30-АКБ-2К, БПИ-45-АКБ-2К |
Гарантийные обязательства
Таблица 3
| Параметр |
Значение |
| Гарантийный срок эксплуатации, месяцы |
36 со дня ввода в эксплуатацию,
но не более 42 со дня изготовления |
Комплект поставки
Таблица 4
| Наименование |
Обозначение |
Количество |
Примечание |
| БПИ-30-АКБ (БПИ-30-АКБ-2К,
БПИ-45-АКБ-2К, БПИ-125М-АКБ) |
|
1 |
|
| Паспорт, Руководство по эксплуатации |
|
1 |
|
| Диск оптический с ПО |
|
1 |
для БПИ-125М-АКБ при наличии интерфейса
RS-485 |
| Датчик температуры |
|
1 |
по заказу (при наличии термокомпенсации) |
| Разъем (2 контакта) |
2EDGK-5.0-02P |
1 |
для БПИ-125М-АКБ |
| Разъем (3 контакта) |
2EDGK-5.0-03P |
1 |
| Разъем (4 контакта) |
2EDGK-5.0-04P |
1 |
| Разъем (2 контакта) |
15EDGK-3.81-02P |
7 |
| Разъем (3 контакта) |
15EDGK-3.81-03P |
1 |
| Разъем (4 контакта) |
15EDGK-3.81-04P |
1 |
для БПИ-125М-АКБ при наличии интерфейса
RS-485 |
| Рейка DIN |
NS35\7,5 |
м |
по заказу |
Пример обозначения при заказе
| БПИ-30-АКБ |
0 |
1 |
360 |
| 1 |
2 |
3 |
4 |
- Наименование.
- Наличие интерфейса (только для
БПИ-125М-АКБ):
- 0 — интерфейса нет;
- 1 — интерфейс «RS485».
- Наличие термокомпенсации напряжения заряда
АКБ:
- 0 — термокомпенсации нет (для заряда АКБ
в температурном диапазоне −0...+50 ºС);
- 1 — термокомпенсация есть (для заряда
АКБ в температурном диапазоне −40...+50 ºС).
- Дополнительная технологическая наработка
360 часов.
|
