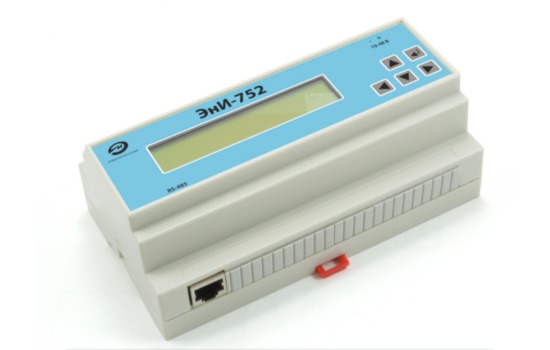

Текстовый индикатор оператора с клавиатурой ЭнИ-752 для ПЛК

Текстовый индикатор оператора с клавиатурой ЭнИ-752 для ПЛК

Отображение информации и внесение изменений в параметры процессов передаваемых по сети от оборудования, поддерживающего протокол MODBUS.

Технические характеристики

Таблица 1
Параметр	Значение
Диапазон напряжений питания постоянного тока, В	от 8 до 48
Потребляемая мощность, Вт	не более 2
Габаритные размеры, мм	158×88×58
Масса, г	не более 150
Конструктивное исполнение	пластмассовый корпус с установкой на рейку DIN

Элементы управления и индикации, габаритные размеры

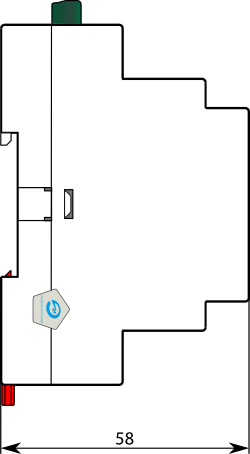

Боковая сторона

Боковая сторона ЭнИ-752

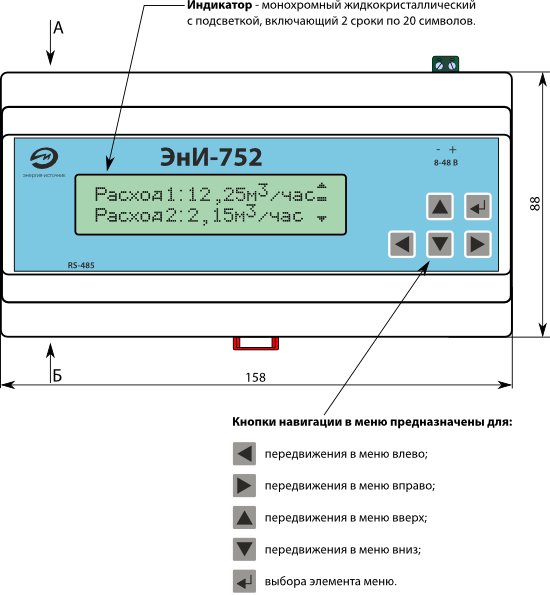

Лицевая сторона

Лицевая сторона ЭнИ-752

Интерфейсы связи

ЭнИ-752 по заказу может поставляться с интерфейсами RS-232 или RS-485.

Таблица 2
Тип	Количество	Диапазон скоростей обмена, бит/с	Протокол	Длина кабеля, м, не более
RS-232	1	от 4800 до 115200	MODBUS RTU	10
RS-485^*	1	от 4800 до 115200	MODBUS RTU	1200

^*для работы в качестве оконечного устройства имеется встроенное нагрузочное сопротивление 120 Ом.

Схемы электрических подключений

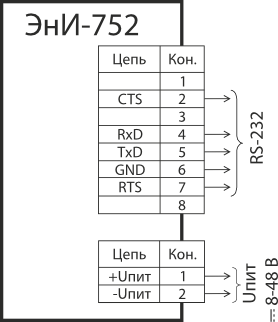

Общая схема подключения ЭнИ-752 с интерфейсом RS-232

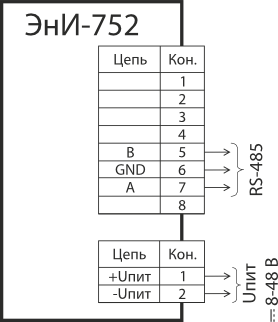

Общая схема подключения ЭнИ-752 с интерфейсом RS-485

Схема кабеля для подключения к ЭнИ-402

Имеется возможность подключения ЭнИ-752 (интерфейс RS-485) непосредственно к ПК через интерфейс USB при помощи преобразователя интерфейсов ЭнИ-402 (RS-485-USB). Данный тип подключения может быть использован при необходимости конфигурирования прибора.

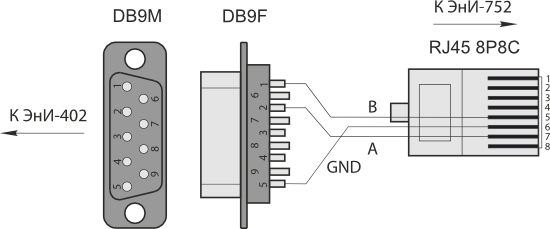

Схема кабеля для подключения ЭнИ-752 к ЭнИ-402

Электрические разъемы

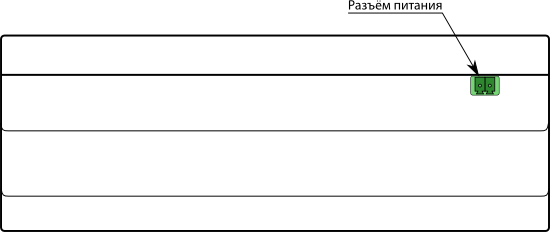

Расположение разъемов на верхней стороне (вид А)

Расположение разъемов ЭнИ-752 на верхней стороне

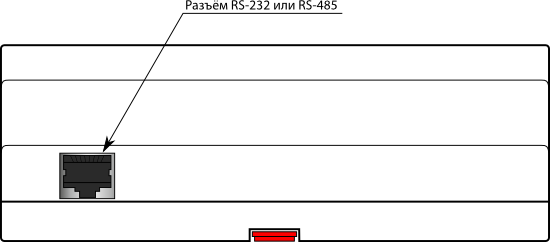

Расположение разъемов на нижней стороне (вид Б)

Расположение разъемов ЭнИ-752 на нижней стороне

Разъем питания (15EDGR-3.81-02P)

Разъем RS-232 или RS-485 (JAC184 8P8C)

Условия эксплуатации

Таблица 3
Параметр	Значение
Температура окружающего воздуха, °С	от −10 до +70
По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931-2008	С3
По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р 52931-2008	N2
Степень защиты от пыли и влаги, по ГОСТ 14254	IP20

Гарантийные обязательства

Таблица 4
Параметр	Значение
Гарантийный срок эксплуатации, месяцы	36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления

Комплект поставки

Таблица 5
Наименование	Обозначение	Количество	Примечание
Паспорт, Руководство по эксплуатации		1
Разъем (2 контакта)	15EDGK-3.81-02P	1
Диск оптический с документацией и ПО		1
Рейка DIN	NS35\7,5	м	по заказу

Пример обозначения при заказе

ЭнИ-752	1	360
1	2	3

Наименование.
Наличие интерфейса:
1. интерфейс RS-232;
2. интерфейс RS-485.
Дополнительная технологическая наработка 360 часов (по заказу).

Заказать ЭнИ-752 Текстовый индикатор оператора с клавиатурой для ПЛК
