Преобразователи разности давлений
ДМЭ-МИ, ДМЭУ-МИ, ДМЭР-МИ
 Предназначены
для преобразования в унифицированный токовый сигнал:
– разности давлений жидких и газообразных сред, пара;
– уровня жидкости;
– расхода жидких и газообразных сред, пара.
Приборы имеют исполнение для АЭС; ремонтопригодны.
Типы
ДМЭ-МИ – преобразователь разности
давлений – перепадомер
ДМЭУ-МИ – преобразователь разности давлений – уровнемер
ДМЭР-МИ – преобразователь разности давлений – расходомер
Основные
технические характеристики
|
1. Предельные
номинальные перепады
давления:
ДМЭ-МИ, кгс/см2
ДМЭУ-МИ, кгс/см2
ДМЭР-МИ, кгс/см2
|
0,04; 0,063; 0,1; 0,16; 0.25; 0,4;
0,63; 1; 1,6; 2,5; 4; 6,3; 10; 16
0,04; 0,063; 0,1; 0,16; 0.25; 0,4;
0,63; 1; 1,6; 2,5
0,04; 0,063; 0,1; 0,16; 0.25; 0,4;
0,63; 1; 1,6; 2,5; 4; 6,3
|
|
2. Единицы измерения
расхода |
кг/ч; т/ч; м3/ч;
л/ч |
|
3. Предельно
допускаемое рабочее
избыточное давление, кгс/см2 |
25; 100; 160; 250; 320; 400
|
|
4. Классы точности
|
1; 1,5 |
|
5. Питание –
переменный ток:
напряжение, В
частота, Гц |
220
50±1; 60±1 |
|
6. Выходной сигнал,
мА
для преобразователей уровня |
0…5; 4…20
5…0; 20…4 |
|
7. Температура
окружающей среды, °С |
15…35; 5…60
|
|
8. Относительная
влажность, %, не более |
98 |
|
9. Габаритные
размеры, мм |
282х160х230
|
|
10. Масса, кг, не
более |
10,5 |
|
11. Изготавливаются
по |
ТУ 25-02.102140-79
|
|
12. Код ОКП
|
42 1251 |
Оформление заказа
|
При заказе
дифманометра-расходомера, требующего расчета, Покупатель представляет
заполненную “Номенклатуру исходных данных для расчета диафрагмы”, а при
заказе дифманометра-уровнемера “Опросный лист”.
Методика заполнения “Номенклатуры исходных данных для расчета
диафрагмы” приведена в приложении 1.
При заказе дифманометра-расходомера, не требующего расчета,
Покупатель указывает тип дифманометра, предельный номинальный перепад
давления, рабочее избыточное давление, класс точности, выходной сигнал.
Пример заказа:
Дифманометр-расходомер
ДМЭР-МИ, предельный номинальный перепад 0,16 кгс/см2, рабочее
избыточное давление 25 кгс/см2, класс точности 1, выходной
сигнал 0-5 мА:
“ДМЭР-МИ-0,16 кгс/см2-25 кгс/см2, класс
точности 1, выходной сигнал 0-5 мА
ТУ 25-02.102140-79”.
При заказе дифманометра-уровнемера, не требующего определения
перепада давления, Покупатель указывает тип дифманометра, верхний предел
измерений уровня в “см” или “м” и рабочее избыточное давление, класс
точности, выходной сигнал.
Пример заказа:
Дифманометр-уровнемер
ДМЭУ-МИ, верхний предел измерения уровня 1000 см, рабочее избыточное
давление 25 кгс/см2, класс точности 1, выходной сигнал 5…0
мА:
“ДМЭУ-МИ-1000 см-25 кгс/см2, класс точности 1,
выходной сигнал 5…0 мА
ТУ 25-02.102140-79”.
При заказе дифманометра-перепадомера, Покупатель указывает тип
дифманометра, предельный номинальный перепад, рабочее избыточное
давление, класс точности, выходной сигнал.
Пример заказа:
Дифманометр-перепадомер
ДМЭ-МИ, предельный номинальный перепад 0,4 кгс/см2, рабочее
избыточное давление 25 кгс/см2, класс точности 1, выходной
сигнал 0…5 мА
ТУ 25-02.102140-79:
“ДМЭ-МИ-0,4 кгс/см2-25 кгс/см2, класс
точности 1, выходной сигнал 0…5 мА
ТУ 25-02.102140-79”. |

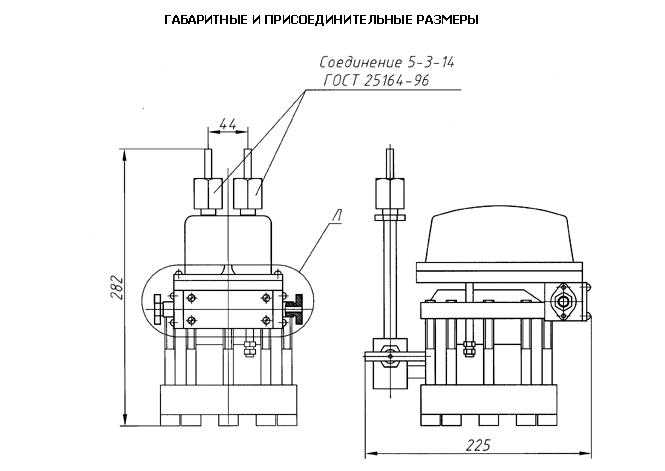

Габаритные и присоединительные размеры
|
