Преобразователь вихретоковый ПВТ

Преобразователь вихретоковый (ПВТ) предназначен для преобразования вибрационных и статических перемещений объектов в электрический сигнал в виде переменной и постоянной составляющих выходного напряжения.
ПВТ используется в составе контрольно-сигнальной аппаратуры КСА-15 для измерения уровня вибросмещения и осевого сдвига роторов из хромоникелевых ферромагнитных сталей диаметром свыше 50 мм с шероховатостью поверхности не более 0,8 мкм.

ПВТ предназначен для работы с деталями из ферромагнитных хромоникелевых сталей. Конкретная марка сталей согласовывается при заказе.
Преобразователь состоит из генератора и катушки индуктивной Иа5.777.019, поставляемой отдельно от генератора. Катушка своим торцом располагается на расстоянии (1,35±0,15) мм от контролируемого объекта. Длина кабеля между катушкой и генератором (4±0,5) м.
ПВТ может быть соединен с регистрирующей аппаратурой кабелем КВВБ 4x1,5 длиной не более 200 м.

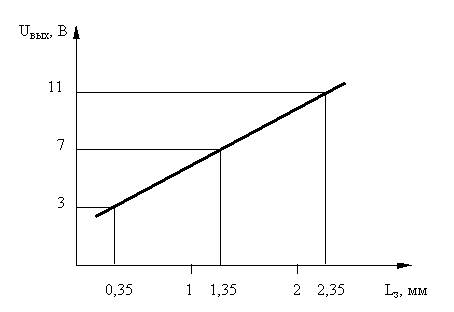

Номинальный коэффициент преобразования ПВТ К_пр = 4 В/мм.
Динамический диапазон измерения зазора L_з = (1,35±1) мм.
Основная погрешность преобразования не более 5% от диапазона измерения.
Питание ПВТ осуществляется от источника постоянного напряжения 24 В ± 1% с пульсациями не более 1 мВ.
Величина потребляемого тока не превышает 50 мА.

ПВТ состоит из катушки, располагаемой на месте измерения, и генератора, соединенного с катушкой кабелем.
ПВТ преобразует величину зазора между торцом индукционной катушки и объектом контроля в выходное напряжение постоянного тока.

Прибор рассчитан для эксплуатации в следующих условиях:
- температура окружающей среды от минус 30 до плюс 75°С;
- относительная влажность воздуха до 98% при плюс 35°С;
- атмосферное давление от 83 до 106 кПа.

Конструкция ПВТ выполнена в виде несущей платы круглой формы диаметром 114 мм, на ней установлены сборка трансформаторная АТ1 АВЛБ.671121.005 и перпендикулярно на специальных стойках 3 платы: плата А1 АВЛБ.687273.005, на которой собран собственно генератор А1, и платы А2 АВЛБ.687273.006, А3 АВЛБ.687273.007, на которых собрана схема корректировки выходной характеристики.
Платы выполнены с применением печатного монтажа.
Для связи с катушкой индуктивности Иа5.777.019, устанавливаемой на контролируемом объекте, используется коаксиальный кабель, который распаивается на лепестки XT1 (сигнальная жила) и XT2 (экран). Лепестки расположены на торце сборки трансформаторной.
Для связи с регистрирующей аппаратурой используются клеммы-стойки XT3, XT4, XT5, XT6, установленные на несущей плате: крайняя левая - XT6 (питание плюс 24 В), вторая слева - XT4 (питание минус 24 В), вторая справа - XT5 (выходной сигнал), крайняя правая - XT3 (экранная обмотка АТ1).
