Интегратор И-1

 Интегратор И-1Интегратор И-1 - это преобразующий и интегрирующий прибор, входящий в комплекс государственной системы промышленных приборов и средств автоматизации (ГСП).
Интегратор предназначен для определения суммарного количества продукта по его расходу при работе в комплекте с измерительными преобразователями расхода или определения суммарного количества электричества, поступающего на его вход.
Интегратор имеет расширенную номенклатуру входных сигналов и частотный выходной сигнал для сопряжения с информационно-измерительной системой учета и контроля энергии (ИИСЭ).
Интегратор относится к восстанавливаемым, ремонтируемым изделиям.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические данные

Параметр

Напряжение питающей сети, В

220(+22; -33)

Частота сети переменного тока, Гц

50±1

Мощность, потребляемая интегратором от сети, при номинальном значении напряжения, В.А, не более

8

Время установления рабочего режима, ч, не более

1

Масса интегратора, кг, не более

4

Пределы допускаемого изменения погрешности интегратора, вызванного отклонением температуры воздуха, окружающего интегратор, от (плюс 20 ± 2)° С до любой другой, в диапазоне от плюс 5 до плюс 50° С

± 0,3% на каждые 10°С изменения температуры

Пределы допускаемого изменения погрешности интегратора при отклонении напряжения питания от плюс 10 до минус 15% от номинального значения

± 0,15%

Время установления выходной частоты на выходе преобразователя "напряжение-частота" при ступенчатом изменении входного электрического сигнала постоянного напряжения, с, не более

2

Произвольно накапливаемый отсчет на электромеханическом счетчике при нулевом входном электрическом сигнале постоянного тока и напряжения

не более 2 единиц за 2 ч

Интегратор обеспечивает интегрирование входного электрического сигнала постоянного тока: 0 - плюс 5, 0 - плюс 20, плюс 4 - плюс 20 мА;
или постоянного напряжения: 0 - плюс 10 В по ГОСТ 26.011-80, поступающего от преобразователя при определении суммарного количества продукта;
или тока: 0 - плюс 5, 0 - плюс 20, плюс 4 - плюс 20 мА по ГОСТ 26.011-80 при определении суммарного количества электричества.
Верхние пределы входного электрического сигнала соответствуют верхним пределам преобразования расхода преобразователей, которые должны соответствовать значениям ряда R10 ГОСТ 8032-84, умноженным на 10-n, где n - любое целое число.
Интегратор имеет электромеханический счетчик суммарного количества продукта или количества электричества и частотный выходной сигнал по ГОСТ 26.010-80 для сопряжения с системами учета и контроля энергии ИИСЭ с длительностью импульса не менее 120 мс.
Пределы допускаемой относительной основной погрешности интегратора должны быть равны ± 0,4% в диапазоне от 10 до 100% изменения входных сигналов при значениях коэффициентов деления, приведенных в таблице.

Верхний предел преобразования G.10-nм3

Коэффициент деления

Значение частоты на выходе преобразователя "напряжение-частота", f, Гц

декадных делителей, К

верхних пределов, Кn

1,00

100
1000

2048

20480,0

1,25

10
100
1000

16384

20480,0

1,60

1000

128

20480,0

2,00

100
1000

1024

20480,0

2,50

10
100
1000

8192

20480,0

3,15

10
100
1000

8192

25804,8

4,0

1000

512

20480,0

5,0

100
1000

4096

20480,0

6,30

100
1000

4096

25804,0

8,0

1000

256

20480,0

ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ

По устойчивости к механическим воздействиям интегратор вибропрочен, соответствует группе исполнения L3 (диапазон частот в пределах от 5 до 25 Гц, амплитуда смещения 0,1 мм) по ГОСТ 12997-84.
По защищенности от воздействия окружающей среды интегратор выполнен в обыкновенном исполнении по ГОСТ 12997-84.
Интегратор устойчив к воздействию температуры от плюс 5 до плюс 50°С и относительной влажности воздуха 80% при плюс 35°С и более низких температурах, без конденсации влаги, в соответствии с ГОСТ 12997-84.
Установка интегратора не допускается во взрывопожароопасных помещениях.

КОМПЛЕКТНОСТЬ

Обозначение

Наименование

Кол-во

Примечание

АВЛБ.408849.001

Интегратор И-1

1



Комплект запасных частей

ОЮО.480.003ТУ

Вставка плавкая ВП1-1-0,25А

1



Эксплуатационная документация

АВЛБ.408849.001РЭ

Руководство по эксплуатации

1

На 10 шт. приборов

АВЛБ.408849.001ПС

Паспорт

1



ПРИНЦИП ДЕЙСТВИЯ

Принцип действия интегратора основан на преобразовании входного электрического сигнала постоянного тока или напряжения в частоту следования импульсов, считываемых отсчетным устройством (электромеханическим счетчиком).
Интегратор имеет гальванически отделенный от схемы транзисторный ключ, предназначенный для присоединения интегратора к системам учета и контроля энергии ИИСЭ.
Электрические параметры транзисторного ключа (транзистор КТ315Г):
- постоянное напряжение коллектор-эмиттер - не более 35 В;
- постоянный ток коллектора - не более 100 мА;
- остаточное напряжение коллектор-эмиттер - не более 0,7 В;
- полярность импульса (с коллекторной нагрузки) - положительная;
- длительность импульса - не менее 120 мс.
Частота следования импульсов соответствует частоте срабатывания электромеханического счетчика..

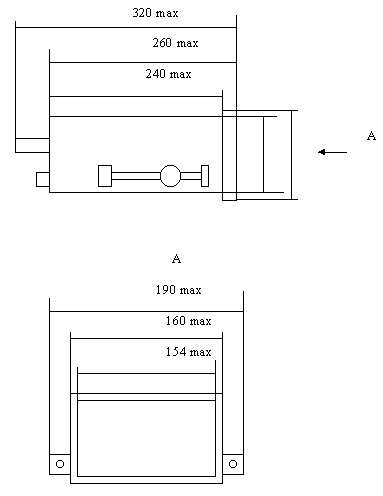

ГАБАРИТНЫЕ РАЗМЕРЫ


Вес: не более 4 кг.
