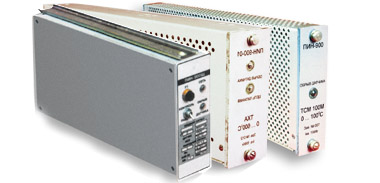

Преобразователи серии ПИН-900
Серия ПИН-900
Предназначены для преобразования сигналов
термопреобразователей сопротивления (далее - ТС) и преобразователей
термоэлектрических (далее - ТП) или нормирования сигналов постоянного
напряжения и тока в выходные сигналы постоянного напряжения и тока.
Область применения - системы регулирования технологических процессов в
энергетике, металлургии, химической, стекольной, нефтехимической,
газовой и других отраслях промышленности.
Преобразователи выпускаются
в восьми модификациях, отличающихся друг от друга конструктивными
особенностями и областями применения (таблица 1). Преобразователи с
буквой «И» в обозначении (ПИН-900И, ПИН-900-01И, ПИН-900ЩИ, ПИН-900ЩПИ)
содержат встроенные барьеры искрозащиты и имеют вид взрывозащиты
"искробезопасная электрическая цепь уровня ia".
Любая модификация
может быть изготовлена с классом точности 0,1 или 0,25.
Преобразователи имеют режим контроля исправности.
Преобразователи,
предназначенные для работы с ТС и ТП, обеспечивают сигнализацию обрыва
линии связи с датчиком и относятся к следующим исполнениям по ГОСТ
13384:
- по числу преобразуемых входных сигналов - одноканальное;
- по связи между входными и выходными цепями - без гальванической связи;
- по зависимости выходного сигнала от входного - с нелинейной
зависимостью, но с линейной зависимостью выходного сигнала от
преобразуемой температуры;
- по степени защищенности от электрических
помех - обыкновенное.
Преобразователи выполнены в металлическом
корпусе стоечного или щитового исполнения.
Преобразователи ПИН-900ЩП,
ПИН-900ЩПИ
обеспечивают сигналы предупредительной
сигнализации П1 и П2 (замыкание "сухих" контактов реле и зажигание
светодиодов "П1", "П2" на передней панели) в диапазоне от 5 до 100 %
верхнего предела изменения выходного сигнала преобразователя, когда
выходной сигнал преобразователя превышает уровень, заданный уставкой
1(сигнализация П1), и когда выходной сигнал преобразователя ниже уровня,
заданного уставкой 2 (сигнализация П2). Погрешность задания уставки ±2 %
от нормирующего значения выходного сигнала.
Серия ПИН-900-ДМ
Преобразователи измерительные нормирующие ПИН-900-ДМ, ПИН-900-ДМ-Щ
предназначены для непрерывного преобразования сигналов
дифференциально-трансформаторных первичных преобразователей давления с
выходным сигналом от 0 до 10 мГ в унифицированный выходной сигнал
постоянного тока (0 - 5) мА, (0 - 20) мА, (4 - 20) мА или постоянного
напряжения от 0 до минус 10 В, от 0 до 10 В.
По защищенности от
воздействия окружающей среды преобразователь выполнен в обыкновенном
исполнении по ГОСТ 12997.
По эксплуатационной законченности
преобразователь относится к изделиям третьего порядка.
По
метрологическим свойствам преобразователь относится к средствам
измерений.По связи между входными и выходными цепями преобразователь
относится к изделиям без гальванической связи. Преобразователь относится
к восстанавливаемым, ремонтируемым в условиях предприятия- изготовителя,
однофункциональным, одноканальным изделиям.
Степень защиты
преобразователя от проникновения твердых тел - IР20 по ГОСТ 14254.
Преобразователь не создает акустических шумов, уровень радиопомех
соответствует требованиям "Общесоюзных норм допускаемых индустриальных
помех [Нормы 1-87-9-87]".
Серия ПИН-900-ЩР
Преобразователи измерительные нормирующие ПИН-900ЩР-2,
ПИН-900ЩРИ-2,ПИН-900ЩР-3, ПИН-900ЩРИ-3 предназначены для линейного
преобразования унифицированного входного сигнала постоянного тока в два
(ПИН-900ЩР-2, ПИН-900ЩРИ-2) или три (ПИН-900ЩР-3, ПИН-900ЩРИ-3)
унифицированных гальванически развязанных сигнала постоянного тока.
ПИН-900ЩРИ-2, ПИН-900ЩРИ-3 имеют искробезопасные входные цепи уровня
"ia".
|
