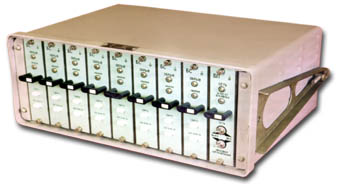

Сигнализатор температуры
СТС-136М
Сигнализатор температуры типа СТС-136М предназначен для контроля
и сигнализации в восьми точках температуры объекта насоса.
Сигнализатор состоит из одного блока питания БП и восьми блоков
сигнализации БС. К каждому блоку сигнализации БС может быть
подключен один из термопреобразователей сопротивления (в
дальнейшем - термопреобразователь) с номинальной статической
характеристикой преобразования 50П, 100П и 50М по ГОСТ 6651.
Термопреобразователи, в комплекте с которыми работает
сигнализатор, могут устанавливаться во взрывоопасных зонах всех
классов.
Сигнализатор предназначен для установки только вне взрывоопасных
зон помещений.
В качестве контрольного прибора используется логометр типа Л64И
с маркировкой взрывозащиты 04Т5/И с сетевым выпрямителем типа
СВ-4И с маркировкой взрывозащиты "выход И/4Т5". Допускается
замена на логометр аналогичного типа с маркировкой 04Т5/И.
По защищ?нности от воздействия окружающей среды и устойчивости к
механическим воздействиям сигнализатор выполнен в обыкновенном
исполнении по ГОСТ 12997 с искробезопасными входными цепями
уровня "ia" с маркировкой взрывозащиты ExiaIIC.
Прибор относится к изделиям, ремонтируемым в условиях
предприятия-изготовителя
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Технические данные
|
Параметр
|
|
Количество контролируемых сигнализируемых точек |
8
|
|
Время срабатывания сигнализатора при достижении
в контрольной точке температуры уставки, с, не более |
8
|
|
Время установления рабочего режима
сигнализатора, ч, не более |
0,5
|
|
Предел допускаемого значения основной
погрешности сигнализации |
не должен превышать 1%
|
|
Длина соединительной линии между
термопреобразователями и сигнализатором |
не более 80 м при сопротивлении каждого провода не более 2,5 Ом;
?мкость данной линии не должна превышать 0,08 мкФ, а е?
индуктивность - 0,2 мГн
|
|
Напряжение питания, В |
220 (+22;-33) |
|
Мощность, потребляемая сигнализатором, Вт, не более |
15 |
|
Диапазон контролируемых сигнализатором температур, °С |
от +30 до +200 |
|
Габаритные размеры, мм |
415х176х392 |
|
Масса сигнализатора, кг |
15 |
|
Средний срок службы, не менее, лет |
10 |
|
Установленный срок службы, не менее, лет |
5 |
|
