Датчик утечки Корунд-МДУ
|
Датчик утечки для выявления нарушений изоляции между
шиной заземления и искробезопасными цепями барьеров искрозащиты КОРУНД-М5ХХ.
К датчику может быть подключено одновременно 8 барьеров. Входы датчика
утечки соединяются с отрицательным входом каждого барьера. Отдельный
вход датчика утечки соединяется с шиной заземления. Опрос
искробезопасных цепей барьеров происходит в циклическом режиме: опрос
каждого входа длится 10 мксек через 200 мсек. В случае обнаружения
утечки (сопротивление между искробезопасной цепью и заземлением менее 50
кОм) на передней панели датчика загорается индикатор, соответствующий
номеру неисправной цепи и переключаются контакты реле для включения
сигнализатора.
Цепи датчика утечки изолированы от цепей питания
благодаря наличию преобразователя напряжения постоянного и оптронному
разделению сигнальных цепей.

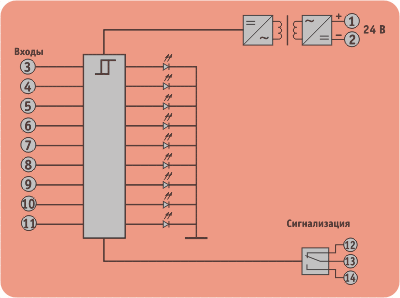

Схема подключения датчика утечки Корунд-МДУ
|
Датчик утечки Корунд-МДУ.
Внешний вид |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Напряжение питания постоянного тока, В
|
24±0.48
|
|
Количество входов
|
8
|
|
Входное сопротивление относительно шины заземления в период опроса
канала, кОм, не менее
|
30
|
|
Входное сопротивление относительно шины заземления между опросами,
кОм, не менее
|
10000
|
|
Длительность периода опроса, мксек, не более
|
30
|
|
Длительность цикла, мсек
|
200
|
|
Напряжение пробоя изоляции между входными и выходными цепями, В, не
менее
|
1500
|
|
Ток потребления, мА, не более
|
30
|
|
Максимальный коммутируемый ток реле, А
|
8
|
|
Диапазон рабочих температур,°С
|
0....+60
|
|
Габаритные размеры, мм
|
70х75х110
|
|
Масса, г, не более
|
100
|
|
Климатическое исполнение по ГОСТ 15150
|
УХЛ-3
|
|
Степень защиты по ГОСТ 14254
|
IP 30
|
Габаритно-присоединительные размеры датчика утечки
Корунд-МДУ
|
