Нормирующий шлюз передачи данных Корунд-НШ
|
Нормирующий шлюз передачи данных между последовательным портом
компьютера и активным барьером искрозащиты с гальванической развязкой
КОРУНД-М560. Шлюз подключается к последовательному порту компьютера
и обеспечивает гальваническую развязку между ним и барьерами
искрозащиты КОРУНД-М560.
Барьеры соединяются с шлюзом витой парой с экраном. Одновременно к шлюзу
могут быть подключены до 32 барьеров искрозащиты КОРУНД-М560 или других
преобразователей, имеющих интерфейс связи RS485. Для защиты входных
цепей шлюза от возможного появления сетевого напряжения на линиях связи
имеется клемма заземления.
Основой нормирующего шлюза передачи данных
КОРУНД-НШ является преобразователь МАХ1408В фирмы MAXIM (США), который
имеет в составе преобразователь напряжения, позволяющий гальванически
изолировать внешние цепи микросхемы, обращенные к линии связи.
Для блокировки передатчика микросхемы на время приема информации
используется сигнал RTS последовательного порта.

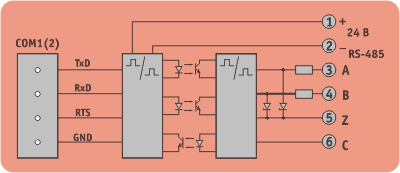

Схема подключения нормирующего шлюза передачи данных
Корунд-НШ
|
Нормирующий шлюз
передачи
данных Корунд-НШ.
Внешний
вид |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НОРМИРУЮЩЕГО ШЛЮЗА
ПЕРЕДАЧТ ДАННЫХКОРУНД-НШ
|
Напряжение питания постоянного тока, В
|
24±0.48
|
|
Входной интерфейс (со стороны компьютера)
|
RS232C
|
|
Выходной интерфейс (состороны линии связи)
|
RS485
|
|
Максимальная скорость передачи информации, Кбит/c
|
115.2
|
|
Нестабильность выходного напряжения, %, не более
|
2
|
|
Напряжение пробоя изоляции между входными и выходными цепями, В, не
менее
|
1500
|
|
Минимальное значение согласующего резистора, Ом
|
27
|
|
Ток потребления при Rсогл > 100 кОм, мА, не более
|
50
|
|
Ток потребления, мА при Rсогл =54 Ом, не более
|
100
|
|
Диапазон рабочих температур,°С
|
0....+60
|
|
Габаритные размеры, мм
|
45х75х110
|
|
Масса, г, не более
|
100
|
|
Климатическое исполнение по ГОСТ 15150
|
УХЛ-3
|
|
Степень защиты по ГОСТ 14254
|
IP 30
|
Габаритно-присоединительные размеры нормирующего шлюза
Корунд-НШ
|
