БРИС-М Блок разветвления и преобразования сигналов / Функциональная аппаратура / Каталог продукции

Блок разветвления и преобразования сигналов БРИС-М

Блок разветвления и преобразования сигналов БРИС-М предназначен для работы с измерительными преобразователями (например, с датчиками давления), имеющими унифицированный выходной сигнал постоянного тока. Блок разветвления и преобразования сигналов БРИС-М обеспечивает:

  • питание измерительных преобразователей по двух-, трех- или четырех-проводной линии связи, а также прием информации с измерительного преобразователя об измеряемом параметре в виде сигнала постоянного тока;
  • полную гальваническую развязку по питанию между каналами, а также между входными цепями и выходными каналами;
  • преобразование входных сигналов постоянного тока (0-5, 0-20,4-20 мА) в соответствующие выходные сигналы (0-5, 0-20 или 4-20 мА);
  • разветвление входных сигналов на гальванически разделенные между собой каналы;
  • визуальную индикацию значения выходных сигналов на цифровом табло (эти функции устанавливаются по требованию заказчика);
  • сигнализацию ухода значений выходных сигналов за предварительно устанавливаемые уровни.

Особенности БРИС-М:

  • Унифицированные входной и выходной сигналы 0-5 мА; 0-20 мА; 4-20 мА
  • Основная погрешность  ±0,1%
  • Гальваническая развязка входных и выходных цепей
  • Коэффициент разветвления до 3-х

БРИС-М на DIN-рейку
Блок разветвления и
преобразования сигналов БРИС-М.
Общий вид.

Область применения блоков БРИС-М: системы автоматического контроля, регулирования и управления технологическими процессами.

Отрасли применения: нефтяная промышленность; газовая промышленность; химическая промышленность; энергетика; коммунальное хозяйство и др.
Блок разветвления и преобразования сигналов БРИС-М используется для работы с датчиками с унифицированными сигналами постоянного тока. Блок обеспечивает питание датчика по двух- или трехпроводной схеме, гальваническое разделение входных и выходных цепей, разветвление входного сигнала по 1-3 независимым каналам с преобразованием диапазона изменения сигнала (4-20 мА в 0-5 или 0-5 мА в 4-20), корнеизвлекающую или линейную характеристику выходного канала, индикацию обрыва входной цепи. Блок может комплектоваться цифровыми индикатором входного сигнала, имеющим возможность установки двух уровней срабатывания порогового устройства с помощью кнопочной панели управления. Выходным сигналом в этом случае является переключение двух групп контактов электромеханического реле.
Блок БРИС-М имеет модульную структуру, состав которой определяется заказчиком. Постоянным элементом является входная плата, на которой размещен силовой трансформатор и входной преобразователь постоянного тока в частоту импульсов. Через плату коммутации напряжения питания информационный сигнал может быть передан на выходные устройства: линейные или пороговые. Линейных устройств (в том числе с корнеизвле-кающей характеристикой) может быть установлено от одного до трех, пороговое устройство - одно. При установке порогового устройства обязательно наличие цифрового индикатора входного сигнала.
Блок с линейными выходными устройствами также может комплектоваться цифровым индикатором входного сигнала, но без кнопочной панели управления. Возможно также сочетание одного линейного и одного порогового устройства.
Для расширения функциональных возможностей блок может быть снабжен платой предварительного усилителя для преобразования сигналов термосопротивлений и термопар. В этом случае цифровой индикатор выдает значение выходного токового сигнала в мА.
Блок БРИС-М рассчитан на работу с невзрывозащищенными датчиками и не имеет барьера искробезопасности.

УСТРОЙСТВО И РАБОТА: Блок разветвления и преобразования сигналов БРИС-М выполнен в корпусе, предназначенном  для установки на стандартную DIN-рейку TS35.

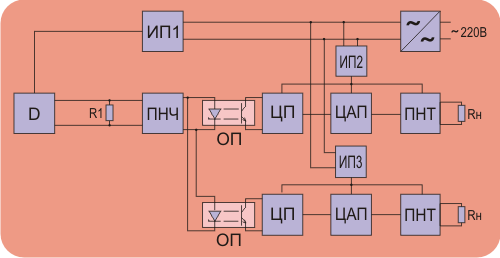

ФУНКЦИОНАЛЬНАЯ СХЕМА
Блок разветвления и преобразования сигналов БРИС-М. Функциональная схема

Обозначения на функциональной схеме:
ПНЧ - преобразователь напряжения в частоту;
ОП - оптронный преобразователь;
ЦП - цифровой преобразователь частоты F в код N;
ЦАП - цифро-аналоговый преобразователь кода N в напряжение U;
ПНТ- преобразователь напряжения в выходной ток;
R1 - входной нормирующий резистор; Rh - резистор нагрузки;
ИП - источник питания.

Выходы внешнего датчика D подключаются к входным клеммам 3,4 (3,4,5) разъема ХР2 блока. Питание датчика D осуществляется от источника питания блока ИП1, при этом выходной ток датчика поступает на нормирующий резистор, включенный на входе преобразователя напряжения в частоту ПНЧ.
Величина этого резистора:

  • 80 Ом для входного сигнала 4-20 мА;
  • 320 Ом для входного сигнала 0-5 мА.

Падение напряжения на нормирующем резисторе линейно преобразуется в частоту следования импульсов, поступающих на оптрон ОП. Благодаря оптрону ОП осуществляется гальваническое разделение входных выходных цепей блока. Частотный выходной сигнал с оптрона поступает на вход цифрового преобразователя ЦП, который преобразует его в 12-разрядный параллельный код.
12-разрядный параллельный код поступает на цифроаналоговый преобразователь ЦАП и далее в виде напряжения постоянного тока на преобразователь напряжения в ток ПНТ и нагрузку Rh, подключаемую к выходным клеммам 8, 9; 10,11; 12,13).

СХЕМЫ ПОДКЛЮЧЕНИЯ:

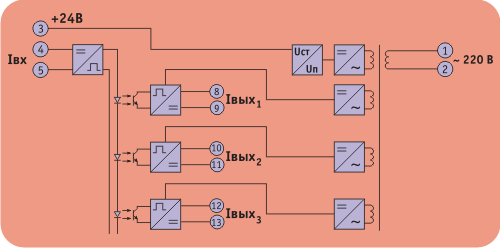

Блок разветвления и преобразования сигналов БРИС-М. Схема подключения блока разветвления и преобразования сигналов с тремя аналоговыми сигналами
Схема подключения  с тремя аналоговыми сигналами

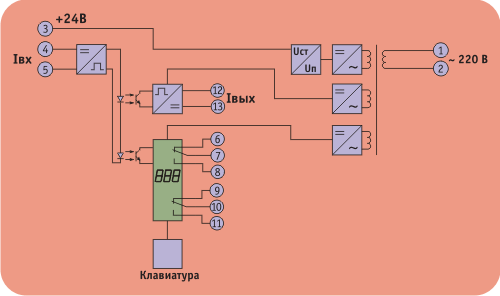

Блок распределения и преобразования сигналов БРИС-М. Схема подключения с одним линейным каналом и одним пороговым устройством с индикатором
Схема подключения с одним линейным каналом
и одним пороговым устройством с индикатором

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон изменения входного сигнала, мА

Диапазон изменения выходного сигнала в линейном канале, мА

Количество входных сигналов

Количество гальванически разделенных выходных каналов:

по каждому входному каналу для блоков с одним входным каналом

Предел основной погрешности преобразования    в линейных каналах, %, не более

Предел основной погрешности преобразования в линейных каналах с корнеизвлечением, %, не более

Погрешность установки уровня срабатывания в пороговом устройстве, % , не более

Пульсация выходного сигнала, % ДИВС в диапазоне 10 Гц– 1 МГц, не более

Входное сопротивление, Ом:

для входного сигнала 4–20 мА

для входного сигнала 0–5 мА

Напряжение питания датчика, В

Сопротивление нагрузки для выходных цепей блока, кОм :

для выходного сигнала 4–20 мА, не более

для выходного сигнала 0–5 мА,  не более

Потребляемая мощность, Вт,  не более

Напряжение питания сети переменного тока    50 Гц, В

Напряжение пробоя изоляции между входными и выходными цепями, В, не менее

Максимальный коммутируемый ток реле порогового устройства, А

Габаритные размеры, мм

Масса блока, кг, не более

Климатическое исполнение по  ГОСТ 15150

Степень защиты по ГОСТ 14254

Способ защиты от поражения электрическим током по ГОСТ 12.2.007

Группа исполнения по ГОСТ 12997

При эксплуатации БРИС-М допускаются воздействия:

  • синусоидальной вибрации с частотой от 5 до 25 Гц и амплитудой до 0,1 мм;
  • магнитных полей постоянного и переменного тока с частотой 50±1 Гц и напряженностью до 400 мА;
  • относительной влажности от 30 до 80% во всем диапазоне рабочих температур.

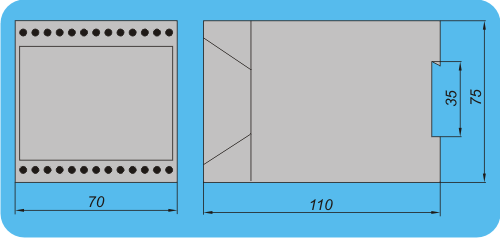

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Габаритно-присоединительные размеры БРИС-М на DIN-рейку
