Блок взрывобезопасного питания датчиков БПД-24-Ех (DIN)

Блоки взрывобезопасного питания датчиков БПД-24-Ех(DIN) предназначены для организации питания и искрозащиты сигнальных цепей двухпроводных датчиков с унифицированным выходным сигналом 4—20 мА постоянного тока.

БПД-24Ех(DIN) — блоки взрывобезопасного питания с входными искробезопасными цепями уровня «ia» или «ib» (в зависимости от вариантов исполнения), имеющие маркировку по взрывозащите: [Exia]IIC или [Exib]IIC, соответствуют требованиям ГОСТ Р51330.10-99 и предназначены для работы с двухпроводными промышленными датчиками, имеющими вид взрывозащиты «искробезопасная электрическая цепь».

Блоки БПД-24Ех(DIN) предназначены для монтажа на DIN – рейку 35мм.

Обеспечивают взрывобезопасное питание и искрозащиту электрических цепей двухпроводных датчиков с информативным выходным сигналом 4—20 мА постоянного тока, например:

  • КОРУНД-ДИ-Ех - датчик избыточного давления;
  • КОРУНД-ТМ-Ех - датчик температуры;
  • КОРУНД-ДД-Ех - датчик перепада давления;
  • КОРУНД-ТП-Ех - датчик температуры;
  • Сапфир 22- Ex;
  • Сапфир 22М-Ех;
  • МИДА-ДИ-01П-ЕХ;
  • МИДА-ДИ-02П-Ех;
  • Метран 43-Ех;
  • Метран 45-Ех;
  • Метран-200Т-Ех и другие.
блоки взрывобезопасного питания датчиков БПД-24-Ex (DIN). Датчики измерительные преобразователи давления КОРУНД

Область применения: системы автоматического контроля, регулирования и управления технологическими процессами; системы учета ресурсов.

Технические характеристики

Вид взрывозащиты

Искробезопасная электрическая цепь

Маркировка по взрывозащите

[Exib]IIC; [Exia]IIC

Максимальное выходное напряжение, В, не более

24

Выходной сигнал, мА

0-5; 4-20

Количество гальванически развязанных каналов

2

Наличие защиты от короткого замыкания

Да

Сопротивление нагрузки,кОм, не более:

для выходного сигнала 4-20 мА

для выходного сигнала 0-5 мА

1

2,5

Изменение значения выходного сигнала, вызванное изменением температуры окружающей среды от -10 до +70ОС

±0,1% на 10ОС

Максимальный выходной ток, мА, не более

120

Погрешность преобразования входного сигнала, %, не более

0,1

Допустимая длина кабеля линии связи, м, не более

1000

Потребляемая мощность, Вт, не более

7,5

Напряжение питания, В/Гц

~220/50

Масса блока, кг, не более

1,5

Климатическое исполнение

УХЛ-3 для температур от -10 до +70ОС

Класс защиты от поражения электрическим током

01

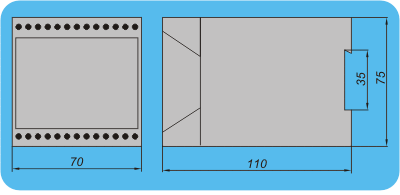

Габаритно-присоединительные размеры блока БПД-24Ех(DIN)

Блок взрывобезопасного питания датчиков для реечного монтажа БПД-24-Ex (DIN). Габариты. Продукция Стэнли - датчики давления, барьеры искрозащиты, блоки питания датчиков
