Блок взрывобезопасного питания датчиков БПД-24-Ex
 |
-
Напряжение питания 24 В
-
Выходной токовый сигнал 0...5
мА; 4...20 мА;
-
Погрешность преобразования 0,1%
-
Варианты исполнения ExiaIIC
или ExibIIC
-
Защита от короткого замыкания
|
| Блоки взрывобезопасного питания датчиков БПД-24-Ex предназначены
для организации питания и искрозащиты сигнальных цепей двухпроводных
датчиков с унифицированным выходным сигналом 4—20 мА постоянного тока. |
| БПД-24-Ex — блоки взрывобезопасного питания с входными искробезопасными
цепями уровня «ia» или «ib» (в зависимости от вариантов исполнения),
имеющие маркировку по взрывозащите: [Exia]IIC или [Exib]IIC,
соответствуют требованиям ГОСТ Р51330.10-99 и предназначены для работы
с двухпроводными промышленными датчиками, имеющими вид взрывозащиты
«искробезопасная электрическая цепь». |
| Обеспечивают взрывобезопасное питание и искрозащиту электрических цепей
двухпроводных датчиков (ДПД) с информативным выходным сигналом 4—20 мА
постоянного тока, например: |
- датчиков избыточного давления
КОРУНД-ДИ-Ex;
- датчиков температуры КОРУНД-ТМ-Ex;
- датчиков перепада давления
КОРУНД-ДД-Ex;
- датчиков температуры КОРУНД-ТП-Ex;
- Сапфир 22- Ex;
- Сапфир 22М-Ех;
- МИДА-ДИ-01П-ЕХ;
- МИДА-ДИ-02П-Ех;
- Метран 43-Ех;
- Метран 45-Ех;
- Метран-200Т-Ех и других.
Область применения :
- системы автоматического контроля;
- системы регулирования и управления
технологическими процессами;
- системы учета ресурсов.

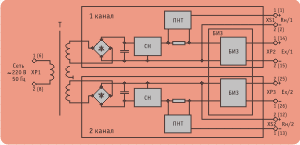

Структурная схема блока взрывобезопасного питания датчиков БПД-24-Ex
Технические
характеристики
|
Вид взрывозащиты
|
Искробезопасная электрическая цепь
|
|
Маркировка по взрывозащите
|
[Exib]IIC; [Exia]IIC
|
|
Максимальное выходное напряжение, В, не более
|
24
|
|
Выходной сигнал, мА
|
0-5; 4-20
|
|
Количество гальванически развязанных каналов
|
2
|
|
Наличие защиты от короткого замыкания
|
Да
|
|
Сопротивление нагрузки, кОм, не более:
для выходного сигнала 4-20 мА
для выходного сигнала 0-5 мА
|
1
2,5
|
|
Изменение значения выходного сигнала, вызванное изменением
температуры окружающей среды от -10 до +60°С
|
±0,1% на 10°С
|
|
Максимальный выходной ток, мА, не более
|
120
|
|
Погрешность преобразования входного сигнала, %, не более
|
0,1
|
|
Допустимая длина кабеля линии связи, м, не более
|
1000
|
|
Потребляемая мощность, Вт, не более
|
7,5
|
|
Напряжение питания, В/Гц
|
~220/50
|
|
Масса блока, кг, не более
|
1,5
|
|
Климатическое исполнение
|
УХЛ-3 для температур от -10 до +70°С
|
|
Класс защиты от поражения электрическим током
|
01
|

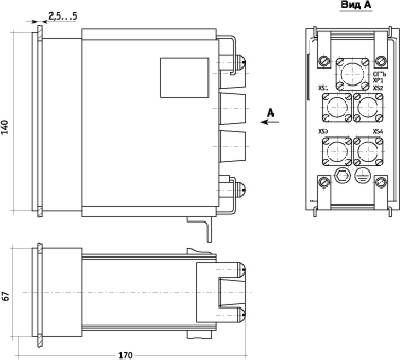

Габаритно-присоединительные размеры
блока питания датчиков БПД
|
