Реле давления (датчик давления с релейным выходом) Корунд-РДИ
|
Реле давления Корунд-РДИ предназначено
для формирования управляющих сигналов посредством замыкания (размыкания)
электрической цепи при достижении заданного уровня давления.
К выходным контактам реле давления Корунд-РДИ могут быть подключены
различные исполнительные механизмы:
- насосы
- клапаны
- задвижки
- другие механизмы.
Реле давления (датчики давления
с релейным выходом) Корунд-ДИ-001-Р выпускаются с верхними пределами
измерения давления Рном
от 20 кПа до 60 МПа.
Уровень срабатывания
задается трехпозиционным переключателем, установленным на плате
внутри корпуса датчика-реле давления.
При этом уровень срабатывания Реле давления может быть задан в размере
от 100% Рном до 30% Рном с шагом 10%:
|
Положение переключателя
|
Pном
|
|
0 0 0
0 0 1
1 0 0
1 0 1
0 1 0
0 1 1
1 1 0
1 1 1
|
-
100% (Pном)
-
90%
-
80%
-
70%
-
60%
-
50%
-
40%
-
30%
от
верхнего предела
измеряемого давления Pном.
|
|
 |
Технические характеристики реле давления Корунд-РДИ
|
Гистерезис срабатывания от верхнего предела измерения
|
5%
|
|
Выходной сигнал
|
Замыкание (размыкание) контактов
электромеханического реле с
повышенной нагрузочной способностью
|
|
Питание
|
Источник постоянного тока
24...36 В.
|
|
Потребляемая мощность, Вт, не более
|
0,6
|
|
Коммутируемая нагрузка, не менее
|
7,5А; 250V
|
|
Количество срабатываний, не менее
|
2·107
|
|
Диапазон рабочих температур, °С:
|
- 40...+ 80
|
|
Степень защиты
|
IP65
|
|
Масса, г, не более
|
170
|
|
Присоединение к магистралям давления
|
М24х1,5
М20х1,5
М12х1,5
М12х1
М10х1
G1/2''
G1/4''
K1/2''
K1/4''
другие варианты
|
|
Средний срок службы, лет
|
15
|
|
Материал, контактирующий с измеряемой средой
|
316L
|
Габаритно-присоединительные размеры реле давления Корунд-РДИ

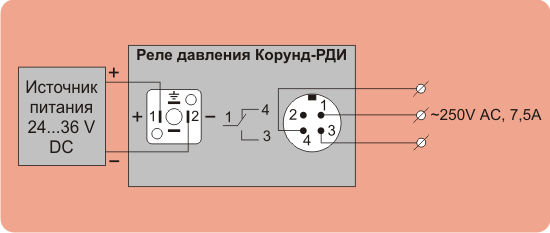

Схема внешних электрических соединений реле давления Корунд-РДИ
 |
Контакты 1, 4 нормально замкнуты
Контакты 1, 3 нормально
разомкнуты
|
|
