Барьер искробезопасности Корунд-М560

Барьер искробезопасности КОРУНД-М560 - активный барьер искрозащиты, предназначеный для питания и искрозащиты сигнальных цепей взрывозащищенных датчиков теплоэнергетических параметров (датчиков (преобразователей) давления, перепада давления, температуры и т.п.) с унифицированным выходным сигналом постоянного тока 4-20 мА, подключаемых по двухпроводной линии связи. Выходным сигналом барьера является сигнал стандарта RS485. Связь барьера с последовательным портом компьютера может осуществляться через нормирующий шлюз КОРУНД-НШ. Барьер имеет входную искробезопасную цепь уровня искрозащиты «ia» и маркировку типа «ExiaIIC/IIB X».

ВНИМАНИЕ!Все устройства, подключаемые к барьерам искробезопасности со стороны взрывоопасной зоны, должны иметь вид взрывозащиты "искробезопасная электрическая цепь".

ОПРЕДЕЛЕНИЕ: Искробезопасная электрическая цепь - это электрическая цепь,выполненная так, что электрический разряд не может воспламенить взрывоопасную среду с вероятностью большей 0,001 при предписанных условиях испытания.

Гальваническое разделение сигнальных цепей барьера и цепей питания осуществляется посредством преобразователя напряжения питания в переменное напряжение и наличию импульсного трансформатора. Разделение сигнальных цепей входа и выхода происходит благодаря преобразованию входного сигнала постоянного тока в частоту следования импульсов и передачи их через оптрон на микроконтроллер. В выходной цепи барьера присутствует устройство согласования уровней микроконтроллера и стандарта RS485. К одному нормирующему шлюзу может быть подключено до 32 барьеров КОРУНД-М560.

Активный барьер искрозащиты Корунд М560. Внешний вид. Датчики (преобразователи) давления и температуры Корунд. Блоки питания датчиков Корунд
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
параметры искробезопасной электрической цепи:
Вид взрывозащиты искробезопасная электрическая цепь
Маркировка взрывозащиты [Exia] IIC/IIB X
Максимальный ток короткого замыкания, мА 120
Максимальное выходное напряжение на клеммах искробезопасной цепи, В, не более 24
Максимальная внешняя емкость, мкФ, IIС/IIB 0.11/0.75
Максимальная внешняя индуктивность, мГн, IIC/IIB 1.5/6/0
Максимальное сопротивление кабеля, Ом 25
общие параметры:
Напряжение питания,В 24±0.48
Напряжение пробоя изоляции между входными и выходными цепями, В, не менее 1500
Ток потребления, мА 80
Диапазон изменения выходного сигнала, мА 4—20
Формат выходного сигнала 1 бит старт, 8 бит данные, 1 бит стоп
Скорость передачи информации, бит/сек (выбирается из ряда) 1200, 2400, 4800, 9600, 19200
Предел основной погрешности преобразования, %, не более 0.1
Предельная длина линии связи с нормирующим шлюзом, м 1200
Габаритные размеры, мм 45х75х110
Масса, г, не более 100
Диапазон рабочих температур ,°С 0....+60
Климатическое исполнение по ГОСТ 15150 УХЛ-3
Степень защиты по ГОСТ 14254 IP 30

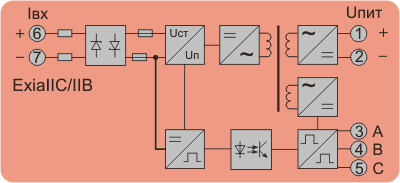

Функциональная схема барьера искрозащиты КОРУНД-М560

Функциональная схема барьера искрозащиты КОРУНД-М560

Габаритно-присоединительные размеры барьеров искрозащиты КОРУНД-М560 Активный барьер искрозащиты с гальванической развязкой Корунд-М560. Габаритно-присоединительные размеры
