Активный барьер искрозащиты
Корунд-М540
Назначение активного барьера искрозащиты КОРУНД М540:
-
работа с термометрами сопротивления типа ТСМ
,ТСП с градуировочными характеристиками по ГОСТ 6651-94,
подключаемыми по четырехпроводной линии связи.
Выходным сигналом активного барьера искрозащиты
КОРУНД-М540 является сигнал постоянного тока 4-20 (0-5) мА. Барьер
искрозащиты КОРУНД-М540 имеет входную искробезопасную электрическую
цепь уровня искрозащиты «ia» и маркировку типа «ExiaIIC/IIB X».
ВНИМАНИЕ! Все устройства, подключаемые к барьерам
искробезопасности со стороны взрывоопасной зоны, должны иметь вид
взрывозащиты "искробезопасная электрическая цепь".
ОПРЕДЕЛЕНИЕ: Искробезопасная электрическая цепь -
это электрическая цепь, выполненная так, что электрический разряд
не может воспламенить взрывоопасную среду с вероятностью большей 0,001
при предписанных условиях испытания.
|
 |

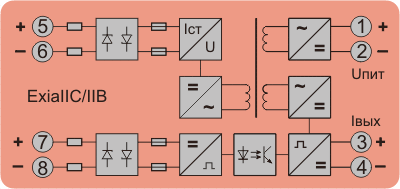

Функциональная схема активного барьера искрозащиты
с
гальванической развязкой каналов КОРУНД-М540
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ барьера искрозащиты КОРУНД-М540
|
Параметры искробезопасной электрической цепи:
|
|
Вид взрывозащиты
|
искробезопасная электрическая цепь
|
|
Маркировка взрывозащиты
|
[Exia] IIC/IIB X
|
|
Максимальный ток короткого замыкания, мА
|
120
|
|
Максимальное выходное напряжение на клеммах искробезопасной
цепи, В, не более
|
12
|
|
Максимальная внешняя емкость, мкФ, IIС/IIB
|
0.75/7.0
|
|
Максимальная внешняя индуктивность, мГн, IIC/IIB
|
5.25/21.0
|
|
Максимальное сопротивление кабеля, Ом
|
25
|
|
Общие параметры:
|
|
Напряжение питания,В
|
24±0.48
|
|
Напряжение пробоя изоляции между входными и выходными цепями, В,
не менее
|
1500
|
|
Сопротивление подключаемого терморезистора, Ом
|
50—500
|
|
Ток потребления, мА
|
60
|
|
Диапазон изменения выходного сигнала, мА
|
4—20 (0—5)
|
|
Предел основной погрешности преобразования, %, не более
|
0.25
|
|
Предельное сопротивление нагрузки, Ом
|
600 (2000)
|
|
Габаритные размеры, мм
|
45х75х110
|
|
Масса, г, не более
|
100
|
|
Диапазон рабочих температур ,°С
|
0....+60
|
|
Климатическое исполнение по ГОСТ 15150
|
УХЛ-3
|
|
Степень защиты по ГОСТ 14254
|
IP 30
|

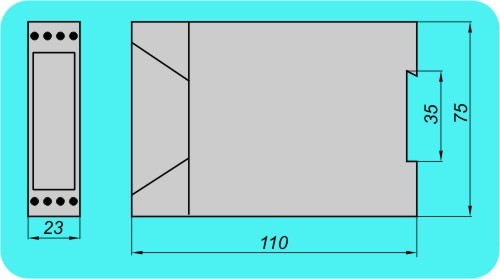

Габаритно-присоединительные размеры
активных барьеров
искрозащиты
с гальванической
развязкой КОРУНД-М540
|
