Активный двухканальный барьер искрозащиты Корунд-М530-2

Активный двухканальный барьер искрозащиты КОРУНД-М530 предназначен для питания и искрозащиты сигнальных цепей двух взрывозащищенных датчиков положения по стандарту DIN 19234 (NAMUR) c выходным сигналом постоянного тока 1-5.5 мА,или двух контактных датчиков подключаемых по двухпроводной линии связи. Выходным сигналом каждого канала барьера является релейный сигнал в виде переключения группы контактов электромеханического реле по достижению входным током значения 2±0.2 мА. Барьер имеет входные искробезопасные цепи уровня искрозащиты «ia» и маркировку типа «ExiaIIC/IIB X». ВНИМАНИЕ! Все устройства, подключаемые к барьерам искробезопасности со стороны взрывоопасной зоны, должны иметь вид взрывозащиты "искробезопасная электрическая цепь". ОПРЕДЕЛЕНИЕ: Искробезопасная электрическая цепь - это электрическая цепь, выполненная так, что электрический разряд не может воспламенить взрывоопасную среду с вероятностью большей 0,001 при предписанных условиях испытания. Активный барьер искрозащиты с гальванической развязкой Корунд-М530-2. Фото

Гальваническое разделение сигнальных цепей барьера и цепей питания осуществляется посредством преобразователя напряжения питания в переменное напряжение и наличию импульсного трансформатора. Разделение сигнальных цепей входа и выхода происходит благодаря передаче сигнала переключения порогового устройства через оптрон непосредственно на реле.

Уровень срабатывания порогового устройства соответствует величине входного тока 2±0.2 мА.

Барьер искрозащиты имеет также сигнализатор обрыва линии связи с датчиком. Сигнал о нарушении работоспособности линии возникает при падении тока в ней ниже уровня 0.1 мА. В отличие от одноканального барьера КОРУНД-М530 барьер КОРУНД-М532 имеет также в кажодм канале сигнализатор кототкого замыкания в линии, который выдает сигнал при повышении тока в линии свыше 6.0 мА.

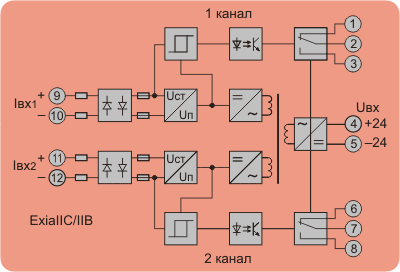

Функциональная схема барьера искробезопасности Корунд М530-2
(Двухканальный активный барьер искрозащиты с гальванической развязкой).

Корунд М530-2 (Двухканальный активный барьер искрозащиты с гальванической развязкой). Функциональная схема

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
параметры искробезопасной электрической цепи:
Вид взрывозащиты искробезопасная электрическая цепь
Маркировка взрывозащиты [Exia] IIC/IIB X
Максимальный ток короткого замыкания, мА 120
Максимальное выходное напряжение на клеммах искробезопасной цепи, В, не более 8.2
Максимальная внешняя емкость, мкФ, IIС/IIB 0.75/7.0
Максимальная внешняя индуктивность, мГн, IIC/IIB 5.25/21.0
Максимальное сопротивление кабеля, Ом 25
общие параметры:
Напряжение питания,В 24±0.48
Напряжение пробоя изоляции между входными и выходными цепями, В, не менее 1500
Погрешность установки уровня срабатывания %, не более 0,5
Ток потребления при срабатывании реле, мА, не более
50
Диапазон изменения входного сигнала, мА 1—5.5
Выходной сигнал одна группа переключающихся «сухих» контактов
Коммутируемая нагрузка, не менее 5A;  250V
Количество срабатываний, не менее 2·107
Габаритные размеры, мм 45х75х110
Масса, г, не более 100
Диапазон рабочих температур ,°С 0....+60
Климатическое исполнение по ГОСТ 15150 УХЛ-3
Степень защиты по ГОСТ 14254 IP 30

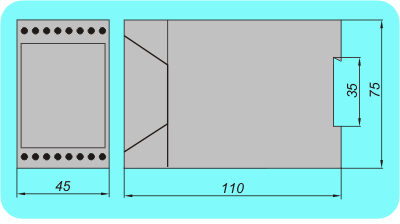

Габаритно-присоединительные размеры барьеров искрозащиты КОРУНД-М530-2

Активный барьер искрозащиты с гальванической развязкой Корунд-М530-2. Габаритно-присоединительные размеры


Заказать Корунд-М530-2 Активный двухканальный барьер искрозащиты
