Активный барьер искрозащиты
Корунд-М5
|
Активный барьер искрозащиты с
гальванической развязкой Корунд-М5 предназначен для питания
и искрозащиты сигнальных цепей взрывозащищенных датчиков
теплоэнергетических параметров (давления, перепада давления, температуры
и т.п.) с унифицированным выходным сигналом постоянного тока 4-20 мА,
подключаемых по двухпроводной линии связи. Выходным сигналом барьера
также является сигнал постоянного тока 4-20 (0-5) мА. Барьер имеет
входную искробезопасную цепь уровня искрозащиты «ia» и маркировку типа
«ExiaIIC/IIB X».
ВНИМАНИЕ! Все устройства, подключаемые
к барьерам искробезопасности со стороны взрывоопасной зоны, должны иметь
вид взрывозащиты "искробезопасная электрическая цепь".
|
 |
Гальваническое разделение сигнальных цепей барьера и цепей питания
осуществляется посредством преобразователя напряжения питания в переменное
напряжение и наличию импульсного трансформатора. Разделение сигнальных цепей
входа и выхода происходит благодаря преобразованию входного сигнала постоянного
тока в частоту следования импульсов и передачи их через оптрон с последующим
восстановлением уровня постоянного тока.

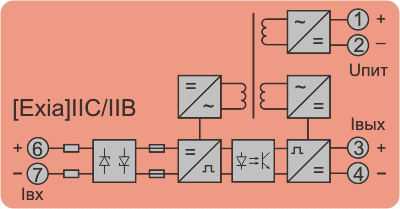

ФУНКЦИОНАЛЬНАЯ СХЕМА БАРЬЕРА ИСКРОЗАЩИТЫ КОРУНД-М5
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Параметры искробезопасной электрической цепи:
|
|
Вид взрывозащиты
|
искробезопасная электрическая цепь
|
|
Маркировка взрывозащиты
|
[Exia] IIC/IIB X
|
|
Максимальный ток короткого замыкания, мА
|
120
|
|
Максимальное выходное напряжение на клеммах искробезопасной
цепи, В, не более
|
24
|
|
Максимальная внешняя емкость, мкФ, IIС/IIB
|
0.11/0.75
|
|
Максимальная внешняя индуктивность, мГн, IIC/IIB
|
1.5/6/0
|
|
Максимальное сопротивление кабеля, Ом
|
25
|
|
общие параметры:
|
|
Напряжение питания,В
|
24±0.48
|
|
Напряжение пробоя изоляции между входными и выходными цепями, В,
не менее
|
1500
|
|
Предел основной погрешности преобразования, %, не более
|
0.1
|
|
Ток потребления, мА, не более
|
80
|
|
Диапазон изменения входного сигнала, мА
|
4—20
|
|
Диапазон изменения выходного сигнала, мА
|
4—20 (0—5)
|
|
Предельное сопротивление нагрузки, Ом
|
600 (2000)
|
|
Габаритные размеры, мм
|
22х75х110
|
|
Масса, г, не более
|
100
|
|
Диапазон рабочих температур ,°С
|
0....+60
|
|
Климатическое исполнение по ГОСТ 15150
|
УХЛ-3
|
|
Степень защиты по ГОСТ 14254
|
IP 30
|

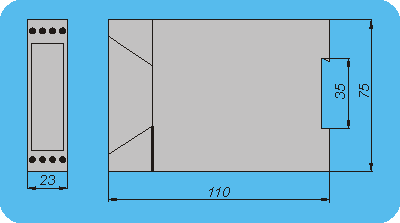

Габаритно-присоединительные размеры барьеров
искробезопасности ( барьеров взрывозащиты ) КОРУНД-М5**
ОПРЕДЕЛЕНИЕ: Искробезопасная
электрическая цепь - это электрическая цепь, выполненная
так, что электрический разряд
не может воспламенить взрывоопасную
среду с вероятностью большей 0,001 при предписанных условиях
испытания.
|
