Активные энергетические барьеры искрозащиты КОРУНД-М11 и КОРУНД-М12

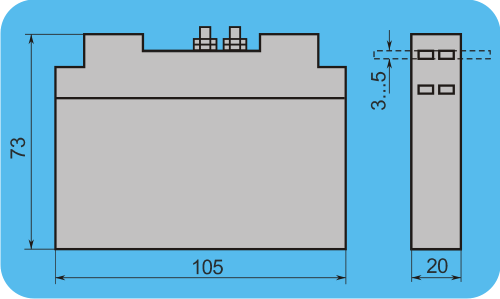

Активный барьер искрозащиты КОРУНД-М12 обеспечивает пониженное напряжение питания двухпроводных датчиков (до 12 В) и может использоваться для работы со взрывозащищенными тензопреобразователями.

ВНИМАНИЕ! Все устройства, подключаемые к барьерам искробезопасности со стороны взрывоопасной зоны, должны иметь вид взрывозащиты "искробезопасная электрическая цепь".

• системы автоматического контроля, регулирования и управления технологическими процессами;
• системы учета ресурсов в отраслях промышленности, связанных с получением, переработкой, использованием и хранением взрыво- и пожароопасных веществ и продуктов.

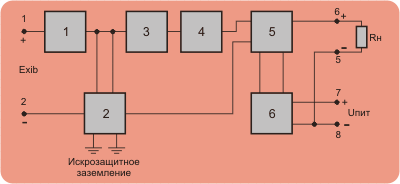

Функциональная схема активных барьеров искрозащиты КОРУНД

1. резистивный ограничитель тока короткого замыкания;
2. ограничитель напряжения на стабилитронах (диодах Зенера);
3. ограничитель тока, включающий плавкий предохранитель;
4. резистивный преобразователь входного тока в напряжение, подаваемое на
5. усилитель-преобразователь этого напряжения в выходной ток (0—5 или 4—20 мА), и
6. стабилизатор напряжения с оптоэлектронным ключом, обеспечивающий питание элементов барьера искрозащиты и датчика.

Мощностные характеристики всех резисторов активных барьеров искрозащиты Корунд-М11, Корунд-М12 выбраны с учетом регламентируемого запаса по мощности, принятого в искробезопасных цепях. Функциональные элементы 1 и 2 схемы обеспечивают ограничение тока и напряжения на искробезопасном входе барьера искрозащиты до безопасных уровней в аварийных ситуациях. Для повышения надежности активного барьера искрозащиты цепочка стабилитронов в узле 2 продублирована. Ограничитель тока 3 в активном барьере искрозащиты служит для отключения искробезопасной цепи при возникновении на выходе активного энергетическогобарьера искрозащиты завышенных напряжений постоянного или переменного тока промышленной частоты. В узле 3 последовательно с плавким предохранителем типа ВПМ-2 установлен резистор для ограничения величины тока через указанный предохранитель при случайном попадании на барьер искрозащиты напряжения переменного тока величиной до 250 В. Этим исключается дуговой эффект в слаботочном плавком предохранителе. Узел 4 представляет собой прецизионный термостабильный резистор, с которого снимается напряжение, пропорциональное по величине току, протекающему в искробезо-пасной цепи. Это напряжение подается на усилитель-преобразователь 5, который служит для формирования выходного токового сигнала 0—5 мА или 4—20 мА (в зависимости от исполнения барьера) с заданной нагрузочной способностью. Стабилизатор напряжения 6 используется для организации питания двухпроводного датчика, а также активных элементов самой схемы активного барьера искрозащиты. Во входной цепи этого стабилизатора установлен оптоэлектронный ключ, обеспечивающий защиту искробезопасной цепи при коротком замыкании.
