Пассивный барьер искробезопасности Корунд-М21

Пассивные барьеры искрозащиты КОРУНД-М21 предназначены для работы с техническими средствами промышленной автоматики, не содержащими собственных источников электропитания (например, электропневматические преобразователи и позиционеры). Эти же барьеры искробезопасности могут использоваться для работы в информативных и управляющих каналах с частотными и импульсными сигналами напряжения любой полярности, следующих с амплитудой 4; 12; 24В. ВНИМАНИЕ! Все устройства, подключаемые к барьерам искробезопасности со стороны взрывоопасной зоны, должны иметь вид взрывозащиты "искробезопасная электрическая цепь". Пассивный барьер искробезопасности Корунд-М21
Пассивный барьер
искрозащиты Корунд-М21

Пассивные барьеры искрозащиты КОРУНД-М21 могут использоваться, например, совместно с датчиками избыточного давления КОРУНД-ДИ или с датчиками перепада давления КОРУНД-ДД

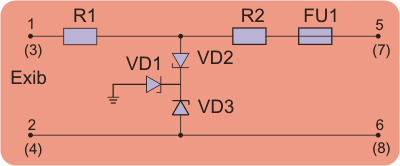

Функциональная схема пассивного барьера искрозащиты КОРУНД-М21 Функциональная схема пассивного барьера искрозащиты КОРУНД-М2

Барьеры искробезопасности КОРУНД-М21 являются двухканальным. Каналы функционально и схемотехнически идентичны. На схеме изображены только первые каналы барьеров искрозащиты. Нумерация клеммных колодок второго канала указана в скобках.

Для исключения влияния одного канала энергетического барьера на другой через общую шину заземления, а также увеличения их помехозащищенности при групповом монтаже, ограничительные стабилитроны (диоды Зенера) соединены «звездой». Для увеличения надежности цепочка стабилитронов (VD1-VD3) продублирована. Верхняя ветвь пассивного барьера искрозащиты КОРУНД-М21 (между клеммами 1-5 для первого канала и клеммами 3-7 для второго канала) имеет ограничительные резисторы R1 и R2, а также предохранитель FU1. Нижняя ветвь канала (между клеммами 2-6 первого канала и клеммами 4-8 второго канала) не содержит указанных ограничительных резисторов и предохранителя. Поэтому барьер искробезопасности КОРУНД-М21 реализует уровень взрывозащиты «ib». В пассивных барьерах искрозащиты КОРУНД-М21 используются стабилитроны (диоды Зенера) с достаточной по взрывозащите величиной мощности рассеивания.

Технические характеристики пассивных барьеров искрозащиты КОРУНД-М21
Тип барьера пассивный
Вид взрывозащиты Искробезопасная электрическая цепь
Маркировка взрывозащиты [Exib]IIC/IIB
Максимальное выходное напряжение на клеммах искробезопасной цепи, В, не более 24
Максимальный выходной ток короткого замыкания, мА 100
Количество каналов 2
Сопротивление ветвей каналов, Ом
Первая ветвь
Вторая ветвь
280
280
Вход    ЭП, ЭПП, реостаты, потенциометры.
 Безопасная зона - от датчиков опорных сигналов
Выход Входы измерительных устройств
Климатическое исполнение      УХЛ-3 (для температуры окружающей среды от -30ОС до +70ОС
Степень защиты корпуса IP30
Пассивные барьеры искробезопасности Корунд-М21 выпускаются в двух типах корпусов - для монтажа на шину заземления (Корунд-М21) и для реечного монтажа на стандартную DIN-рейку TS35  (Корунд-М21-DIN). Габаритно-присоединительные размеры
пассивных барьеров искрозащиты
КОРУНД-М21 и КОРУНД-М21-DIN

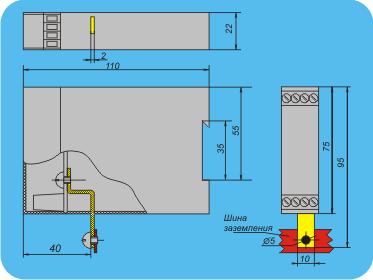

Пассивный барьер искробезопасности Корунд-М21. Габаритно-присоединительные размеры Пассивный барьер искробезопасности Корунд-М21-DIN. Габаритно-присоединительные размеры
Пассивный барьер искрозащиты
Корунд-М21
(для монтажа на шину заземления)
Пассивный барьер искрозащиты
Корунд-М21-DIN
(для монтажа на DIN-рейку)
