Датчики-реле избыточного давления Корунд-ДИ-001-Р
|
Датчик-реле избыточного давления
Корунд-ДИ-001-Р предназначен для формирования
управляющих сигналов посредством замыкания (размыкания) электрической
цепи при достижении заданного уровня давления.
К
выходным контактам датчика-реле давления
избыточного Корунд-ДИ-001-Р могут быть подключены различные
исполнительные механизмы:
- насосы
- клапаны
- задвижки
- другие механизмы.
Датчики-реле давления избыточного (датчики
давления избыточного с релейным выходом) Корунд-ДИ-001-Р выпускаются
с верхними пределами измерения давленияРном
от 20 кПа до 60 МПа.
Уровень
срабатывания задается трехпозиционным переключателем,
установленным на плате внутри корпуса датчика-реле давления избыточного.
При этом уровень срабатывания датчика-реле избыточного давления может
быть задан в размере от 100% Рном до 30% Рном с шагом 10%:
|
Положение переключателя
|
Pном
|
|
0 0 0
0 0 1
1 0 0
1 0 1
0 1 0
0 1 1
1 1 0
1 1 1
|
-
100% (Pном)
-
90%
-
80%
-
70%
-
60%
-
50%
-
40%
-
30%
от
верхнего предела
измеряемого давления Pном.
|
|
 |
Технические характеристики датчика-реле давления Корунд-ДИ-001-Р
|
Гистерезис срабатывания от верхнего предела измерения
|
5%
|
|
Выходной сигнал
|
Замыкание (размыкание) контактов
электромеханического реле с
повышенной нагрузочной способностью
|
|
Питание
|
Источник постоянного тока
24...36 V.
|
|
Потребляемая мощность, Вт, не более
|
0,6
|
|
Коммутируемая нагрузка, не менее
|
7,5 А; 250 V
|
|
Количество срабатываний, не менее
|
2·107
|
|
Диапазон рабочих температур, °С:
|
-40...+80
|
|
Степень защиты
|
IP65
|
|
Масса, г, не более
|
170
|
|
Присоединение к магистралям давления
|
М24х1,5
М20х1,5
М12х1,5
М12х1
М10х1
G1/2''
G1/4''
K1/2''
K1/4''
другие варианты
|
|
Средний срок службы, лет
|
15
|
|
Материал, контактирующий с измеряемой средой
|
316L
|

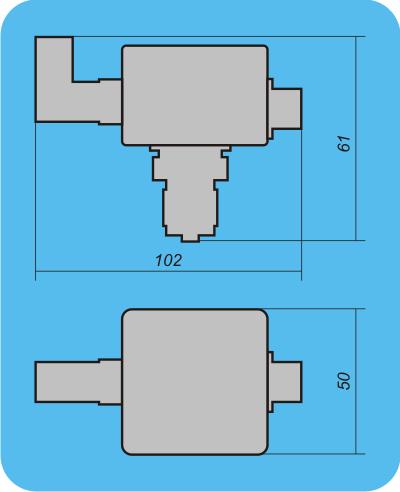

Габаритно-присоединительные размеры датчика-реле давления Корунд-ДИ-001-Р

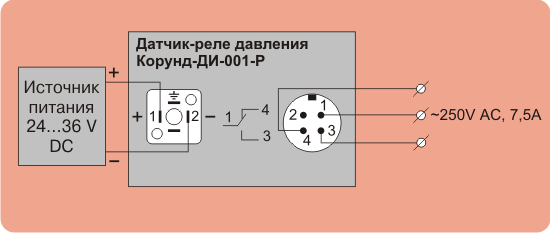

Схема внешних электрических соединений датчика-реле давления Корунд-ДИ-001-Р
 |
Контакты 1, 4 нормально замкнуты
Контакты 1, 3 нормально
разомкнуты
|
|
Заказать Корунд-ДИ-001-Р Датчики-реле избыточного давления
|
| |
