ОБЩИЕ СВЕДЕНИЯ:
Для
измерения давления газообразных и жидких, не сильно вязких и не
кристаллизирующихся сред, не агрессивных по отношению к медным
сплавам (вода, пар, газ, масло, керосин, бензин, дизельное топливо и
др).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальный диаметр корпуса:
40; 50; 63; 80; 100; 160;
250.
Класс точности:
|
диаметр
корпуса
|
40
|
50
|
63
|
100
|
160
|
250
|
|
класс
точности
|
2,5
|
2,5
|
1.5
2.5
|
1,0
1,5
|
1,0
1,5
|
1,5
|
Дополнительная погрешность при изменении темпера-
туры
окружающей среды от 20±2 °С в диапазоне рабо-
чих температур на
каждые 10 °С составляет не более
± 0,6 %.
Диапазоны измерений:
-1 ... 0 (0.6, 1.5, ... , 24), 0
... (0.6, 1, ... , 1000) бар, кгс/см2,
x 0.1 МПа или другие
эквивалентные единицы измере-
ния давления.
Допустимые температуры:
Окружающая среда: -
40…+60 °С.
Измеряемая среда: максимум
+160 °С.
Рекомендуемые диапазоны измерений давления:
Измеряемое давление от 25 до 75% от конечного значе-
ния шкалы.
Присоединение:
Медный сплав.
Измерительный элемент:
Трубчатая пружина Бурдона, медный
сплав.
Передаточный механизм:
Медный сплав.
Присоединения:
|
диаметр
корпуса
|
резьба
|
|
40
|
М10x1; G1/8; 1/8 NPT
|
|
50
|
М10x1; G1/8; 1/8
NPT; М12x1.5; G1/4; 1/4 NPT
|
|
63
|
М12x1.5; G1/4; 1/4 NPT
|
|
80
|
М12x1.5; G1/4; 1/4 NPT
|
|
100
|
М20х1,5; G1/2; 1/2 NPT;
G3/8; 3/8 NPT
|
|
160
|
М20х1,5; G1/2; 1/2 NPT;
G3/8; 3/8 NPT
|
|
250
|
М20х1,5; G1/2; 1/2 NPT
|
Циферблат:
Алюминий белого цвета, с
ограничительным штифтом,
шкала черного цвета.
Стрелка:
Алюминий черного цвета.
Корпус:
Сталь черного
цвета – стандарт: сталь красного, синего,
белого цвета – заказ.
Степень защиты приборов от воздействия твердых
частиц,
пыли и воды:
IP 43, IP 54
Стекло:
Инструментальное стекло, органическое стекло.
Кольцо:
Сталь черного цвета.
Опции:
Встроенный
демпфер (дроссель).
Очистка под кислород.
Дизайн шкалы по
запросу Заказчика (цветные, комбини-
рованные шкалы).
Дополнительные специальные шкалы фреоновые и др.
Задний крепежный
фланец.
Передний (фронтальный) крепежный фланец.
Скоба для
крепления на панели.
Проверка гелием.
Поверка.
ГАБАРИТНЫЕ РАЗМЕРЫ:

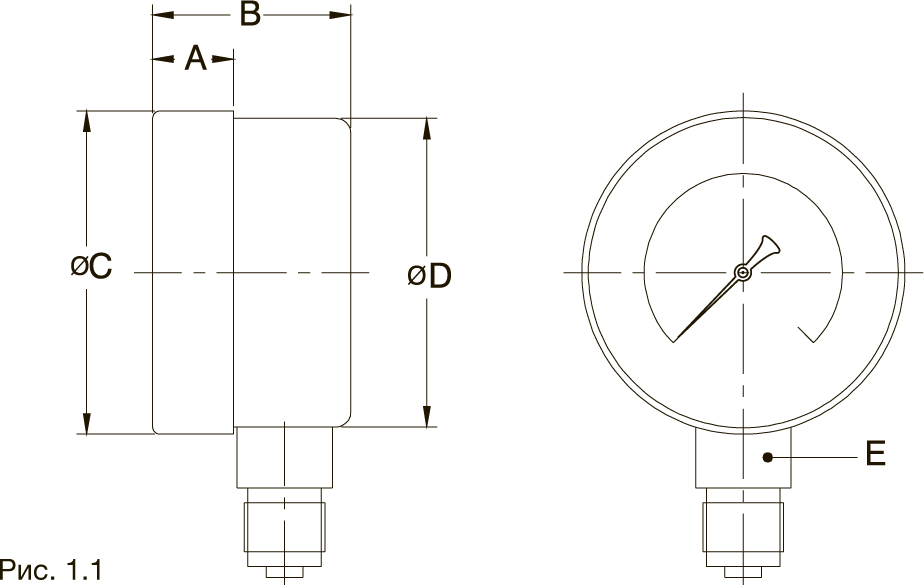

Исполнение Р (радиальный)
|
НД
|
A
|
B
|
0 С
|
0 D
|
E
|
Вес в гр (с коробкой)
|
|
40
|
10
|
26.5
|
44
|
42
|
12
|
81.5
|
|
50
|
10
|
29
|
53
|
52
|
14
|
101.0
|
|
63
|
12
|
29
|
63
|
62
|
14
|
120.0
|
|
80
|
12
|
35
|
78
|
76
|
14
|
195.0
|
|
100
|
13
|
35
|
100
|
98
|
22
|
443.0
|
|
160
|
16
|
43
|
160.5
|
158
|
22
|
695.0
|
|
250
|
37.5
|
51
|
252
|
249
|
22
|
1 580.0
|

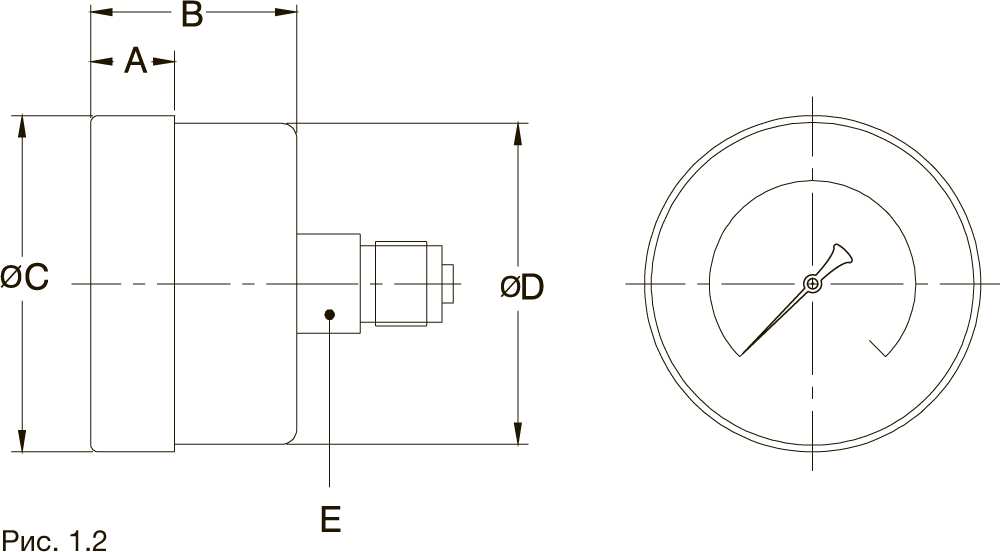

Исполнение Т (осевой)
|
NS
|
A
|
B
|
0 С
|
0 D
|
E
|
Вес в гр (с коробкой)
|
|
40
|
7
|
24
|
42
|
41
|
12
|
69.0
|
|
50
|
11
|
29
|
54
|
52
|
14
|
148.0
|
|
63
|
12
|
29.5
|
67
|
65.5
|
14
|
174.0
|
|
80
|
12
|
35
|
78
|
76
|
14
|
190.0
|
|
100
|
13
|
36
|
100
|
98
|
22
|
440.0
|
|
160
|
16
|
43
|
160.5
|
158
|
22
|
662.5
|

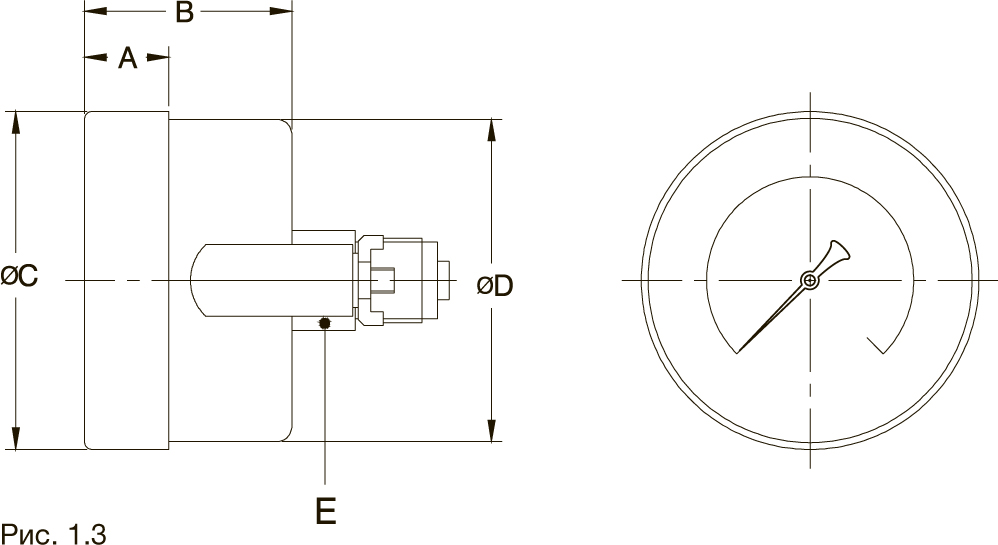

Исполнение ТC (осевой со скобой)
|
NS
|
A
|
B
|
0 С
|
0 D
|
E
|
Вес в гр (с коробкой)
|
|
40
|
7
|
24
|
42
|
41
|
12
|
120.0
|
|
50
|
11
|
29
|
54
|
52
|
14
|
210.0
|
|
63
|
12
|
29.5
|
67
|
65.5
|
14
|
240.0
|
|
100
|
13
|
36
|
99
|
97
|
22
|
410.0
|
|
160
|
16
|
43
|
165
|
164
|
22
|
720.0
|

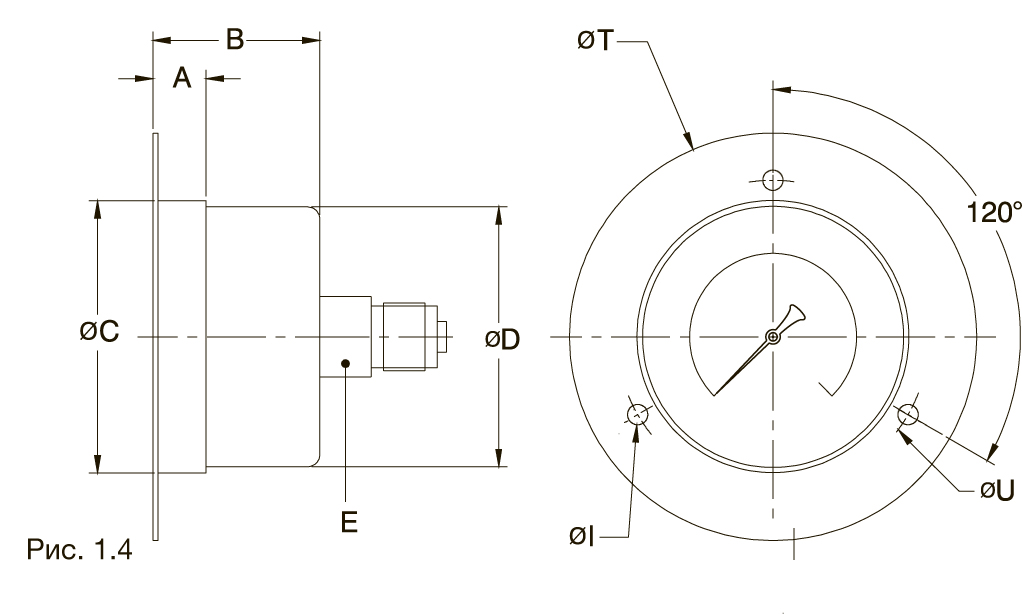

Исполнение ТПФ (осевой с передним фланцем)
|
NS
|
A
|
B
|
0 С
|
0 D
|
E
|
0 T
|
0 U
|
0 I
|
Вес в гр (с коробкой)
|
|
50
|
11
|
29
|
54
|
52
|
14
|
90
|
74
|
4
|
175.0
|
|
63
|
12
|
31
|
63
|
62
|
14
|
90
|
76
|
4
|
210.0
|
|
100
|
14
|
33
|
99
|
97
|
22
|
134
|
117
|
4
|
465.0
|
|
160
|
16
|
37
|
165
|
164
|
22
|
184
|
170
|
5
|
720.0
|

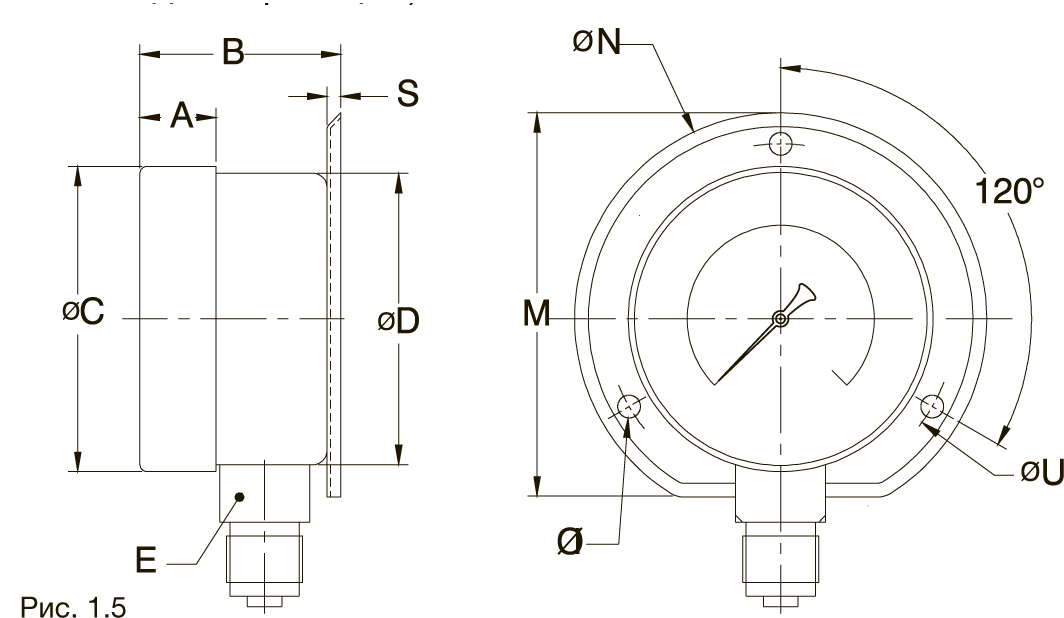

Исполнение РЗФ (радиальный с задним фланцем)
|
NS
|
A
|
B
|
0 С
|
0 D
|
E
|
M
|
S
|
0 N
|
0 U
|
0 I
|
Вес в гр (с коробкой)
|
|
63
|
12
|
30
|
63
|
62
|
14
|
80
|
5
|
88
|
76
|
5
|
160.0
|
|
80
|
12
|
40
|
78
|
76
|
15
|
100
|
5
|
115
|
98
|
8
|
250.0
|
|
100
|
13
|
36
|
99
|
97
|
22
|
117
|
1.2
|
132
|
118
|
6
|
455.0
|
|
160
|
16
|
47.5
|
165
|
154
|
22
|
181
|
7
|
195.5
|
-
|
-
|
729.5
|
|
250
|
37.5
|
55
|
252
|
259
|
22
|
280
|
8
|
288.5
|
-
|
-
|
2300
|
Основные диапазоны показаний
Таблица
№1
|
Диапазон измерения
|
Номинальный диаметр корпуса
|
|
(бар, кгс/см2, x 0.1 МПа)
|
40
|
50
|
63
|
80
|
100
|
160
|
250
|
|
0 ... 0,6
|
-
|
+
|
+
|
+
|
+
|
+
|
+
|
|
0 ... 1
|
-
|
+
|
+
|
+
|
+
|
+
|
+
|
|
0 ... 1,6
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
|
0 ... 2,5
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
|
0 ... 4
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
|
0 ... 6
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
|
0 ... 10
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
|
0 ... 16
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
|
0 ... 25
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
|
0 ... 40
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
|
0 ... 60
|
-
|
+
|
+
|
+
|
+
|
+
|
+
|
|
0 ... 100
|
-
|
+
|
+
|
+
|
+
|
+
|
+
|
|
0 ... 160
|
-
|
+
|
+
|
+
|
+
|
+
|
+
|
|
0 ... 250
|
-
|
+
|
+
|
+
|
+
|
+
|
+
|
|
0 ... 400
|
-
|
+
|
+
|
+
|
+
|
+
|
+
|
|
0 ... 600
|
-
|
-
|
-
|
-
|
+
|
+
|
+
|
|
0 ... 1000
|
-
|
-
|
-
|
-
|
+
|
+
|
+
|
|
-1 ... 0
|
-
|
+
|
-
|
-
|
+
|
+
|
+
|
|
-1 ... 0,6
|
-
|
-
|
-
|
-
|
+
|
+
|
+
|
|
-1 ... 1,5
|
-
|
-
|
-
|
-
|
+
|
+
|
+
|
|
-1 ... 3
|
-
|
-
|
-
|
-
|
+
|
+
|
+
|
|
-1 ... 5
|
-
|
-
|
-
|
-
|
+
|
+
|
+
|
|
-1 ... 9
|
-
|
-
|
-
|
-
|
+
|
+
|
+
|
|
-1 ... 15
|
-
|
-
|
-
|
-
|
+
|
+
|
+
|
|
-1 ... 24
|
-
|
-
|
-
|
-
|
+
|
+
|
+
|
+ - приборы изготавливаются
- - приборы не изготавливаются
Пример оформления заказа.
Пример 1
ДМ - 1 – 100 Р (0...16) кгс/см2, Кл.
1,5 М20х1,5/опции
Манометр деформационный с трубчатой пружиной
(ДМ),
модификация 1 (1), диаметр корпуса 100 мм (100), испол-
нение радиальное (Р), диапазон показаний 0...16 кгс/см2
(0...16кгс/см2), класс точности 1,5 (Кл. 1,5), присоедине-
ние
штуцер с наружной резьбой М20х1,5 (М20х1,5), да-
лее по запросу
могут указываться дополнительные оп-
ции, через /
Пример 2
ДМ - 1 - 160 РЗФ (0...1,0 МПа)
М20х1,5 / поверка
Манометр деформационный с трубчатой пружиной
(ДМ),
модификация 1 (1), диаметр корпуса 160 мм (160), ис-
полнение радиальное с задним фланцем (РЗФ), диапа-
зон показаний
0 ... 1,0 МПа (0 ... 1,0 МПа), класс точно-
сти 1,5
(0-16кгс/см2), присоединение штуцер с наружной
резьбой М20х1,5
(М20х1,5), далее по запросу могут ука-
зываться дополнительные
опции, через /, пример - По-
верка манометра
Пример 3
ДМ - 1 - 063 Т (0... 25) бар, кл.
1,5 / опции
Манометр деформационный с трубчатой пружиной (ДМ),
модификация 1 (1), диаметр корпуса 63 мм (063), испол-
нение
тыльное (осевое) (Т) (Р), диапазон показаний 0...25
бар (0...25
бар), класс точности 1,5 (Кл. 1,5), присоедине-
ние штуцер с
наружной резьбой G? (G?), далее по за-
просу могут указываться
дополнительные опции, через /
Пример 4
ДМ - 1 - 063 ТПФ (0...10) кгс/см2,
М12х1,5, 1,5 / поверка
Манометр деформационный с трубчатой
пружиной
(ДМ), модификация 1 (1), диаметр корпуса 63 мм (063),
исполнение осевое с передним фланцем (ТПФ), диапа-
зон показаний
0...10 кгс/см2 (0...10 кгс/см2), класс точ-
ности 1,5 (Кл. 1,5),
присоединение штуцер с наружной
резьбой М12х1,5 (М12х1,5), далее
по запросу могут ука-
зываться дополнительные опции, через /,
пример - По-
верка манометра
