Преобразователи давления МПЭ-МИ
 Предназначены
для преобразования в унифицированный токовый сигнал давления жидких и
газообразных сред, в т.ч. в условиях АЭС.
Основные
технические характеристики
|
1. Верхние
пределы измерения, кгс/см2 |
1; 1,6;
2,5; 4; 6; 10; 16; 25; 40;
60; 100; 160; 250; 400; 600 |
|
2. Классы
точности |
1; 1,5
|
|
3. Питание
– переменный ток:
напряжение, В
частота, Гц |
220
50±1; 60±1 |
|
4. Выходной
сигнал, мА |
0…5; 4…20
|
|
5.
Температура окружающей среды, °С |
15…35; 5…60
|
|
6.
Относительная влажность, %, не более |
98
|
|
7.
Габаритные размеры, мм |
225х160х266
|
|
8. Масса,
кг, не более |
4
|
|
9.
Изготавливаются по |
ТУ
25-02.102140-79 |
|
10. Код ОКП
|
42 1211
|
Оформление заказа
|
При заказе
необходимо указать:
- Тип преобразователя
- Верхний предел
измерения
- Класс точности
- Выходной сигнал
- Номер ТУ
|
Пример заказа:
Преобразователь МПЭ-МИ на верхний предел измерения 2,5 кгс/см2,
с классом точности 1, выходным сигналом 0…5 мА:
“Преобразователь МПЭ-МИ-2,5 кгс/см2, класс точности
1, выходной сигнал 0-5 мА
ТУ 25-02.102140-79” . |

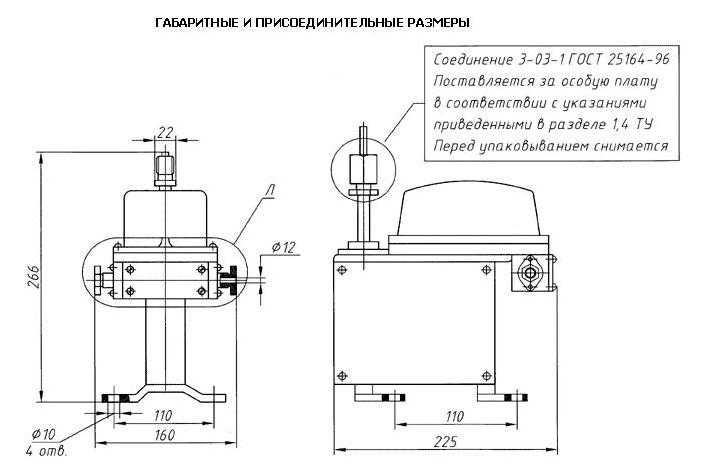

Габаритные и присоединительные размеры
|
