Краткие
технические данные:
Тип давления:
избыточное.
Диапазоны измерения: 0…2,5 (4…600)
бар, x0.1 МПа.
Основная погрешность: 0,5 % или
0,25 % от диапазона измерения.
Выходные сигналы: 4…20
mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC и другие.
Резьба
присоединения: М20х1,5
(нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
Чувствительный элемент: кремниевый тензорезистивный.
Температура измеряемой среды: -40…100
C.
Применение: общепромышленное.
Измеряемые среды: воздух, пар, жидкости и другие среды,
нейтральные к материалам датчика давления, имеющие контакт с измеряемой
средой.
Дополнительные характеристики и
возможности:
- Семи сегментный четырех разрядный светодиодный дисплей.
- Два
релейных выходы.
- Удобное и современное программное исполнение
управления функциями.
- Долговременная стабильность показаний,
калибровочных характеристик.
- Высокий показатель температурной
компенсации.
- Дополнительная высокая защита от короткого замыкания,
перепада напряжения и неправильного подключения.
- Надежная и прочная
конструкция.
- Возможность сборки с моделями разделителей сред компании
BD, а так же других производителей.
- Длительный срок службы.
Общие сведения:
Датчик
давления БД мод. МД представляет многофункциональное устройство, включающее
в себя: датчик давления с аналоговым выходным сигналом, программируемое реле
давления с двумя дискретными выходами, а так цифровой дисплей для
отображения данных и проведения настроек. Приоритетное направление
сферы применения данных датчиков пневматика и гидравлика. Среда измерения
неагрессивная к нержавеющей стали. Программное обеспечение позволяет
быстро и просто произвести конфигурирование дисплея. Датчик может работать в
качестве пикового детектора.
Возможна индивидуальная настройка диапазона под заказ. Пример: 0…9
Бар; -1… 600 Бар и др.
Области применения:
- Гидравлика, пневматика.
- Прессы, оборудование для опрессовки под давлением.
- Стендовые
испытания.
- Конструирование.
При сборе с
разделителем сред:
- Фармацевтика.
- Химическая
промышленность.
- Пищевая промышленность.
Технические параметры:
- Стандартные
диапазоны измерения давления:
Единицы измерения: бар; х 0,1 МПа – стандарт. Другие
единицы измерения заказ.
| -1...1.6 |
-1...10 |
0...4 |
0...25 |
0...160
|
| -1...2.5 |
-1...16 |
0...6 |
0...40 |
0...250 |
| -1...4 |
-1...25 |
0...10 |
0...60 |
0...400 |
| -1...6 |
0...2.5 |
0..16 |
0...100 |
0...600 |
- Тип давления: избыточное.
-
Максимальная перегрузка: 250 % от диапазона измерения.
- Выходной сигнал: 2-х проводное присоединение: 4…20
mA;
3-х проводное присоединение: 0…20 mA; 0…5 mA; 0…10 VDC; 0,5…4,5 VDC.
- Основная погрешность (нелинейность, гистерезис, вопроизводимость):
0.5% или 0,25%.
- Напряжение: 10…30
V.
- Сопротивление нагрузки: токовый выход:
2-х проводное: R max = [(UВ- UВ-min)/0.02] Ом;
3-х проводное : R max = 500 Ом;
вольтовый выход: R max = 10 кОм.
- Релейный выход количество: 2 независимых.
- Тип релейного выхода: PNP
– контакт, макс. ток 125 мА, защита от короткого замыкания.
-
Погрешность: ? 0.35% от
диапазона измерения.
- Воспроизводимость: ?
0.1% от диапазона измерения.
- Частота переключений:
макс. 10 Гц.
- Срок циклов: мин.
100х10 в 6 степени циклов нагружения
- Время задержки: выставляется
в диапазоне 0…100 с.
- Зависимость изменения напряжения питания и
сопротивления нагрузки на погрешность:
напряжение питания: ? ± 0.05 % диапазона измерения/10 В; сопротивление
нагрузки:
? ± 0.05 % диапазона измерения/кОм.
- Долговременная
стабильность: ? ±
0.1% диапазона измерения/год.
- Время отклика: ?
5 мс.
- Допускаемая приведенная погрешность по температуре: ±
0.75 % диапазона измерения;
± 0.07 диапазона измерения / 10 К.
- Диапазон температурной
компенсации: -10 … 80 C.
- Сопротивление изоляции: >100 Мом
-
Защита от короткого замыкания: постоянно.
- Обрыв соединения: датчик
не повреждается, но прекращает работать.
- Перегрузка по
напряжению: -120…150 D
постоянного напряжения (1с при 25 С).
- Электромагнитная
совместимость: излучение
и защищенность согласно EN 61326.
- Температура измеряемой среды:
-40 … 100 C.
- Температура окружающей среды:
-40…65 C.
- Температура хранения: -40…100
C.
- Виброустойчивость: 10
g.
- Ударопрочность: 100
g 11 мс.
- Варианты исполнения: DIN
разъем.
- Исполнение: IP
67.
- Резьба присоединения: М20х1,5
(нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
-
Материал штуцера: нержавеющая
сталь.
- Материал корпуса: нержавеющая
сталь.
- Материал уплотенения: витон.
- Материал мембраны: нержавеющая
сталь.
- Потребление тока: при токовом сигнале: 25
мА max; при вольтовом сигнале: 7 mA max.
- Вес: 210
гр.
- Установочное положение: любое.
- Срок службы: >
100x106 циклов нагружения.
- Средний срок службы: 12
лет.

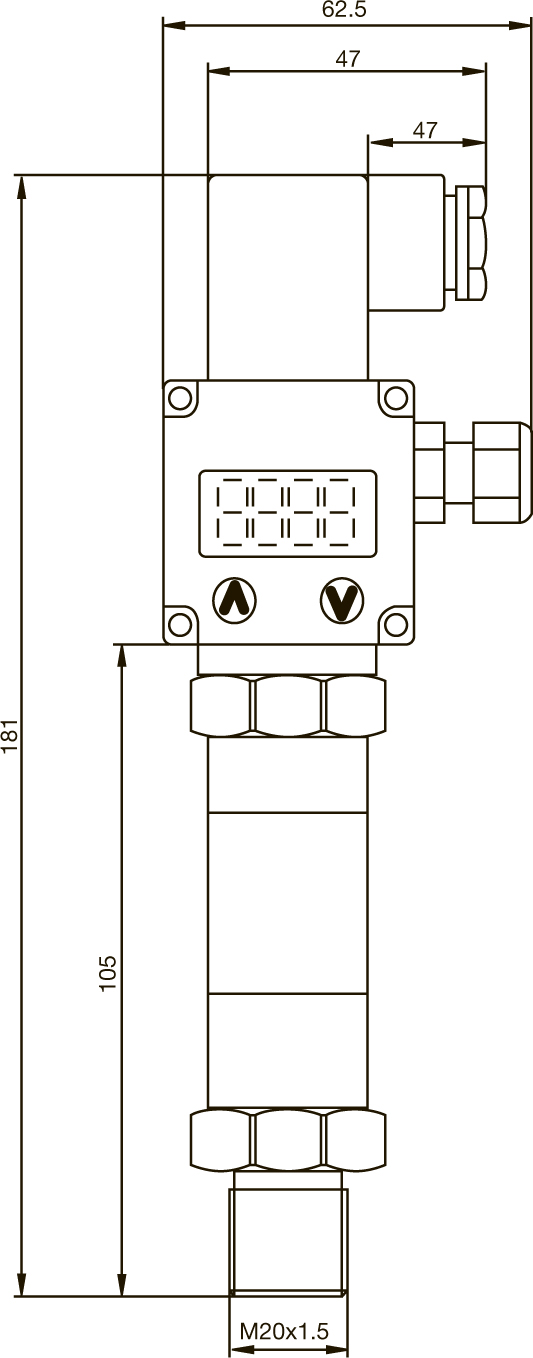

Габаритные и присоединительные размеры:
Стандартное исполнение с резьбой. Рис.1

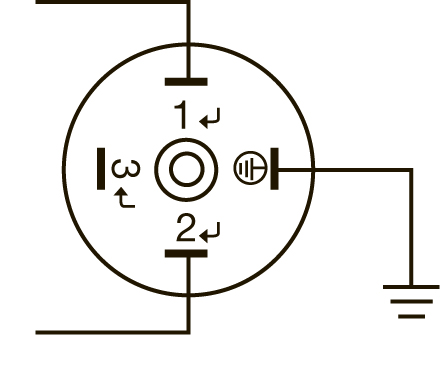

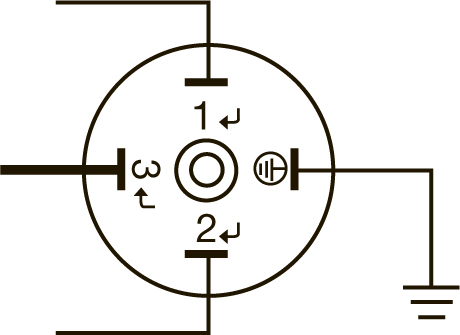

Электрическая схема подключения:
 |
 |
| 1 контакт - “Питание (+)” |
1 контакт - “Питание (+)”
|
| 1 контакт - “Питание (+)” |
2 контакт - “Питание ( -) и
выходной сигнал” |
| |
3 контакт - “Выходной сигнал
(+)”
|
Релейные выходы подключаются отдельно.
Пример оформления заказа:
- Тип прибора,
марка: БД мод. МД
- Измеряемое давление:
избыточное – И.
- Диапазон измерения: -1…1.6;
-1…2.5; -1…4; -1…6; -1…10; -1…16; -1…25; 0…2.5; 0…4; 0…6; 0…10; 0…16;0…25;
0…40; 0…60; 0…100; 0…250; 0…400; 0…600. Возможны другие диапазоны.
- Единицы измерения: бар,
МПа. Возможны другие единицы измерения.
- Погрешность: 0.5
% (стандарт), 0.25 %.
- Выходной сигнал: 4…20
mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC. Возможны другие выходные
сигналы.
- Электрическое присоединение: DIN
разъем– стандарт.
- Резьба присоединения: М20х1,5
(нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар). Возможны другие резьбовые
соединения.
Примеры:
- БД МД, И, (0...1,6 МПа),0.5, 4...20 мА, М20х1,5
- БД МД, И, (0…10 Бар),0.5, 0…10 VDC, G1/4
-
БД МД, И, (0...1.0 МПа), 0.5, 0...20 mA, М20х1,5
- БД
МД, И, (-1…0 Бар), 0,5, 4…20 mA, G1/2
