Датчик
(преобразователь) давления БД мод. ФМ
Краткие технические данные:
Тип
давления: избыточное, разрежение, абсолютное.
Диапазоны измерения: -1…0; -1…1 (1.6…25); 0…0,6 (1,0…600)
бар, x0.1 МПа.
Основная погрешность: 0,5
% или 0,25 % от диапазона измерения.
Выходные сигналы: 4…20
mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC и другие.
Резьба
присоединения: G 1/2 (нар); G3/4 (нар); G1 (нар).
Чувствительный элемент: кремниевый тензорезистивный.
Температура измеряемой среды: -40…150
C.
Применение: общепромышленное.
Измеряемые среды: воздух, пар, жидкости и другие среды,
нейтральные к материалам датчика давления, имеющие контакт с измеряемой
средой.
Дополнительные характеристики и возможности:
- Возможно изготовление различных вариантов электрических присоединений, а
так же резьбовых соединений к процессу, а так же специальное производство по
чертежам заказчика.
- Долговременная стабильность показаний,
калибровочных характеристик.
- Высокий показатель температурной
компенсации.
- Дополнительная высокая защита от короткого замыкания,
перепада напряжения и неправильного подключения.
- Надежная и прочная
конструкция.
- Настройка диапазона программным способом.
- Длительный
срок службы.
Общие сведения:
Датчики давления БД мод. ФМ разработаны специально для общепромышленного
применения. Небольшие габариты, прочная конструкция делают датчик давления
идеальным решением в машиностроении, управлении технологическими
процессами, лабораторных измерениях, в системах контроля качества и
тестирования материалов. Части датчика давления, которые имеют контакт
с измеряемой средой, изготовлены полностью из нержавеющей стали.
Датчик давления БД мод. ФМ всегда изготавливается с разделительной
мембраной, которая позволяет использовать для измерения вязких и
загрязненных сред, а так же в пищевом производстве.
Возможна
индивидуальная настройка диапазона под заказ. Пример: -1…10 Бар; -1… 400 Бар
и др.
Области применения:
- Машиностроение
- Гидравлика и пневматика
- Общепромышленное применение
- Пищевая
промышленность
Технические параметры:
- Стандартные диапазоны измерения давления:
Единицы измерения: бар; х 0,1 МПа – стандарт. Другие единицы измерения
заказ.
| -1...0 |
-1...4 |
0...0,6 |
0...4 |
0...25 |
0...160 |
| -1...1 |
-1...6 |
0...1 |
0...6 |
0...40 |
0...250 |
| -1...1,6 |
-1...10 |
0...1,6 |
0...10 |
0...60 |
0...400 |
| -1...2,5 |
-1...16
|
0....2,5 |
0...16 |
0...100 |
0...600 |
- Максимальная перегрузка: 0…0.6 (1) бар = 3 бар;
0…1.6 (2.5) = 6 бар; 0…4(6) = 20 бар; 0…10 (16,25) бар = 60 бар; 0…40 бар =
100 бар; 0…60 бар = 120 бар; 0…100 бар= 250 бар; 0…160 бар = 500 бар;
0…250 бар = 500 бар; 0 … 400 = 600 бар; 0 … 600 бар = 800 бар.
-
Тип давления: избыточное, разрежение.
- Выходной
сигнал: 2-х проводное присоединение: 4…20 mA;
3-х проводное присоединение: 0…20 mA; 0…5 mA; 0…10 VDC; 0,5…4,5 VDC.
- Основная погрешность (нелинейность, гистерезис,
вопроизводимость): 0.5% или 0,25%.
-
Напряжение: 10…30 V.
- Сопротивление нагрузки: токовый выход:
2-х проводное: R max =
[(UВ- UВ-min)/0.02]
Ом;
3-х проводное : R max = 500 Ом;
вольтовый выход: R max = 10 кОм.
- Зависимость
изменения напряжения питания и сопротивления нагрузки на погрешность:
напряжение питания: ? ± 0.05 % диапазона измерения/10 В; сопротивление
нагрузки:
? ± 0.05 % диапазона измерения/кОм.
-
Долговременная стабильность: ?
± 0.1% диапазона измерения/год.
- Время
отклика: ? 5 мс.
- Допускаемая приведенная погрешность по
температуре: ±
0.75 % диапазона измерения;
± 0.07 диапазона измерения / 10 К.
-
Диапазон температурной компенсации: -30
… 90 C.
- Сопротивление изоляции:
>100 Мом
- Защита от короткого замыкания: постоянно.
- Обрыв соединения: датчик
не повреждается, но прекращает работать.
-
Перегрузка по напряжению: -120…150
D постоянного напряжения (1с при 25 С).
-
Электромагнитная совместимость: излучение
и защищенность согласно EN 61326.
- Температура
измеряемой среды: -40 … 150 C.
-
Температура окружающей среды: -40…65 C.
-
Температура хранения: -40…100
C.
- Виброустойчивость: 10
g.
- Ударопрочность: 100
g 11 мс.
- Варианты исполнения: штепсельный
разъем Hirschman для кабеля диаметром 6-8 мм (DIN разъем); штепсельный
разъем Metripack; :штепсельный разъем 7 pins AVIATION PLUG.
-
Исполнение: IP 65; IP
67.
- Резьба присоединения: 0 …
0,6(1…350) бар = G1/2 (нар); G 1 (нар); G 3/4 (нар).
-
0 … 400(600) бар = G 1 (нар); G 3/4 (нар).
-
Материал штуцера: нержавеющая
сталь.
- Материал корпуса: нержавеющая
сталь.
- Материал уплотенения: витон.
- Материал мембраны: нержавеющая
сталь.
- Тип заполняющей жидкости:
не пищевое (силиконовое масло) – стандарт, пищевое – по запросу.
- Потребление тока: при токовом сигнале: 25
мА max; при вольтовом сигнале: 7 mA max.
- Вес: 140
гр.
- Установочное положение: любое.
- Срок службы: >
100x106 циклов нагружения.
- Средний срок
службы: 12 лет.

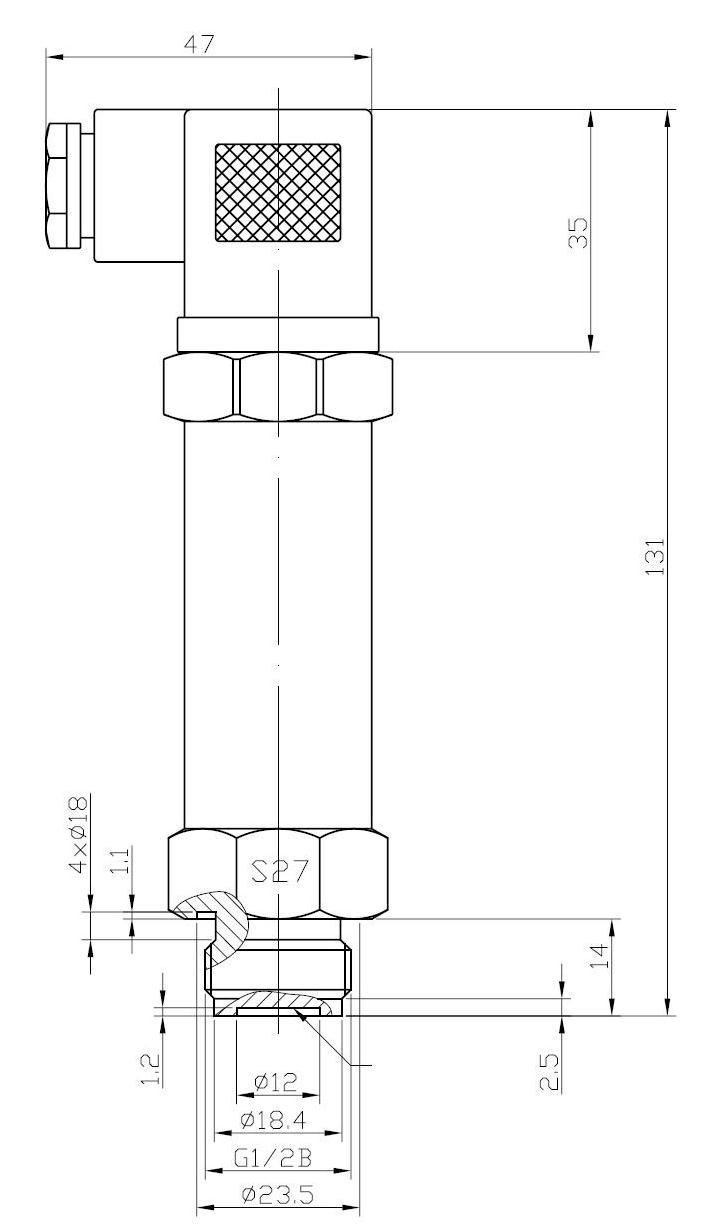

Габаритные и присоединительные размеры:
Стандартное исполнение с резьбой G1/2 (нар). Рис.1
Рис.1
Электрическая схема подключения:
- Двух проводная схема
присоединения.
|
-Трех проводная схема
присоединения.
|
 |
 |
1 контакт - “Питание (+)”
|
1 контакт - “Питание (+)”
|
| 2 контакт - “ выходной сигнал” |
2 контакт - “Питание ( -) и
выходной сигнал” |
| |
3 контакт - “Выходной сигнал (+)”
|
Пример оформления заказа:
- Тип прибора, марка: БД
мод. ФМ
- Измеряемое давление: избыточное – И.
- Диапазон измерения: -1…0; -1…1; -1…1.6; -1…2.5;
-1…4; -1…6; -1…10; -1…16; -1…25; 0…1; 0…1.6; 0…2.5; 0…4; 0…6; 0…10; 0…16;
0…25; 0…40; 0…60; 0…100; 0…250; 0…400; 0…600. Возможны другие диапазоны.
- Единицы измерения: бар,
МПа. Возможны другие единицы измерения.
- Погрешность: 0.5
% (стандарт), 0.25 %.
- Выходной сигнал: 4…20
mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC. Возможны другие выходные
сигналы.
- Электрическое присоединение: Hirschman
(DIN разъем) – стандарт, в коде заказа не указываем; Metripack – M; 7
pins AVIATION PLUG - AP.
- Резьба присоединения: М20х1,5
(нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар). Возможны другие резьбовые
соединения.
Примеры:
-
БД ФМ, И, (0...10 бар),0.5, 4...20 мА, G1/2
- БД ФМ,
И, (0…350 бар),0.5, 0…10 VDC, G1
- БД ФМ, И, (0...600
МПа),0.5, 4...20 мА, G3/4
- БД ФМ, И, (0...25
бар), 0.5, 0...20 mA, G 1/2
- БД ФМ, И, (0…0,6 бар), 0.5,
4…20 mA, G1/2
