Краткие
технические данные:
Тип давления:
избыточное, разрежение, абсолютное.
Диапазоны измерения:
-1…0; -1…1 (1.6…25); 0…1 (1.6…600) бар, x0.1 МПа.
Основная
погрешность:
0,5 % или 0,25 % от диапазона измерения.
Выходные сигналы:
4…20 mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC и другие.
Резьба
присоединения:
М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
Чувствительный элемент:
кремниевый тензорезистивный.
Температура измеряемой среды:
-40…150 C.
Применение:
общепромышленное.
Измеряемые среды:
воздух, пар, жидкости и другие среды, нейтральные к материалам датчика
давления, имеющие контакт с измеряемой средой.
Дополнительные характеристики и возможности:
- Возможно изготовление различных вариантов электрических присоединений,
а так же резьбовых соединений к процессу, а так же специальное производство
по чертежам заказчика.
- Долговременная стабильность показаний,
калибровочных характеристик.
- Высокий показатель температурной
компенсации.
- Дополнительная высокая защита от короткого замыкания,
перепада напряжения и неправильного подключения.
- Надежная и прочная
конструкция.
- Возможность сборки с моделями разделителей сред компании
BD, а так же других производителей.
- Настройка диапазона программным
способом.
- Длительный срок службы.
Общие
сведения:
Датчик давления БД мод. ПД-Р является
современным недорогим решением для всех отраслей промышлености, где возможно
его применение. Датчик преобразует давление рабочей измеряемой среды в
выходной электрический сигнал. Данный преобразователь позволяет
измерить абсолютное или избыточное давление в статическом или
динамическом режиме. Максимальное давление, на которое рассчитана
данная серия 600 бар. Корпус датчика изготовлен из высококачественной
нержавеющей стали. Материал уплотнение - витон.
Возможна индивидуальная настройка диапазона под заказ. Пример: 0…9 Бар; -1…
600 Бар и др.
Области применения:
- Коммунальное и газовое хозяйство.
-
Теплоэнергетика, ТЭЦ, теплопункты, теплосчетчики.
-
нефтяная, газовая, пищевая промышленость.
- электроприводы
с частотными преобразователя, гидропрессы и многое другое.
Технические параметры:
-
Стандартные диапазоны измерения давления:
Единицы измерения: бар; х 0,1 МПа – стандарт. Другие
единицы измерения заказ.
-1…0
|
-1…4
|
-1…25
|
0…4
|
0…25
|
0…160
|
|
-1…1 |
-1…6 |
0…1 |
0…6 |
0…40 |
0…250
|
-1…1.6
|
-1…10
|
0…1,6 |
0…10
|
0…60
|
0…400 |
-1…2.5
|
-1…16
|
0…2,5
|
0…16
|
0…100
|
0…600
|
- Тип давления: избыточное, абсолютное, разрежение .
- Максимальная
перегрузка: 150 % от диапазона измерения.
- Выходной
сигнал:
2-х проводное присоединение: 4…20 mA;
3-х проводное присоединение: 0…20 mA; 0…5 mA; 0…10 VDC; 0,5…4,5 VDC.
-
Основная погрешность (нелинейность, гистерезис, вопроизводимость):
0.5% или 0,25%.
- Напряжение: 10…30
V.
- Сопротивление нагрузки: токовый
выход: 2-х проводное: R max = [(UВ- UВ-min)/0.02] Ом;
3-х проводное : R max = 500 Ом;
вольтовый выход: R max = 10 кОм.
- Зависимость
изменения напряжения питания и сопротивления нагрузки на погрешность:
напряжение питания: ? ± 0.05 % диапазона измерения/10 В; сопротивление
нагрузки:
? ± 0.05 % диапазона измерения/кОм.
- Долговременная
стабильность: ? ±
0.1% диапазона измерения/год.
- Время отклика: ?
5 мс.
- Допускаемая приведенная погрешность по
температуре: ±
0.75 % диапазона измерения;
± 0.07 диапазона измерения / 10 К.
- Диапазон
температурной компенсации: -10
… 80 C.
- Сопротивление изоляции:
>100 Мом
- Защита от короткого замыкания: постоянно.
- Обрыв соединения: датчик
не повреждается, но прекращает работать.
- Перегрузка
по напряжению: -120…150
D постоянного напряжения (1с при 25 С).
- Электромагнитная
совместимость: излучение
и защищенность согласно EN 61326.
- Температура
измеряемой среды: -40 …
150 C.
- Температура окружающей среды:
-40…65 C.
- Температура хранения: -40…100
C.
- Виброустойчивость: 10
g.
- Ударопрочность: 100
g 11 мс.
- Варианты исполнения: штепсельный
разъем Hirschman для кабеля диаметром 6-8 мм (DIN разъем); штепсельный
разъем Metripack; :штепсельный разъем 7 pins AVIATION PLUG.
-
Исполнение: IP
65; IP 67.
- Резьба присоединения: М20х1,5
(нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
- Материал
штуцера: нержавеющая
сталь.
- Материал корпуса: нержавеющая
сталь.
- Материал уплотенения: витон.
- Материал мембраны: нержавеющая
сталь.
- Потребление тока: при
токовом сигнале: 25 мА max; при вольтовом сигнале: 7 mA max.
-
Вес: 140 гр.
- Установочное положение: любое.
- Срок службы: >
100x10 в 6 степени циклов нагружения.
- Средний срок
службы: 12 лет.
Габаритные и присоединительные размеры:

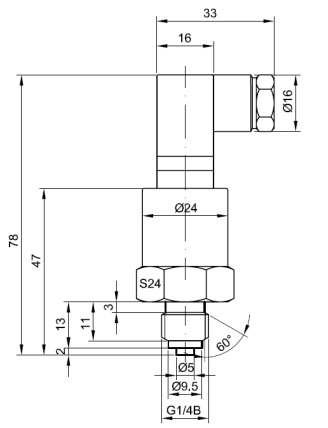

Стандартное исполнение с резьбой G1/4 (нар). Рис.1
Рис.1

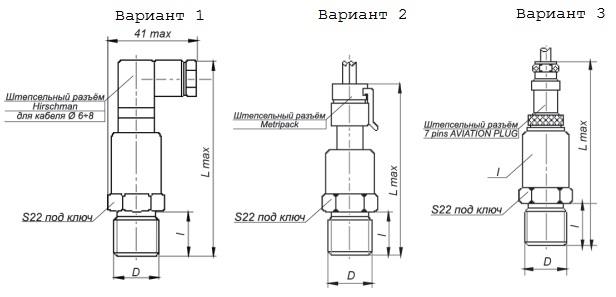

Варианты исполнения, электрические разъемы. Рис.2
Вариант
|
D
|
L,mm
|
l, mm
|
| 1,3 |
М20х1,5; G1/2
|
90 |
20 |
| М12х1,5; G1/4 |
82 |
12 |
| 2 |
М20х1,5; G1/2 |
85 |
20 |
| М12х1,5; G1/4 |
75 |
12 |
Рис.2
Стандартная длина кабеля для 2 и 3 присоединения 2 метра.
Электрическая схема подключения:
- Двух проводная схема
присоединения.
|
-Трех проводная схема
присоединения.
|
 |
 |
1 контакт - “Питание (+)”
|
1 контакт - “Питание (+)”
|
| 2 контакт - “ выходной сигнал” |
2 контакт - “Питание ( -) и
выходной сигнал” |
| |
3 контакт - “Выходной сигнал (+)”
|
Пример оформления заказа:
- Тип прибора, марка: БД мод. ПД-Р
-
Измеряемое давление: избыточное – И; абсолютное – А.
- Диапазон измерения: -1…0; -1…1; -1…1.6; -1…2.5;
-1…4; -1…6; -1…10; -1…16; -1…25; 0…1; 0…1.6; 0…2.5; 0…4; 0…6; 0…10; 0…16;
0…25; 0…40; 0…60; 0…100; 0…250; 0…400; 0…600. Возможны другие диапазоны.
- Единицы измерения: бар,
МПа. Возможны другие единицы измерения.
- Погрешность: 0.5
% (стандарт), 0.25 %.
- Выходной сигнал: 4…20
mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC. Возможны другие выходные
сигналы.
- Электрическое присоединение: Hirschman
(DIN разъем) – стандарт, в коде заказа не указываем; Metripack – M; 7
pins AVIATION PLUG - AP.
- Резьба присоединения: М20х1,5
(нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар). Возможны другие резьбовые
соединения.
Примеры:
- БД
ПД-Р, И, (0...1,6 МПа),0.5, 4...20 мА, М20х1,5
- БД
ПД-Р, И, (0…10 Бар),0.5, 0…10 VDC, G1/4
- БД ПД-Р, А,
(0...0,6 МПа),0.5, 4...20 мА, М20х1,5
- БД ПД-Р, И,
(0...1.0 МПа), 0.5, 0...20 mA, М20х1,5
- БД ПД-Р, И, (0…250
Бар), 0.5, 0.5…4.5 VDC, G1/4, M
- БД ПД-Р, И, (0…1 000
PSI),0,5, 0.5…4.5 VDC, 1/4 NPT, AP
- БД ПД-Р, И, (-1…0
Бар), 0,5, 4…20 mA, G1/2
- БД ПД-Р, И, (0...2,5 МПа),0.25,
4...20 мА, М20х1,5
