Датчик
(преобразователь) давления БД мод. 2
Краткие технические данные:
Тип давления: избыточное, абсолютное.
Диапазоны измерения: 0…10 (16…2200)бар, x0.1 МПа.
Основная погрешность: 0,5 % или 0,25 % от диапазона
измерения.
Выходные сигналы: 4…20
mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC и другие.
Резьба
присоединения: М20х1,5
(нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
Чувствительный элемент: металлический тонкопленочный.
Температура измеряемой среды: -45…200
C.
Применение: для измерения средних, высоких и
очень высоких давлений рабочих сред гидравлических систем.
Измеряемые среды: воздух, пар, жидкости и другие среды,
нейтральные к материалам датчика давления, имеющие контакт с измеряемой
средой.
Дополнительные характеристики и возможности:
- Возможно изготовление различных вариантов электрических присоединений, а
так же резьбовых соединений к процессу, а так же специальное производство по
чертежам заказчика.
- Долговременная стабильность показаний,
калибровочных характеристик.
- Высокий показатель температурной
компенсации.
- Дополнительная высокая защита от короткого замыкания,
перепада напряжения и неправильного подключения.
- Надежная и прочная
конструкция.
- Возможность сборки с моделями разделителей сред компании
BD, а так же других производителей.
- Настройка диапазона программным
способом.
- Длительный срок службы.
Общие сведения:
Датчик БД мод.2 специально разработан для тяжелых условий эксплуатации в
гидравлическом оборудовании. Конструкция имеет высокую степень надежности,
которые удовлетворяет высокие требования производителей гидравлических машин
и оборудования. Долговременная стабильность калибровочных характеристик,
позволяет использовать датчик в любых направлениях и задачах в гидравлике.
Возможна индивидуальная настройка диапазона под заказ.
Пример: 0…2100 Бар; -1…
600 Бар и др.
Области применения:
- Станки и
обрабатывающие центры;
- Гидравлические прессы;
- Инжекционные
прессовые и формовочные машины;
- Погрузочно-разгрузочное оборудование,
подвижные гидравлические установки;
- Элеваторы;
- Подъемные
механизмы;
- Испытательные стенды.
Технические параметры:
- Стандартные диапазоны измерения давления:
Единицы измерения: бар; х 0,1 МПа – стандарт. Другие
единицы измерения заказ.
0...10
|
0...60
|
0...400
|
2200
|
| 0...16 |
0...100
|
0...600
|
|
| 0...25 |
0...160
|
0...1000
|
|
0...40
|
0...250 |
0...1600
|
|
- Тип давления: избыточное, абсолютное.
- Максимальная перегрузка: 200 % от диапазона
измерения.
- Максимальное давления разрушения: 400
% от диапазона измерения
- Выходной сигнал: 2-х
проводное присоединение: 4…20 mA;
3-х проводное присоединение: 0…20 mA; 0…5 mA; 0…10 VDC; 0,5…4,5 VDC.
- Основная погрешность (нелинейность, гистерезис,
вопроизводимость): 0.5% или 0,25%.
-
Напряжение: 10…30 V.
- Сопротивление нагрузки:
токовый выход: 2-х проводное: R max = [(UВ- UВ-min)/0.02]Ом;
3-х проводное : R max = 500 Ом;
вольтовый выход: R max = 10 кОм.
- Зависимость изменения напряжения питания и
сопротивления нагрузки на погрешность:
напряжение питания: ? ± 0.05 % диапазона измерения/10 В; сопротивление
нагрузки:
? ± 0.05 % диапазона измерения/кОм.
-
Долговременная стабильность: ?
± 0.1% диапазона измерения/год.
- Время
отклика: ? 5 мс.
- Допускаемая приведенная погрешность по
температуре: ±
0.75 % диапазона измерения;
± 0.07 диапазона измерения / 10 К.
-
Диапазон температурной компенсации: -20
… 100 C.
- Сопротивление изоляции:
>100 Мом
- Защита от короткого замыкания: постоянно.
- Обрыв соединения: датчик
не повреждается, но прекращает работать.
-
Перегрузка по напряжению: -120…150
D постоянного напряжения (1с при 25 С).
-
Электромагнитная совместимость: излучение
и защищенность согласно EN 61326.
- Температура
измеряемой среды: -45 … 200 C.
-
Температура окружающей среды: -40…65 C.
-
Температура хранения: -40…100
C.
- Виброустойчивость: 10
g.
- Ударопрочность: 100
g 11 мс.
- Варианты исполнения: штепсельный
разъем Hirschman для кабеля диаметром 6-8 мм (DIN разъем); штепсельный
разъем Metripack; :штепсельный разъем 7 pins AVIATION PLUG.
-
Исполнение: IP 65; IP
67.
- Резьба присоединения: М20х1,5
(нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
-
Материал штуцера: нержавеющая
сталь.
- Материал корпуса: нержавеющая
сталь.
- Материал уплотенения: витон.
- Материал мембраны: нержавеющая
сталь.
- Потребление тока: при
токовом сигнале: 25 мА max; при вольтовом сигнале: 7 mA max.
-
Вес: 140 гр.
- Установочное положение: любое.
- Срок службы: >
100x10 в 6 степени циклов нагружения.
- Средний
срок службы: 12 лет.
Габаритные и присоединительные размеры:

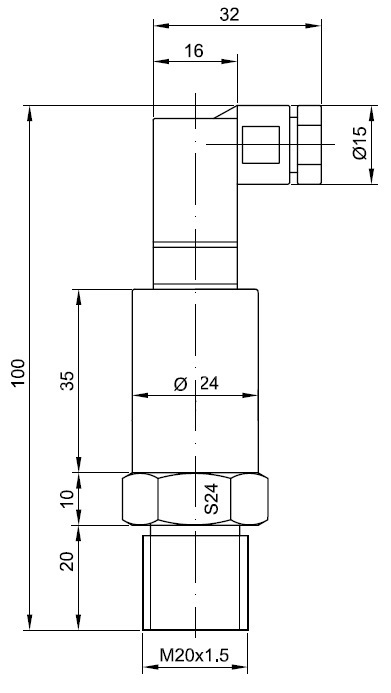

Стандартное исполнение с резьбой М20x1.5 (нар). Рис.1
рис.1

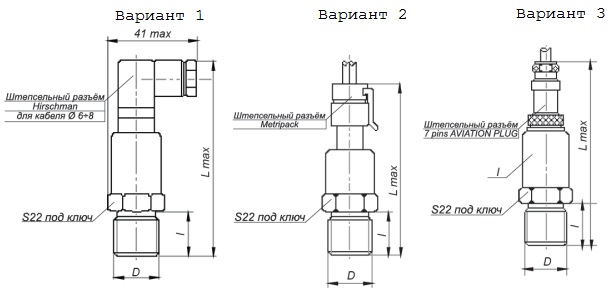

Варианты исполнения, электрические разъемы. Рис.2
Вариант
|
D |
L,mm |
l, mm |
| 1.3 |
М20х1,5; G1/2 |
90 |
20 |
| М12х1,5; G1/4 |
82 |
12 |
| 2 |
М20х1,5; G1/2 |
85 |
20 |
| М12х1,5; G1/4 |
75 |
12 |
рис.2
Стандартная длина кабеля для 2 и 3 присоединения 2 метра.
Электрическая схема подключения:
| - Двух проводная схема
присоединения. |
-Трех проводная схема
присоединения.
|
 |
 |
1 контакт - “Питание (+)”
|
1 контакт - “Питание (+)”
|
| 2 контакт - “ выходной сигнал” |
2 контакт - “Питание ( -) и
выходной сигнал” |
| |
3 контакт - “Выходной сигнал (+)”
|
Пример оформления заказа:
- Тип прибора,
марка: БД мод. 2
- Измеряемое давление:
избыточное – И; абсолютное – А.
- Диапазон измерения:
0…10; 0…16; 0…25; 0…40; 0…60; 0…100; 0…250; 0…400; 0…600; 0…1000; 0…1600;
0…2200 бар, x 0.1 МПа. Возможны другие диапазоны.
- Единицы
измерения: бар, МПа.
Возможны другие единицы измерения.
- Погрешность: 0.5
% (стандарт), 0.25 %.
- Выходной сигнал: 4…20
mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC. Возможны другие выходные
сигналы.
- Электрическое присоединение: Hirschman
(DIN разъем) – стандарт, в коде заказа не указываем; Metripack – M; 7
pins AVIATION PLUG - AP.
- Резьба присоединения: М20х1,5
(нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар). Возможны другие резьбовые
соединения.
Примеры:
- БД 2, И,
(0...160 МПа),0.5, 4...20 мА, М20х1,5
- БД 2, И,
(0…100 Бар),0.5, 0…10 VDC, G1/4
- БД 2, А,
(0...60 МПа),0.5, 4...20 мА, М20х1,5
