Отличительные
особенности:
- Компактный дизайн
-
Экономическое исполнение
- Высокая надёжность
-
Возможно использование с различными марками хладагентов. Пример: R12, R22,
R134 и т.п.
- Специальное исполнение для аммиака.
-
Повышенная степень защиты IP 54 под заказ.
Общие сведения:
Реле давления РДД-2-X
предназначено для контроля и регулирования перепада давления жидких
или газообразных сред не агрессивных к сплавам имеющих контакт с измеряемой
средой. Исполнение прибора позволяет использовать его напрямую при
управлении насосами или другими исполнительными механизмами без
дополнительных устройств. Широкое применение данная модель получила в
системах кондиционирования, холодильных установках, бойлерных, котельных,
тепловых пунктах, системах пожаротушения и компрессорных.
Области применения:
- Теплоснабжение
- Водоснабжение
- Вентиляция
- Кондиционирование
Технические параметры:
- Диапазон измерения перепада давления, значение дифференциала
и максимальное давление:
| Модель: |
Диапазон (бар): |
Дифференциал (бар): |
Макс. давление
(бар): |
| 1R |
0,2…1,5 |
0,3 |
16,5 |
| 2R |
0,2…2,5 |
0,3 |
16,5 |
| 4R |
0,2…4 |
0,5 |
33 |
| 6R |
0,5…6 |
0,5 |
33 |
- Погрешность на воспроизводимость: ±
2%.
- Контакты: однополюсный
перекидной контакт SPDT.
- Электрические характеристики: 10A
250 VAC / 10 A 24 VDC.
- Температура измеряемой среды:
макс. + 110 С.
- Температура окружающей среды: макс.
+ 70 С.
- Корпус: пластик
(синий цвет), оцинкованная сталь.
- Степень защиты корпуса: IP
42- стандарт, IP54 – DIN исполнение.
- Материал сильфона и
резьбы: медный сплав
(стандарт), нержавеющая сталь (заказ).
- Резьба
присоединения к процессу: G
1/4 (нар). Возможны другие резьбовые соединения.
-
Возможный способ присоединения: с
помощью накидной гайки (в комплекте) и капиллярной линии диаметром до
8 мм.
- Монтаж: снизу/панельный.
Габаритные и присоединительные размеры:

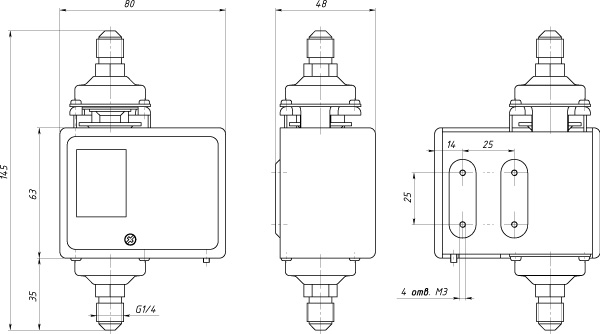

Стандартное исполнение:
рис.1

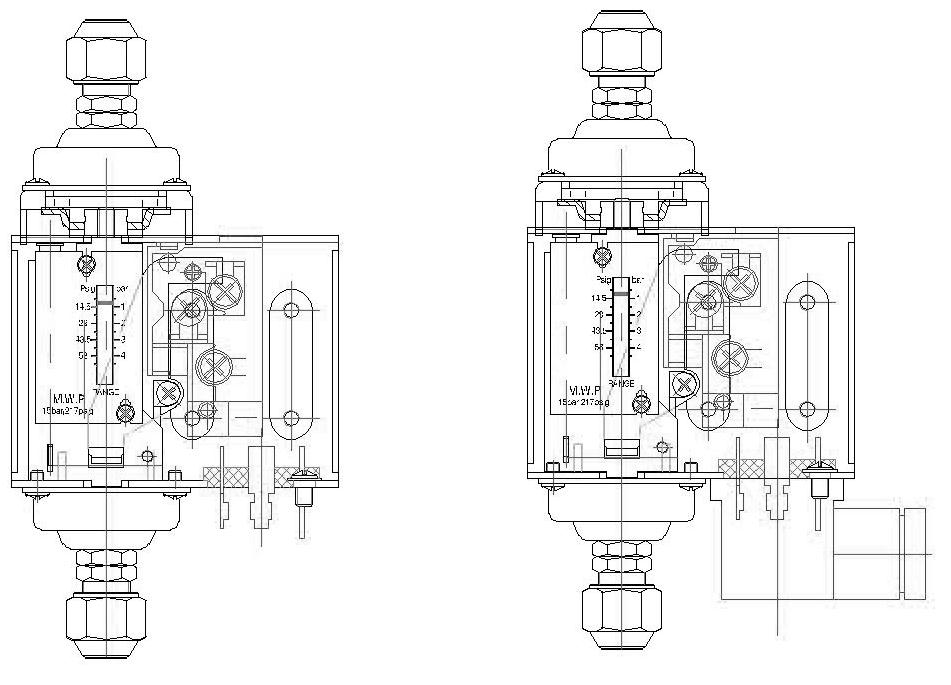

DIN исполнение:
рис.2

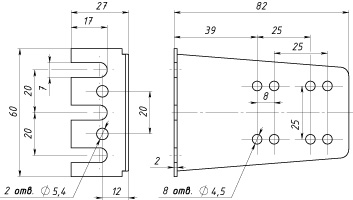

Монтажная скоба:
Рис.3
Электрическая схема подключения:
Микропереключатель SPDT:
Клеммы 1-3: контакты
замыкаются при повышении
давления
Клеммы 1-5: контакты
размыкаются при повышении
давления
Пример оформления заказа:
- Тип прибора, марка: РДД-2-Х.
-
Модель: 1R; 2R; 4R; 6R.
- Диапазон измерения: 0,2…1,5; 0,2…2,5; 0,2…4; 0,5…6
бар.
- Электрическое присоединение: стандартное
исполнение – в коде заказа не указывается, DIN электрический разъем – DIN.
- Резьба присоединение: G1/4
(нар) – в коде заказа не указывается. Возможны другие резьбовые соединения.
- Материал сильфона, резьбы: медный сплав – в коде
заказа не указывается, нержавеющая сталь – НС.
Примеры:
- РДД-2-Х 6R (0,5…6 Бар)
- РДД-2-Х 1R (0,2…1,5 Бар) - DIN
-
РД-2-Х 4R (0,2…4 Бар)
-
РД-2-Х 2R (0,2…2.5 Бар) - НС
