ТБ мод.Э Биметаллический термометры с электроконтактами / Приборы для измерения температуры / Каталог продукции

Биметаллический термометры с электроконтактами ТБ мод.Э

Краткие технические данные:
- Материал корпуса:  нержавеющая сталь.
- Материал штока: нержавеющая сталь.
- Варианты присоединения: радиальное, осевое, поворотно-откидное.
- Диаметры корпуса: 100; 150 мм.
- Длины штока:  35…1000 мм.
- Диапазоны температур:  -70…+600 °C.
- Погрешность: ±1,5; ±2,5  %;  1 по EN 13190.
- Резьба присоединения: G1/2;  M20x1.5; 1/2 NPT; G1/4; М12х1,5; 1/4 NPT; G3/4.
- Контакты:  магнитное поджатие, индуктивные (взрывозащищенное исполнение Ex).
- Исполнение контактов: III; IV; V; VI.

Общие сведения:
Электроконтактный биметаллический термометр ТБ  предназначен для измерений температуры жидких и газообразных сред, а так же обеспечивают управление внешними электрическими цепями от сигнализирующего устройства прямого действия путем включения или выключения контактов в схемах сигнализации, автоматики и блокировки технологических процессов.

Область применения:
- химическая промышленость
- нефтяная промышленость
- газовая промышленость
- пищевая промышленость
- перерабатывающая промышленость
- водоснабжение
- теплоснабжение
- вентиляция
- кондиционирование

Технические параметры:
- Чувствительный элемент:  биметаллическая спираль.
- Температура окружающей среды: -40… + 60°C.
- Материал корпуса:  нержавеющая сталь.
- Стекло: многослойное безопасное стекло.
- Уплотнение:  витон.
- Циферблат:  алюминий.
- Стрелка: алюминий, фиксированная.  Другие варианты исполнения поставляются по заказу, например корректировка нуля на стрелки.
- Диаметры корпуса: 100; 150 мм.
- Кольцо: байонетное.
- Степень защиты:  IP 65.
- Варианты присоединения: радиальное, осевое, поворотно-откидное.
- Материал штока: нержавеющая сталь.
- Длины штока:  35…1000 мм.
- Диаметр штока:  6; 6.35; 8; 9.5; 10; 12.
- Максимальное давление на штоке, без гильзы: 25 бар.
- Резьба присоединения:  G1/2;  M20x1.5; 1/2 NPT;  G1/4; М12х1,5; 1/4 NPT; G3/4.  Другие соединения по запросу.
- Конструкция присоединения: жестко на штоке (стандарт), наружная резьба; гладкий шток, без резьбы; вращающаяся на штоке, гайка с наружной резьбой; накидная гайка, внутренняя резьба; подвижное на штоке, наружная резьба.
- Защитная гильза: поставляется отдельно по запросу. (Смотрите описания - гильзы)
- Стандартные диапазоны измерения температуры: -50…+50; -50…+100; -40…+40; -40…+60;
-30…+50; -20…+40; -20…+60; 0…+60;  0…+80;  0…+100; 0…+120; 0…+150; 0…+160; 0…+200; 0…+250;
0…+300; 0…+350; 0…+400; 0…+500; 0…+600 °C. Возможно изготовление других диапазонов. Например: -50…+100 °C.
- Погрешность:  1; 1.5 %;
- Контакты: с  магнитным поджатием, индуктивные контакты.
- Исполнение контактов: III; IV; V; VI по ГОСТ 2405-88.
- Электрическое присоединение: клеммная коробка.
- Электрические характеристики:
магнитное поджатие:

Предельные значения нагрузки на контакты (омическая нагрузка)

Сухие

Заполнение корпуса диэлектрическим силиконовым маслом

Макс. рабочее напряжение

250 В

250 В

Рабочий ток:
Ток включение



1,0 А



1,0 А

Ток выключения

1,0 А

1,0 А

Ток длительной нагрузки

0,6 А

0,6 А



Максимальная нагрузка

30 Вт/50ВА

20 Вт/20ВА

Материал контактов

сплав серебро-никель (80% серебро/20 % никель/позолота 10um)

Температура окр. среды

-40…+60 C

Максимальное кол-во
контактов

4

Рекомендуемая нагрузка на контакты при омической и индуктивной нагрузке:

Напряжение DC/AC



Сухие

Заполнение корпуса диэлектрическим силиконовым маслом



В

омическая нагрузка

индуктивная нагрузка

омическая нагрузка

индуктивная нагрузка

DC mA

AC mA

cos ? >0.7
mA

DC mA

AC mA

cos ? >0.7
mA

220/230

100

120

65

65

90

40

110/110

200

240

130

130

180

85

48/48

300

450

200

190

330

130

24/24

400

600

250

250

450

150

индуктивные:

Максимальный входной ток

52 mA

Максимальное входное напряжение

16 В

Максимальная входная мощность

0.84 Вт

Максимальная внутренняя емкость

50 пФ

Максимальная внутренняя индуктивность

250 мкГн

- Дополнительные опции: заполнение корпуса диэлектрическим силиконовым маслом;
дополнительные отметки на шкале;  шкала в °F;  двойная шкала °С/ °F.

Габаритные и присоединительные размеры:

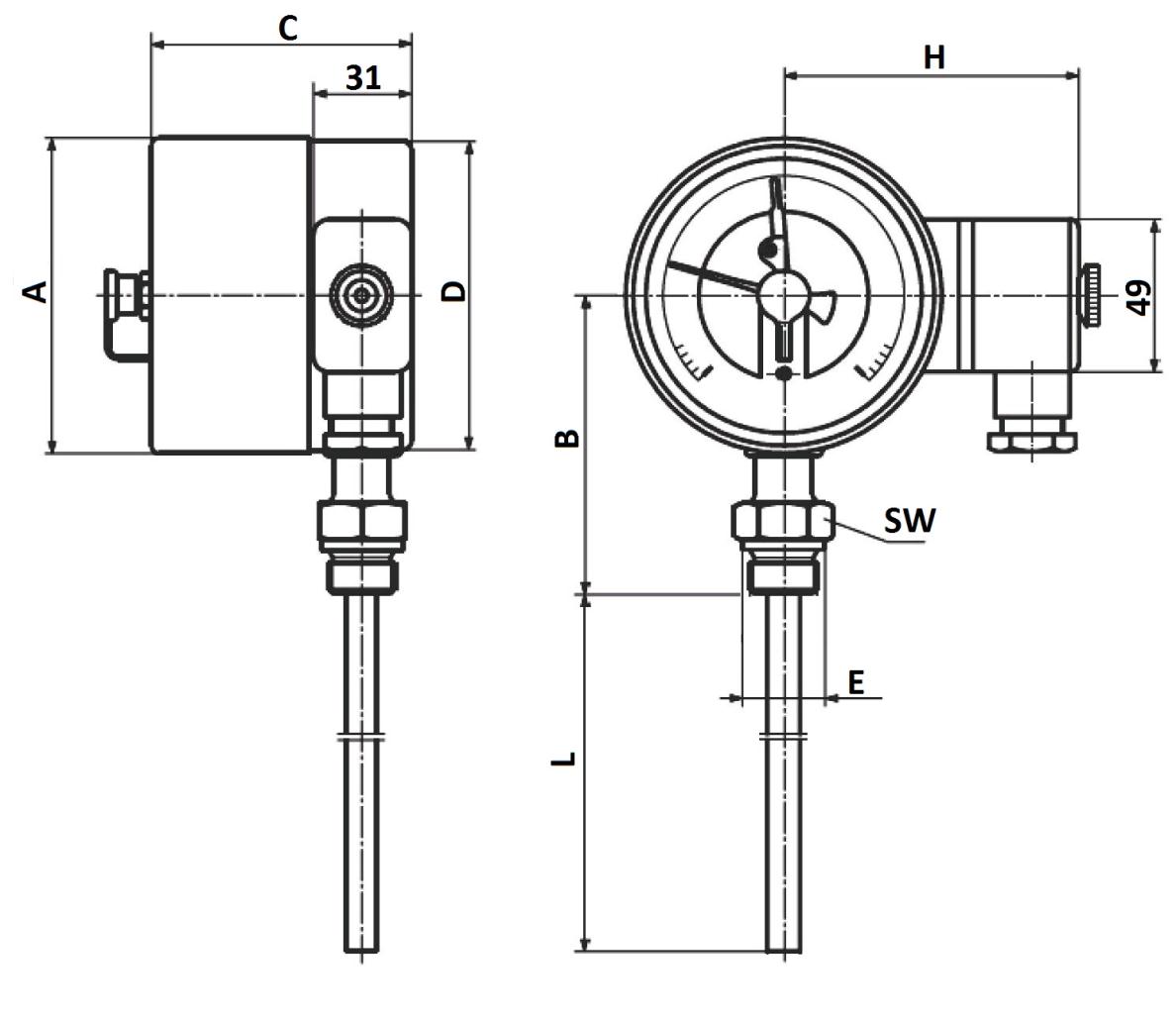

- Радиальное присоединение (Р):



Диаметр
корпуса:

A

B

C

D

E

H

SW

L

Вес, гр

100

101

83

88

99

26

94

27

35…1000

1100

150

161

113

100

159

26

124

27

1300

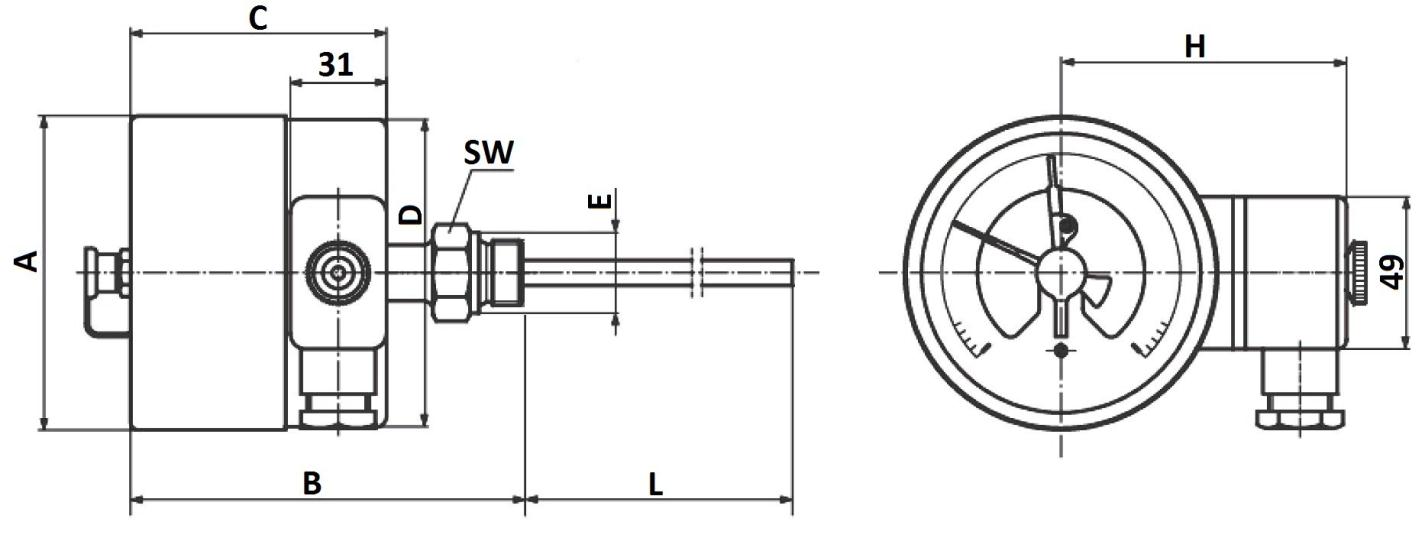

- Осевое присоединение (Т):



Диаметр
корпуса:

A

B

C

D

E

H

SW

L

Вес, гр

100

101

121

88

99

26

94

27

35…1000

1000

150

161

133

100

159

26

124

27

1300

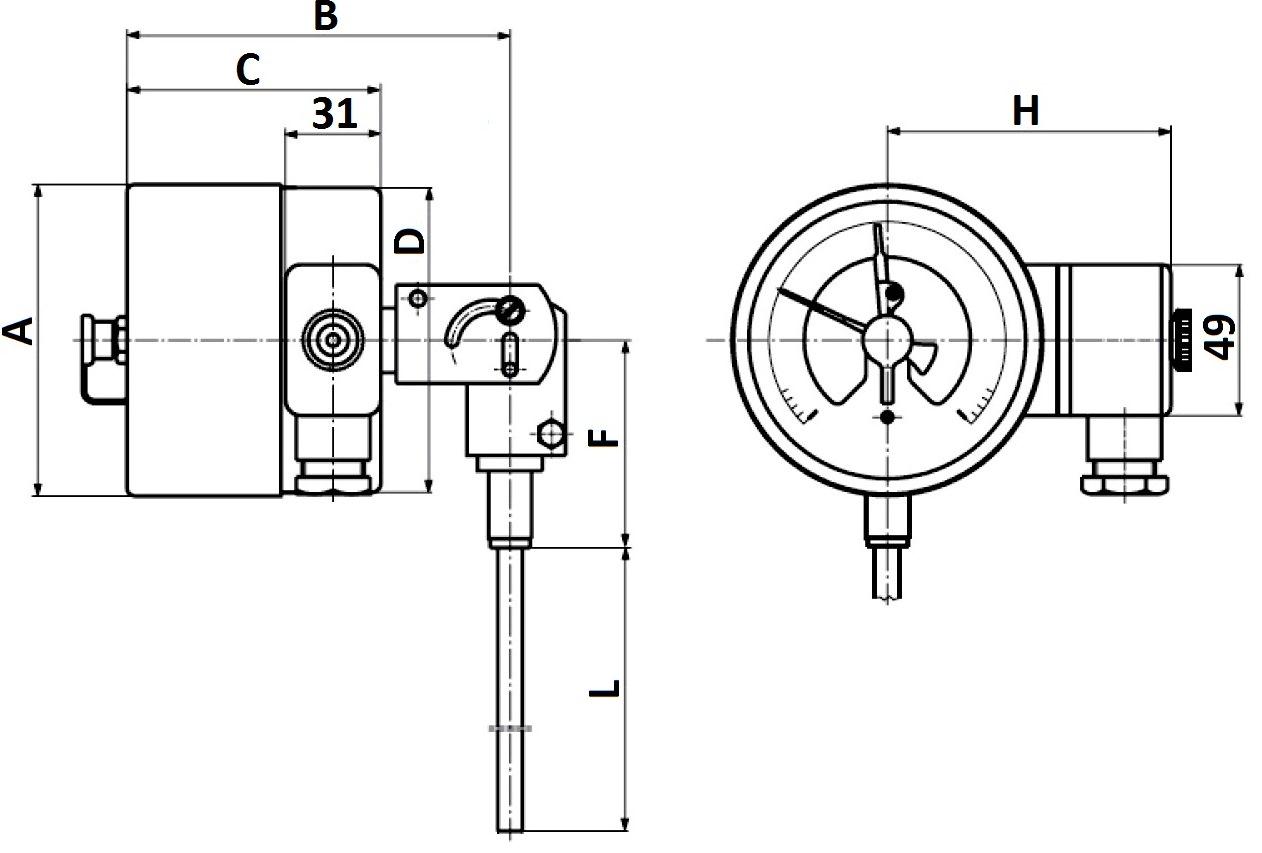

- Поворотно-откидное присоединение (ПО):



Диаметр
корпуса:

A

B

C

D

E

F

H

L

Вес, гр

100

101

121

88

99

26

68

94

35…1000

700

150

161

133

100

159

26

68

124

900



Присоединения:

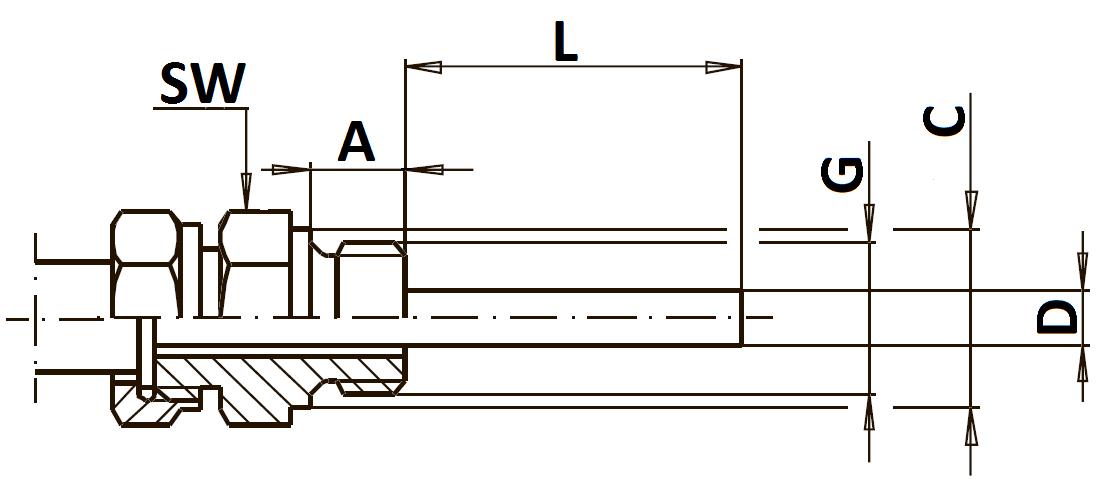

- Жестко на штоке (стандарт), наружная резьба



G

A

B

D

SW

L

G1/2; M20x1.5;
1/2 NPT

14

18

6; 6.35;
8; 9.5;
10; 12

27

35…1000

G1/4;
М12х1,5;
1/4 NPT

12

26

6; 6.35;
8; 9.5;
10; 12

22

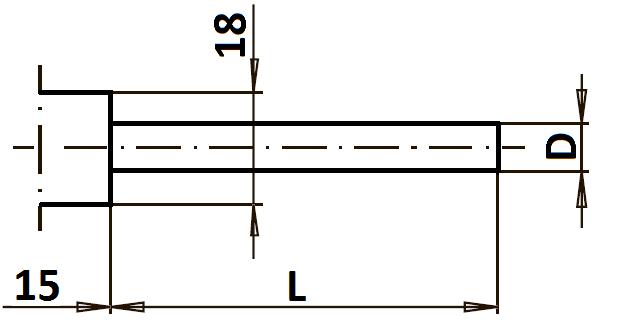

- Гладкий шток, без резьбы (ГШ)



D

L

6; 6.35; 8; 9.5; 10; 12

35…1000

6; 6.35; 8; 9.5; 10; 12

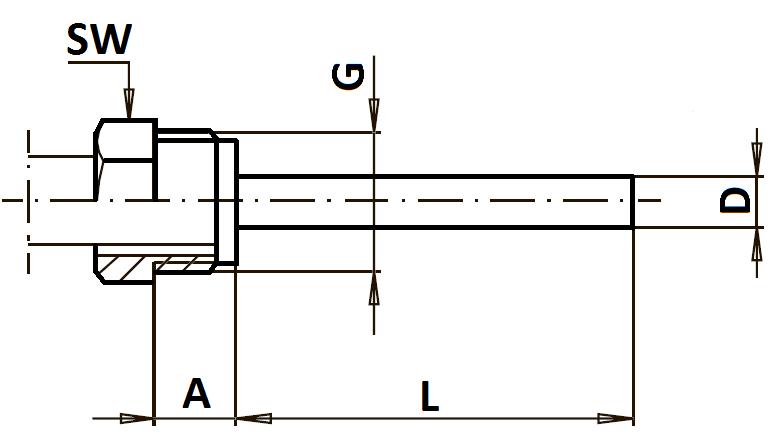

- Вращающаяся на штоке, гайка с наружной резьбой (ВШ)





G

A

D

SW

L

G1/2; M20x1.5;
1/2 NPT

20

6; 6.35;
8; 9.5;
10; 12

27

35…1000

G1/4;
М12х1,5;
1/4 NPT

12

6; 6.35;
8; 9.5;
10; 12

22

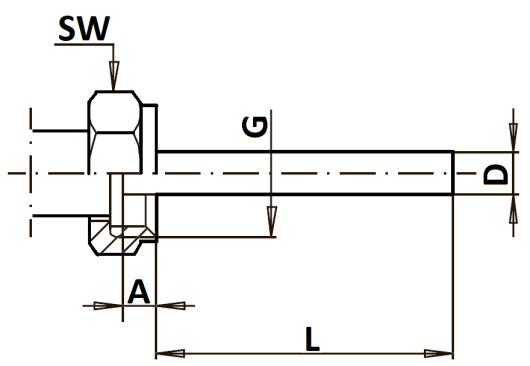

- Накидная гайка, внутренняя резьба (НГ)



G

A

D

SW

L

G1/2; M20x1.5

8.5

6; 6.35;
8; 9.5;
10; 12

27

35…1000

G3/4

10.5

6; 6.35;
8; 9.5;
10; 12

32

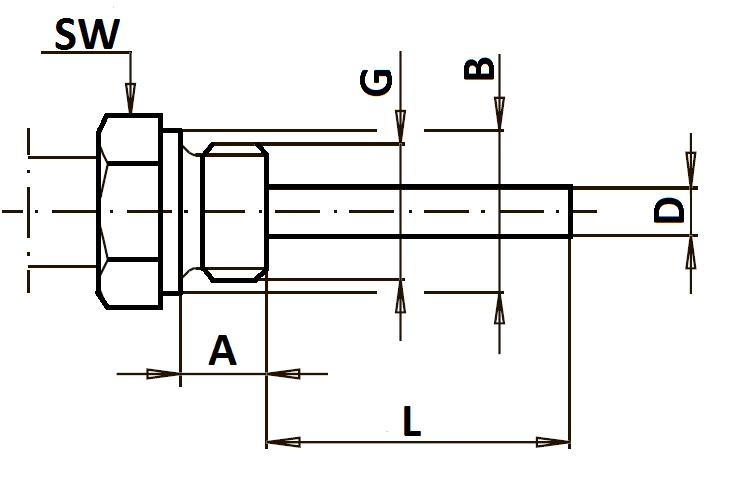

- Подвижное на штоке, наружная резьба (ПШ)



G

A

C

D

SW

L

G1/2; M20x1.5;
1/2 NPT

14

26

6; 6.35;
8; 9.5;
10; 12

27

35…1000

G3/4

16

32

6; 6.35;
8; 9.5;
10; 12

32



Пример оформления заказа:
Тип прибора, марка: ТБ мод.Э.
Диаметр корпуса: 100; 150.
Тип присоединения:  - радиальное:  Р;
                                         - осевое (тыльное):  Т;
                                         - поворотно-откидное: ПО.
Длина погружной части: 35…1000 мм.
Диаметр штока:  8 мм – стандарт, в коде заказе не указывается;
                                 6; 6.35; 9.5; 10; 12 мм – заказ.
Диапазоны измерения температуры: -50…+50; -50…+100; -40…+40; -40…+60;
-30…+50; -20…+40; -20…+60; 0…+60;  0…+80;  0…+100; 0…+120; 0…+150; 0…+160; 0…+200; 0…+250;
0…+300; 0…+350; 0…+400; 0…+500; 0…+600 °C.
Конструкция присоединения: жестко на штоке, наружная резьба - стандарт, в коде заказе не указывается;  гладкий шток, без резьбы: ГШ; вращающаяся на штоке гайка, наружная резьба: ВШ; накидная гайка, внутренняя резьба: НГ;  подвижное на штоке, наружная резьба: ПШ.
Резьба присоединения: G1/2;  M20x1.5; 1/2 NPT; G1/4; М12х1,5; 1/4 NPT; G3/4.
Погрешность:  1 по EN 13190; 1.5 %; 2.5 %.
Контакты: с  магнитным поджатием (стандарт, в коде заказ не указывается),
                    индуктивные контакты: И.
- Исполнение контактов: III;  IV;  V;  VI по гост 2405-88.
Дополнительные опции (прописываются в письменной форме): заполнение корпуса диэлектрическим силиконовым маслом; дополнительные отметки на шкале;  шкала в °F;  двойная шкала °С/ °F.

Примеры:

ТБ мод.Э 100Р/100 (0…+120 С) G1/2 (нар), 1.5, V исполнение.
ТБ мод.Э 150Т/120х12 (0…+160 С) ВШ, G1/2 (нар), 1 по EN 13190, И, IV исполнение.
