Краткие
технические данные:
Материал корпуса разделителя: нержавеющая
сталь 316 SS.
Материал мембраны: нержавеющая
сталь 316L SS.
Материал соединительной скобы (клэмп): нержавеющая
сталь 304 SS.
Материал ответной части: нержавеющая
сталь 316 SS.
Уплотнение: силиконовая
прокладка.
Диапазон измерения давления: -1…0
& 0…40 бар.
Присоединения к процессу: 1”,
1.5”, 2”, 2.5”, 3”.
Резьба присоединения прибора: G1/2
(вну), М20х1,5 (вну), G1/4 (вну), М12х1,5 (вну).
Общие сведения:
Разделители сред DH предназначены
для предохранения внутренней полости чувствительных элементов измерительных
устройств от попадания в нее сред агрессивных, горячих, вязких
кристаллизирующихся или несущих взвешенные твердые частицы сред. Специально
предназначены для пищевой, пивоваренной, молочной и фармацевтической
промышленности. Соответствуют специальным требованиям гигиены, действующим
на этих производствах.
Области применения:
- Молочная промышленость
- Пивоваренная
промышленость
- Пищевая промышленость
- Фармацевтическая
промышленость
- Очистные сооружения и установки
- Нефтяная
промышленость
- Газовая промышленость
- Машиностроение
Отличительные
особенности:
- Изготовлен полностью из нержавеющей стали
- Легкая и простая установка
- Мембрана имеет надежную сварную
конструкцию
- Разработан для пищевой, молочной, пивоваренной
промышлености
Дополнительные технические параметры и коды
оформления заказа:
- Модель мембранного разделителя: DH.
- Модификация разделителя: S16: -1…0
& 0…40 бар.
- Номинальный размер разделителя: стандарт
- 1.5”;
заказ
– 1”, 2”, 2.5”, 3”.
- Резьба
присоединения прибора: стандарт
- G 1/2
(вну), G1/4 (вну);
заказ – М20х1,5 (вну),
М12х1,5 (вну).
- Материал
корпуса разделителя:
стандарт - CL -
нержавеющая сталь 316 SS;
заказ
– CM -
нержавеющая сталь 316L SS;
- Материал мембраны:
стандарт – UJ - нержавеющая
сталь 316L SS.
Внимание! Если Вам необходима ответная части
с прокладкой и (или) соединительная скоба просим указать это через плюс в
письменной форме сразу после кода заказа мембранного разделителя.
Габаритные и присоединительные размеры:
- Мембранный
разделитель DH
|
Размер
мембраны
|
H
|
D
|
M
|
F
|
|
1”
|
42
|
50.5
|
19
|
G 1/2 (вну)
|
|
1.5”
|
35
|
50.5
|
30
|
G 1/2 (вну)
|
|
2”
|
35
|
64
|
36
|
G 1/2 (вну)
|
|
2.5”
|
35
|
77.5
|
47
|
G 1/2 (вну)
|
|
3”
|
35
|
91
|
72
|
G 1/2 (вну)
|
Соединительная скоба (клэмп)
|
Размер
мембраны
|
A
|
B
|
|
1”
|
71.4
|
58.7
|
|
1.5”
|
71.4
|
58.7
|
|
2”
|
86.7
|
74
|
|
2.5”
|
98.7
|
86.2
|
|
3”
|
112.3
|
96.6
|
- Ответная часть
|
Размер
мембраны
|
A
|
B
|
C
|
D
|
|
1”
|
50.5
|
25.4
|
22.1
|
28.6
|
|
1.5”
|
50.5
|
38.1
|
34.8
|
28.6
|
|
2”
|
64
|
50.8
|
47.5
|
28.6
|
|
2.5”
|
77.5
|
63.5
|
60.2
|
28.6
|
|
3”
|
91
|
76.2
|
72.9
|
28.6
|

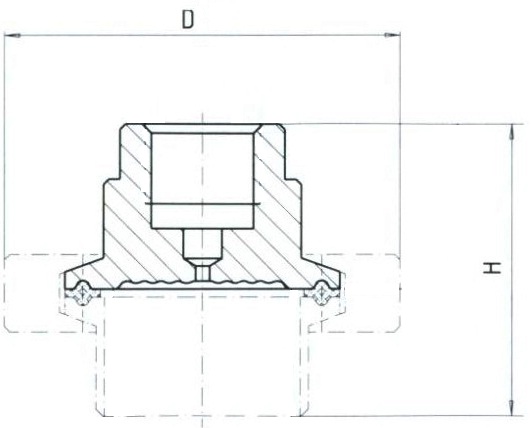

- Вид в сборе (мембранный разделитель + ответная часть с прокладкой
+ скоба)
|
Размер мембраны
|
D
|
H
|
|
1”
|
71.4
|
70.6
|
|
1.5”
|
71.4
|
63.6
|
|
2”
|
86.7
|
63.6
|
|
2.5”
|
98.7
|
63.6
|
|
3”
|
112.3
|
63.6
|
Пример оформления заказа на примере стандартной
модели:
DH-S16-1.5”-G1/2(вну)-CL-UJ + ответная часть
с прокладкой + соединительная скоба
